建筑施工图的基本概念 1、建筑平面图的形成和图名 沿各层的门、窗洞口（通常离本层楼、地面约1.2，在上 行的第一个梯段内)的水平剖切面，将建筑剖开成若干段，并将 其用直接正投影法投射到H面的剖面图，即为相应层平面图。 各层平面图只是相应“段”的水平投影。 若中间各层平面组合、结构布置、构造情况等完全相同，只 画一个具有代表性的平面图，即“标准层平面图”。 将建筑通过其顶层门窗洞口水平剖开，剖切面以上到屋面 部分，直接正投影投射到H面，即屋顶平面图
1、建筑平面图的形成和图名 沿各层的门、窗洞口（通常离本层楼、地面约1.2m，在上 行的第一个梯段内）的水平剖切面，将建筑剖开成若干段，并将 其用直接正投影法投射到H 面的剖面图，即为相应层平面图。 各层平面图只是相应“段”的水平投影。 若中间各层平面组合、结构布置、构造情况等完全相同，只 画一个具有代表性的平面图，即“标准层平面图”。 将建筑通过其顶层门窗洞口水平剖开，剖切面以上到屋面 部分，直接正投影投射到H 面，即屋顶平面图。 建筑施工图的基本概念
平面图的形成 要通过门窗洞口
平面图的形成 ~1200 要通过门窗洞口

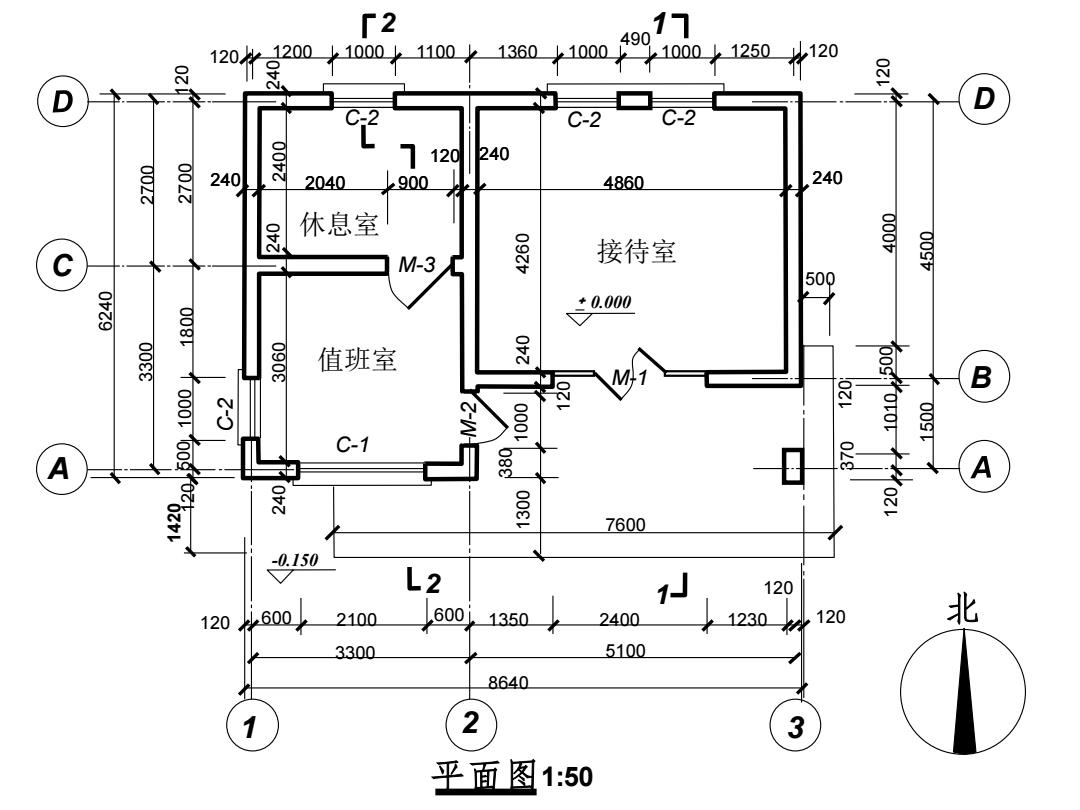

「2 120g201001nk13ani10049 17 10001250120 8 D C-2 C-2 C-2 1120 240 0042 200 240 2040 900 4860 240 休息室 M-3 接待室 0o0o 509 值班室 导 B 000r0g 200 C-1 7600 -0.150 L2 1 120 120 ,600 2100 6001350 2400 1230 ,120 北 3300 5100 8640 2 3 平面图1：50
A D B C 1 2 3 6240 3300 2700 1800 2700 120 1000 500 500 4000 1010 120 370 120 1500 4500 120 500 平面图1:50 接待室 值班室 休息室 M-3 M-2 M-1 C-2 C-2 C-2 C-1 C-2 120 2040 900 4860 240 240 240 600 3300 2100 600 120 120 1350 2400 1230 5100 120 8640 1000 1250 490 120 1200 1000 1100 1360 1000 120 7600 120 2040 900 4860 240 240 240 120 北 -0.150 ﹢0.000 1420 1 1 2 2 1000 240 3060 2400 380 240 1300 240 4260 120 240

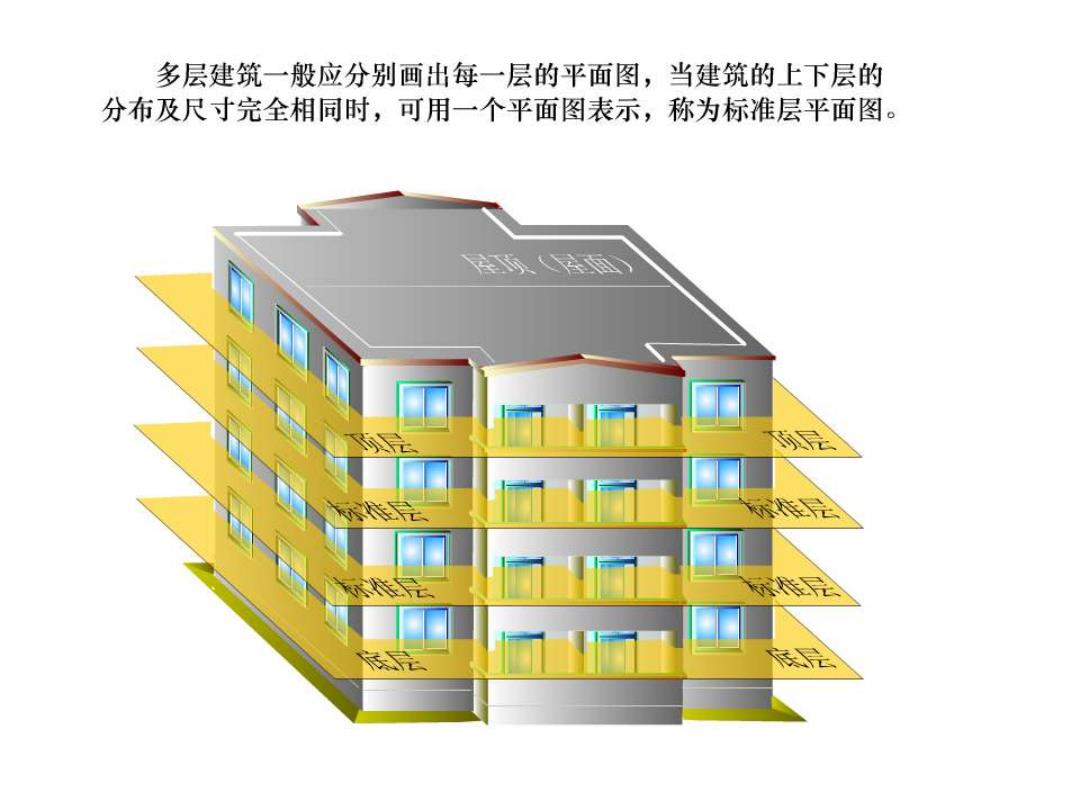

多层建筑一般应分别画出每一层的平面图，当建筑的上下层的 分布及尺寸完全相同时，可用一个平面图表示，称为标准层平面图。 人

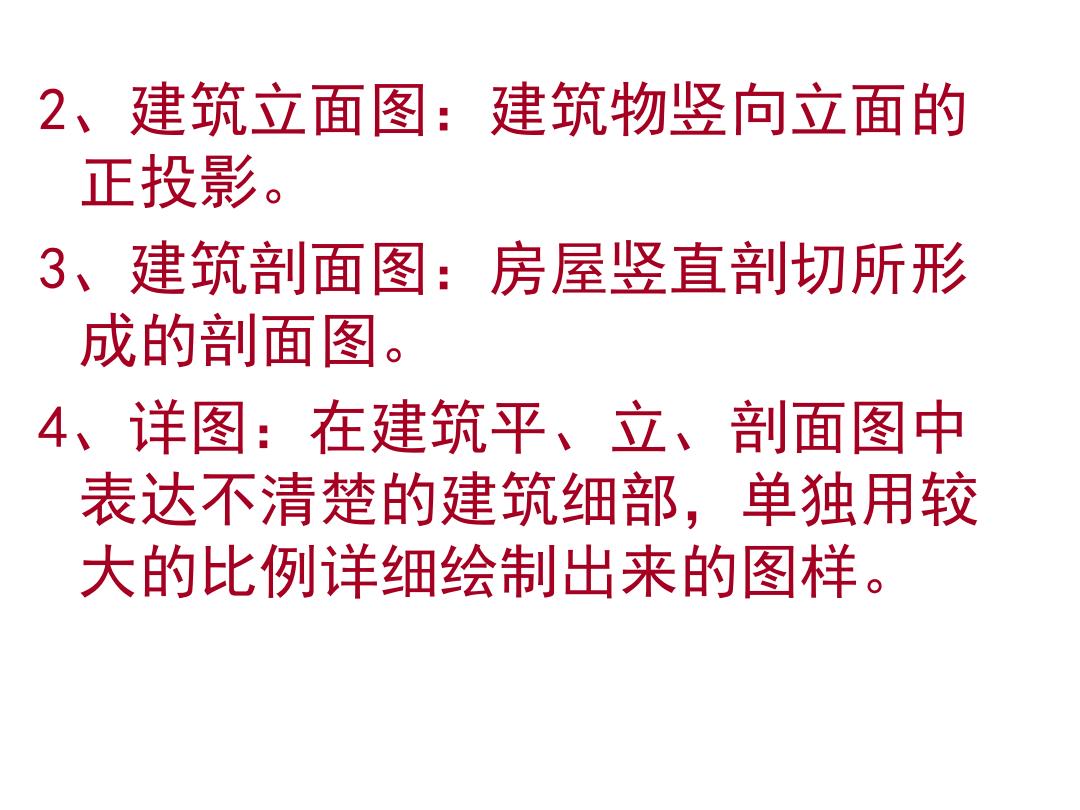

2、建筑立面图：建筑物竖向立面的 正投影。 3、建筑剖面图：房屋竖直剖切所形 成的剖面图。 4、详图：在建筑平、立、剖面图中 表达不清楚的建筑细部，单独用较 大的比例详细绘制出来的图样
2、建筑立面图：建筑物竖向立面的 正投影。 3、建筑剖面图：房屋竖直剖切所形 成的剖面图。 4、详图：在建筑平、立、剖面图中 表达不清楚的建筑细部，单独用较 大的比例详细绘制出来的图样
