4一8求题图4一8各单口网络的戴维宁等效电路。 10k2 ① 50k2 XT4-8C circuit data 300μA 元件支路开始终止控制 元件 类型编号结点结点支路 数值 R 10000. VR 2 9.0000 50000 3 2 3.00000E-04 独立结点数= 支路数=3 任两结点间单口的等效电路一 VCR:U=RO*I Uoc I GO*U -Isc 24V R。=60k2 =0.4mA G。=16.667μS 结点编号 开路电压 输入电阻 短路电流 输入电导 最大功率 1> 0: 24.00 6.0000E+04 4.0000E=04 1.6667正=05 2.4000E-=03 2-> 0:24.00 5.0000E+044.8000E-04 2.0000E-05 2.8800E-03 2-> 1:.0000 1.0000E+04 .0000 1.0000E-04 .0000 ***米* 直流电路分析程序（(DCAP2.11)成电七系-胡翔骏 ***** 习题4-8C
XT4-8C circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 R 1 1 2 10000. VR 2 2 0 9.0000 50000. I 3 0 2 3.00000E-04 独立结点数 = 2 支路数 = 3 ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- VCR: U = R0*I + Uoc I = G0*U - Isc 结点编号 开路电压 输入电阻 短路电流 输入电导 最大功率 1 -> 0: 24.00 6.0000E+04 4.0000E-04 1.6667E-05 2.4000E-03 2 -> 0: 24.00 5.0000E+04 4.8000E-04 2.0000E-05 2.8800E-03 2 -> 1: .0000 1.0000E+04 .0000 1.0000E-04 .0000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 习题4－8C 4－8求题图4－8各单口网络的戴维宁等效电路。 uo c 24V Ro 60k i sc 0.4mA Go 16.667μS

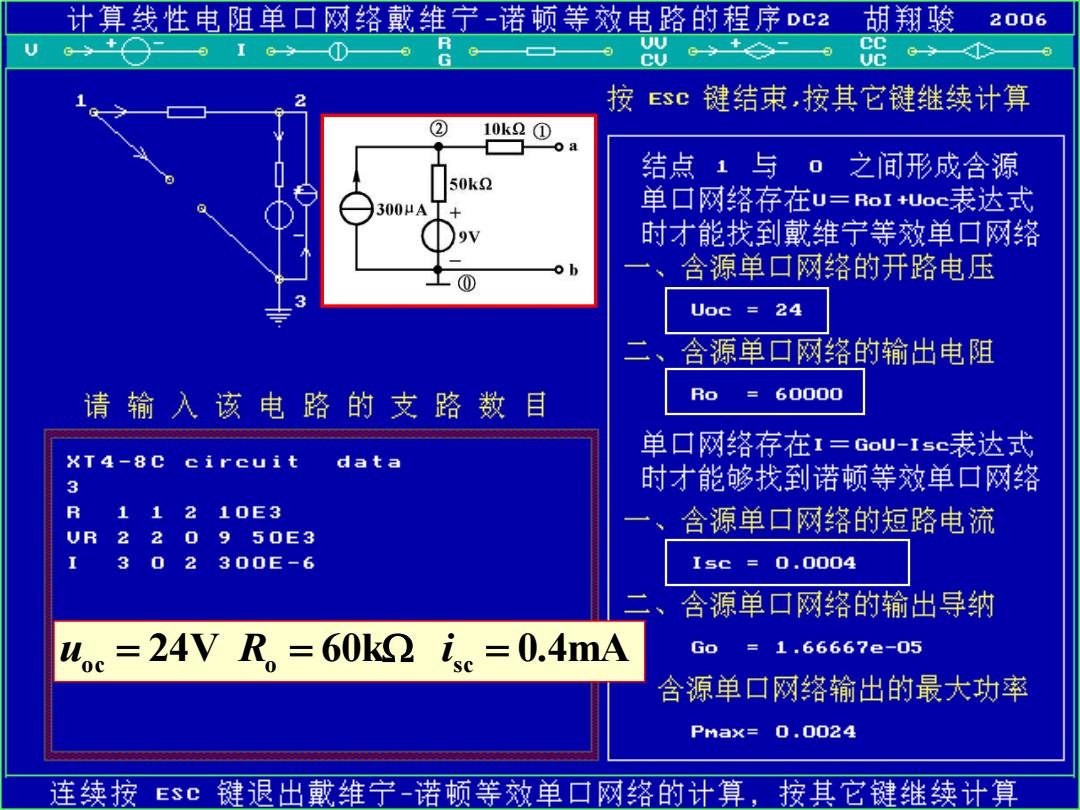

计算线性电阻单口网络戴维宁-诺顿等效电路的程序Dc2 胡翔骏 2006 UU cec CU UC 按Esc 键结束，按其它键继续计算 ② 10k2① 结点1与o之间形成含源 50k2 00A 单口网络存在u=oI +Uoc表达式 时才能找到戴维宁等效单口网络 一、 含源单口网络的开路电压 Uoc 24 二、 含源单口网铬的输出电阻 请输入该电路的支路数目 Ro 60000 单口网络存在I=GoU-1sc表达式 XT4-8C circuit data 3 时才能够找到诺顿等效单口网络 R 11 210E3 一、含源单口网络的短路电流 VR 2 2 0 9 50E3 30 2 300E-6 1sc=0.0004 二、 含源单口网络的输出导纳 e=24VR。=60k2i.=0.4mA Go =1.66667e-05 含源单口网络输出的最大功率 Pmax=0.0024 连续按 ESC 键退出戴维宁-诺顿等效单口网络的计算，按其它键继续计算
uo c 24V Ro 60k i sc 0.4mA
4一8求题图4一8各单口网络的戴维宁等效电路。 402 XT4-8D circuit data a o 元件支路开始终止控制 元件 类型编号结点结点支路 数值 81V R 1 2 40.000 1802 R 2 90.000 VR 3 2 0 81.000 180.00 独立结点数= 2 支路数=3 任两结点间单口的等效电路一-一 VCR:U RO*I Uoc I GO*U Isc 27V R。=1002 0.27A G。=10mS 结点编号 开路电压 输入电阻 短路电流 输入电导 最大功率 1-> 0 27.00 100.0 2700 1.0000E=02 1.823 2-> 0:27.00 60.00 4500 1.6667E-02 3.038 2-> 1: .0000 40.00 0000 2.5000E-02 .0000 ***** 直流电路分析程序（DCAP2.11)成电七系-胡翔骏 米**** 习题4一8D
XT4-8D circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 R 1 1 2 40.000 R 2 2 0 90.000 VR 3 2 0 81.000 180.00 独立结点数 = 2 支路数 = 3 ----- 任 两 结 点 间 单 口 的 等 效 电 路 ----- VCR: U = R0*I + Uoc I = G0*U - Isc 结点编号 开路电压 输入电阻 短路电流 输入电导 最大功率 1 -> 0: 27.00 100.0 .2700 1.0000E-02 1.823 2 -> 0: 27.00 60.00 .4500 1.6667E-02 3.038 2 -> 1: .0000 40.00 .0000 2.5000E-02 .0000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 习题4－8D 4－8求题图4－8各单口网络的戴维宁等效电路。 uo c 27V Ro 100 i sc 0.27A Go 10mS
计算线性电阻单口网络戴维宁-诺顿等效电路的程序Dc2 胡翔骏 2006 UU cec CU UC 按Esc 键结束，按其它键继续计算 ① 402 结点1与o之间形成含源 单口网络存在u=oI +Uoc表达式 时才能找到戴维宁等效单口网络 1802 一、含源单口网络的开路电压 Uoc 27 二、 含源单口网铬的输出电阻 元件支路起始终止控制元件 100 类型编号结点结点支路 数值 Ro 单口网络存在I=GoU-1sc表达式 XT4-8D circui t data 3 时才能够找到诺顿等效单口网络 R 1 1 2 40 一、 含源单口网搭的短路电流 R 2 2 0 90 VR 32 081 180 1sc=0.27 含源单口网络的输出导纳 4c=27VR。=1002i.=0.27A Go =0.01 含源单口网络输出的最大功率 Pmax=1.8225 连续按 ESC 键退出戴维宁-诺顿等效单口网络的计算，按其它键继续计算
uo c 27V Ro 100 i sc 0.27A
4一9用戴维宁定理求题图4一9电路中电压u。 XT4-9 circuit data 元件支路开始终止控制 元件 类型编号 结点结点支路 数值 0.5A R 1 2 30.000 302 2 .50000 ② R 3 2 3 30.000 4 0 3 35.000 ue=-20VR。=602 独立结点数 =3 支路数= 4 任两结点间单口 的等效电路 VCR:U= RO*I Uoc 1=G0*U Isc 结点编号 开路电压 输入电阻 短路电流 输入电导 最大功率 1= 0: 20.00 60.00 =.3333 1.6667E02 1.667 2-> 0:-35.00 30.00 -1.167 3.3333E-02 10.21 3-> 0:-35.00 .0000 无诺顿等效电路 2-> 1: -15.00 30.00 -.5000 3.3333E-02 1.875 3 -> 1: -15.00 60.00 -.2500 1.6667E-02 9375 3 ->》 2: .0000 30.00 0000 3.3333E-02 .0000 **米米* 直流电路分析程序 (DCAP2.11) 成电七系-胡翔骏 米**** 习题4-9
