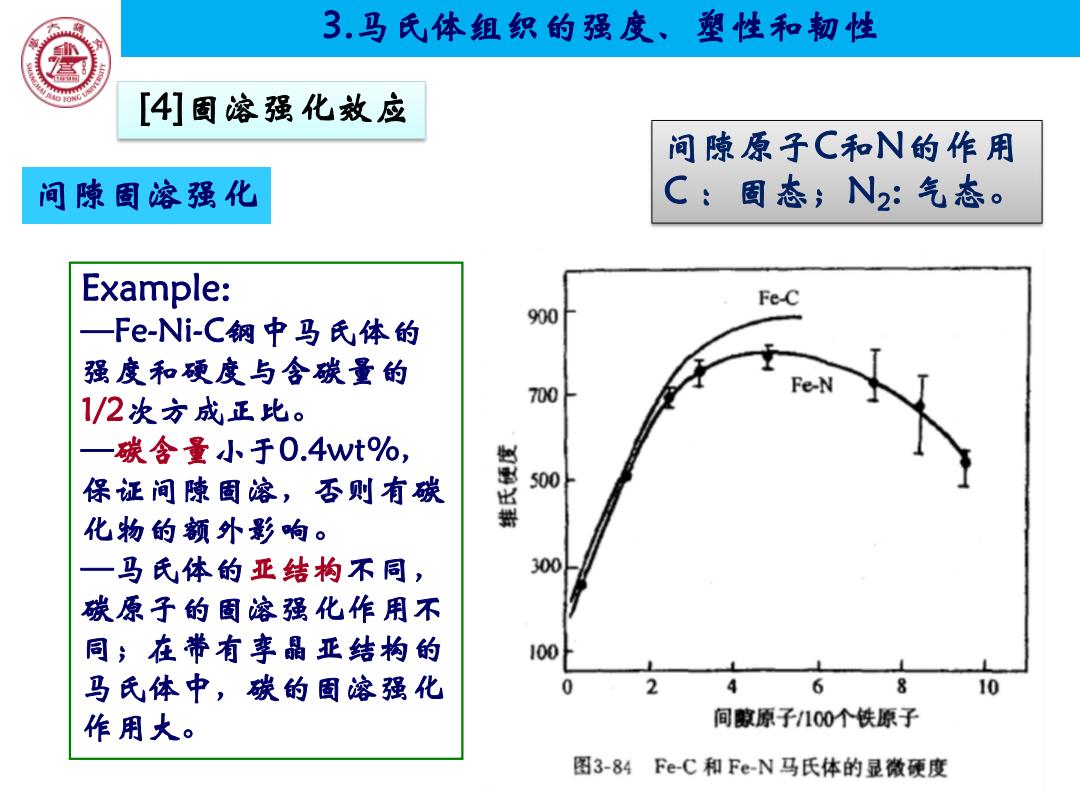

3.马氏体组织的强度、塑性和韧性 [4]固溶强化效应 间隙原子C和N的作用 问隙固溶强化 C:固态；N2:气态。 Example: Fe-C 一Fe-Ni-C钢中马氏体的 900 强度和硬度与含碳量的 Fe 1/2次方成正比。 700 一碳含量小于0.4wt%, 保证间隙固溶，否则有碳 500 化物的额外影响。 一马氏体的亚结构不同， 300 碳原子的固溶强化作用不 同；在带有李晶亚结构的 100 马氏体中，碳的固溶强化 6 8 10 作用大。 间蒙原子100个铁原子 图3-84Fe-C和Fe-N马氏体的显微硬度
[4]固溶强化效应 3.马氏体组织的强度、塑性和韧性 间隙固溶强化 Example: —Fe-Ni-C钢中马氏体的 强度和硬度与含碳量的 1/2次方成正比。 —碳含量小于0.4wt%， 保证间隙固溶，否则有碳 化物的额外影响。 —马氏体的亚结构不同， 碳原子的固溶强化作用不 同；在带有孪晶亚结构的 马氏体中，碳的固溶强化 作用大。 间隙原子C和N的作用 C ：固态；N2 : 气态

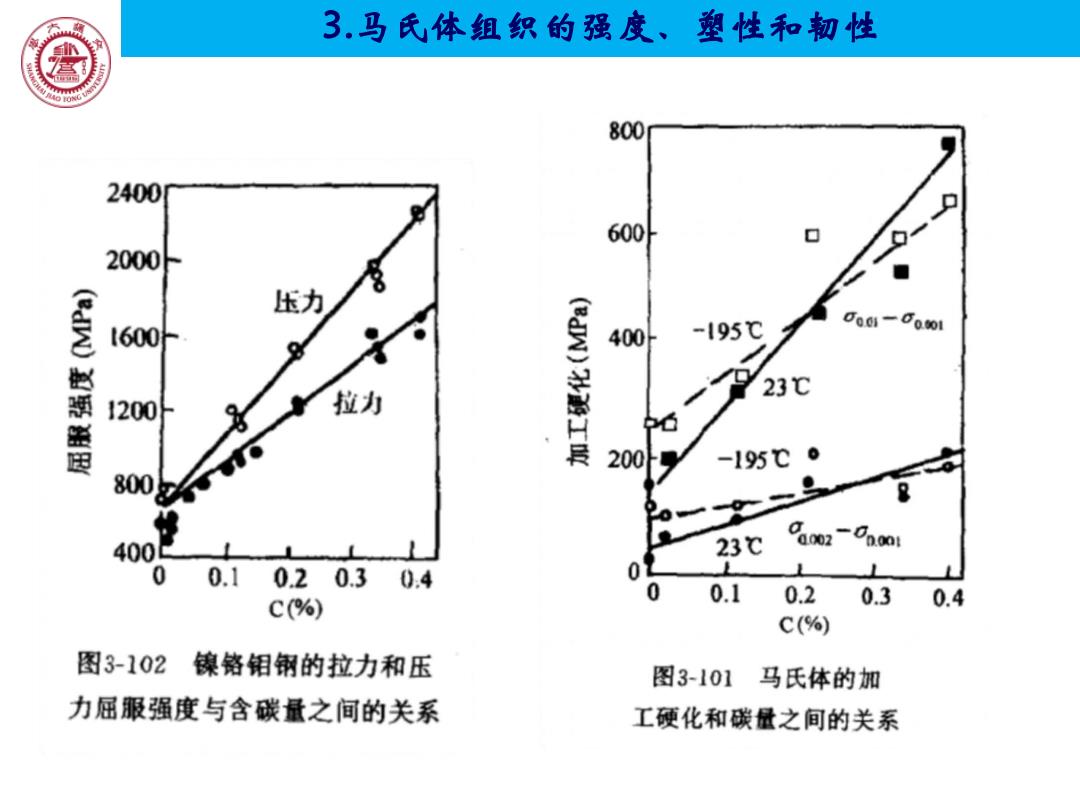

3.马氏体组织的强度、塑性和韧性 800 2400 600 2000 压力 I600 -195℃ 001-0001 400 1200 拉力 23℃ 200 -195℃0 800 a002-0nat 400 23℃ 0 0.1 0.20.3 0.4 0 0.1 C(%) 0.2 0.3 0.4 C(%) 图3-102 镍铬钼钢的拉力和压 图3-101马氏体的加 力屈服强度与含碳量之间的关系 工硬化和碳量之间的关系
3.马氏体组织的强度、塑性和韧性

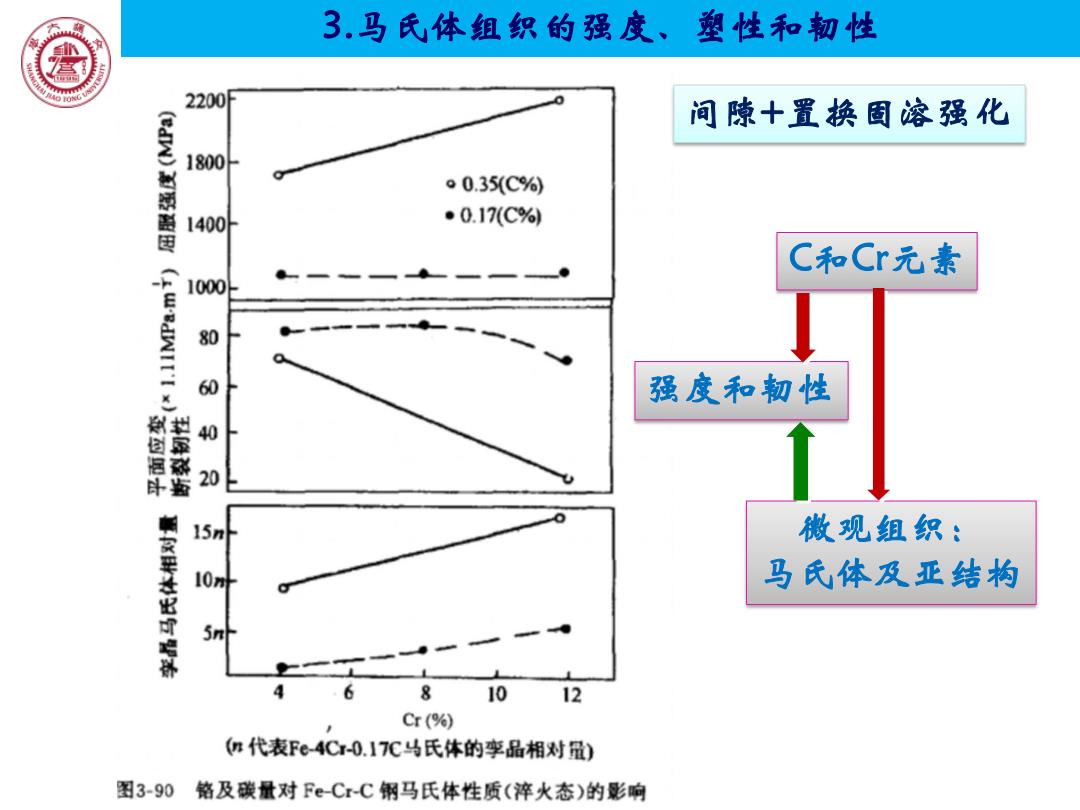

3.马氏体组织的强度、塑性和韧性 2200 间隙十置换固溶强化 1800 o0.35C6 1400 ·0.17(C%) C和Cr元素 1000 80 60 强度和韧性 美 0 23 15n 微观组织： 马氏体及亚结构 8 10 12 Cr (% (代表Fe4C-0.17C马氏体的孪品相对量) 图3-90 铬及碳量对Fe-Cr-C钢马氏体性质（淬火态）的影响
3.马氏体组织的强度、塑性和韧性 C和Cr元素 强度和韧性 微观组织： 马氏体及亚结构 间隙+置换固溶强化

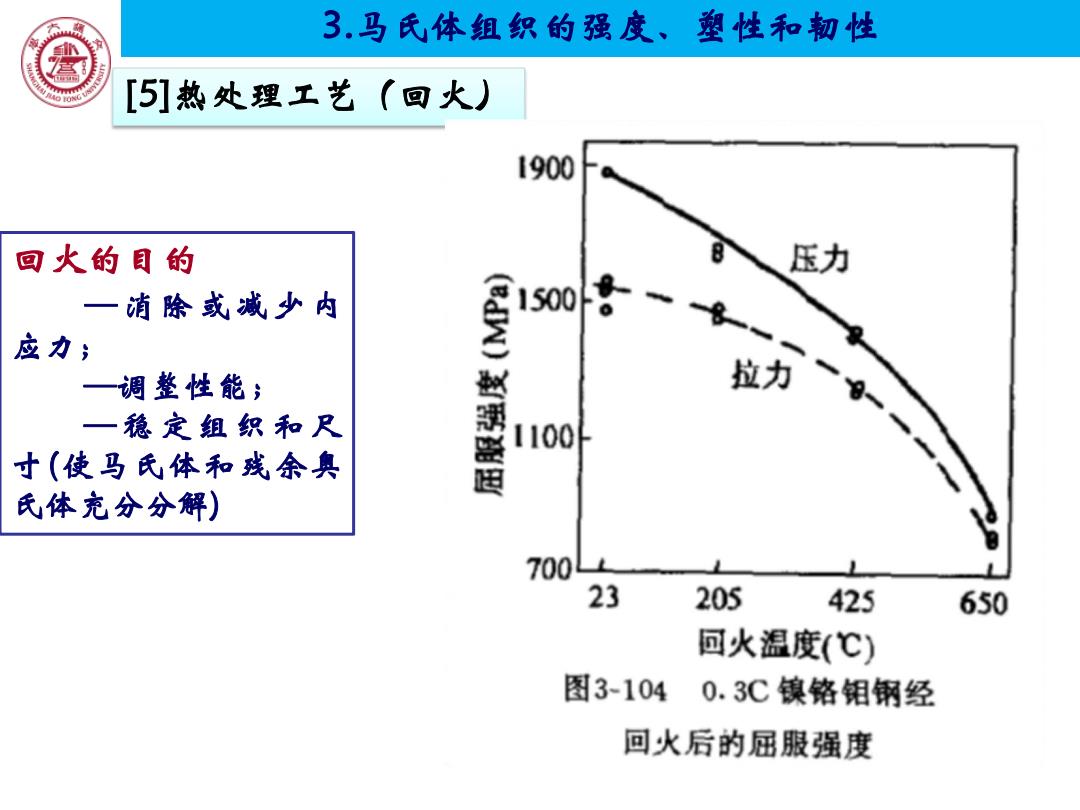

3.马氏体组织的强度、塑性和韧性 [5]热处理工艺（回火） 1900 回火的目的 压力 一消除或减少内 应力； 一调整性能； 一稳定组织和尺 屈服强度M台 拉力 1100 寸（使马氏体和残余奥 氏体充分分解) 700 23 205 425 650 回火温度（℃） 图3-104 0.3C镍铬钼钢经 回火后的屈服强度
回火的目的 —消除或减少内 应力； —调整性能； —稳定组织和尺 寸(使马氏体和残余奥 氏体充分分解) 3.马氏体组织的强度、塑性和韧性 [5]热处理工艺（回火）

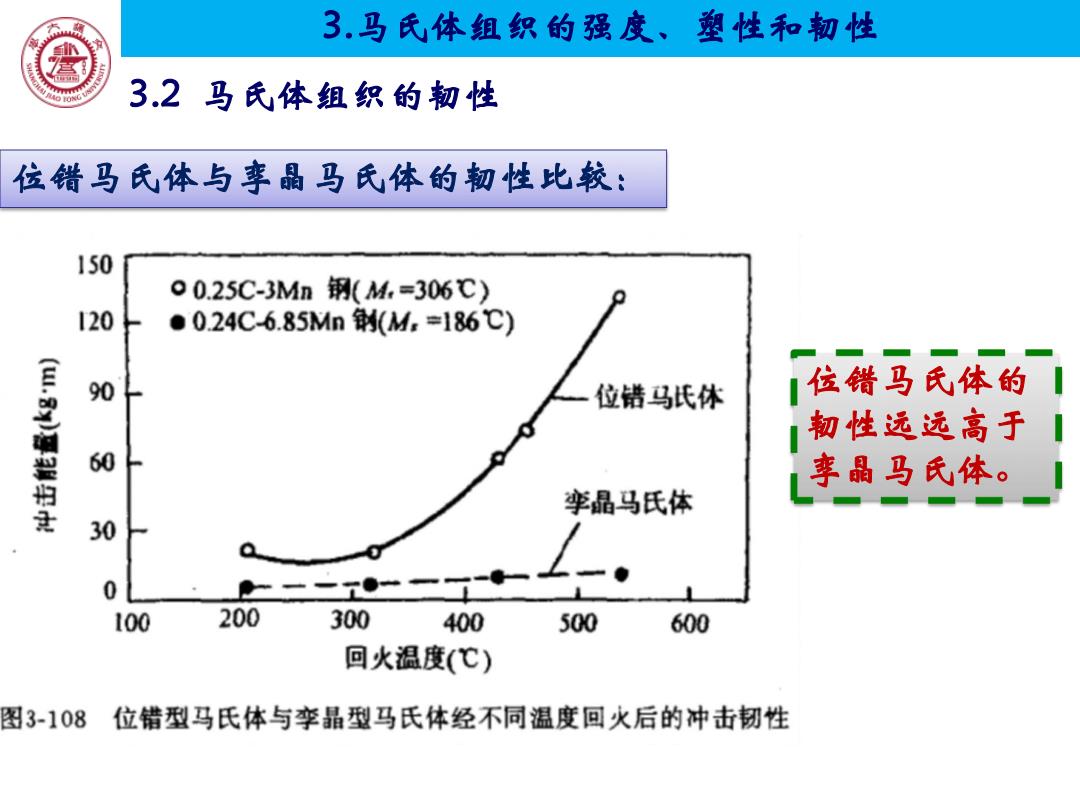

3.马氏体组织的强度、塑性和韧性 3.2马氏体组织的韧性 位错马氏体与享晶马氏体的韧性比较： 150 00.25C-3Mn钢(M,=306℃) 120 024C-6.85Mn钢M.=186C) (1.)智教生址 90 位错马氏休 位错马氏体的1 韧性远远高于ㄧ 60 李晶马氏体。 孪晶马氏体 30 0 100 200 300 400 500 600 回火温度（℃） 图3-108 位错型马氏体与孪晶型马氏体经不同温度回火后的冲击韧性
3.马氏体组织的强度、塑性和韧性 位错马氏体与孪晶马氏体的韧性比较： 位错马氏体的 韧性远远高于 孪晶马氏体。 3.2 马氏体组织的韧性
