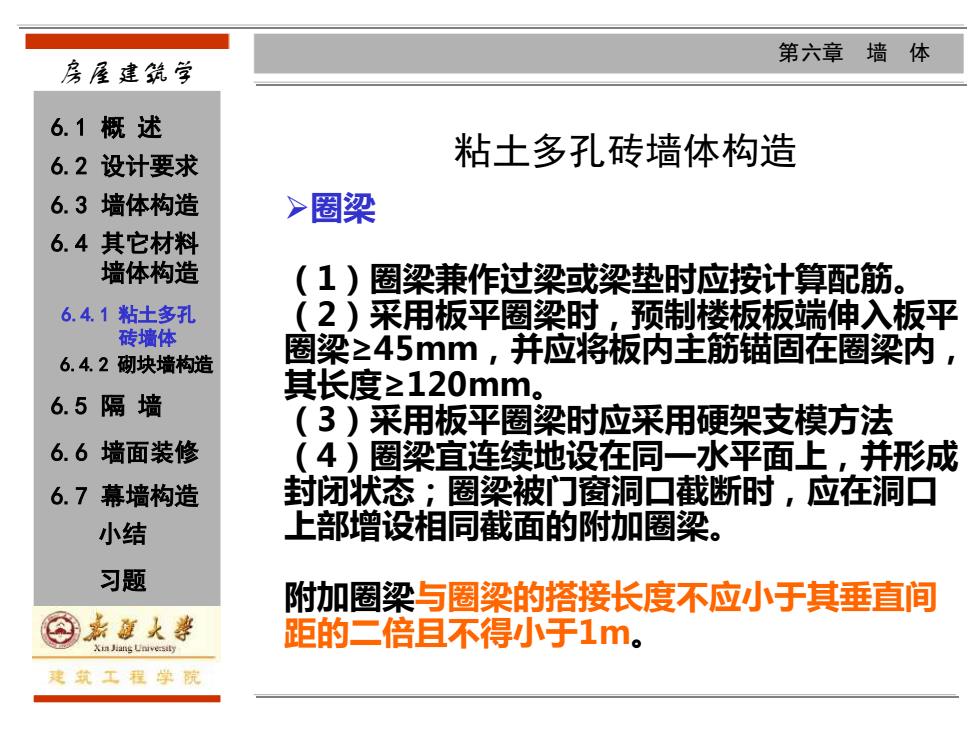

第六章墙体 房屋建筑学 6.1概述 6.2设计要求 粘土多孔砖墙体构造 6.3墙体构造 >圈梁 6.4其它材料 墙体构造 （1)圈梁兼作过梁或梁垫时应按计算配筋， 6.4.1粘士多孔 （2)采用板平圈梁时，预制楼板板端伸入板平 砖墙体 6.4.2砌块墙构造 圈梁≥45mm,并应将板内主筋锚固在圈梁内， 其长度≥120mm。 6.5隔墙 (3)采用板平圈梁时应采用硬架支模方法 6.6墙面装修 (4)圈梁宜连续地设在同一水平面上，并形成 6.7幕墙构造 封闭状态；圈梁被门窗洞口截断时，应在洞口 小结 上部增设相同截面的附加圈梁。 习题 附加圈梁与圈梁的搭接长度不应小于其垂直间 ⊙嘉道大学 距的二倍且不得)小于1m。 瑰筑工程学院
房屋建筑学 26 第六章 墙 体 26 ➢圈梁 （1）圈梁兼作过梁或梁垫时应按计算配筋。 （2）采用板平圈梁时，预制楼板板端伸入板平 圈梁≥45mm，并应将板内主筋锚固在圈梁内， 其长度≥120mm。 （3）采用板平圈梁时应采用硬架支模方法 （4）圈梁宜连续地设在同一水平面上，并形成 封闭状态；圈梁被门窗洞口截断时，应在洞口 上部增设相同截面的附加圈梁。 附加圈梁与圈梁的搭接长度不应小于其垂直间 距的二倍且不得小于1m。 粘土多孔砖墙体构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造
第六章墙体 房屋建筑学 6.1概述 6.2设计要求 粘土多孔砖墙体构造 6.3墙体构造 6.4其它材料 板的拉接：预制板与梁、预制板之间必须拉接。 墙体构造 6.4.1粘土多孔 砖墙体 门窗过梁：门窗过梁应分别按模数多孔砖和KP1多 6.4.2砌块墙构造 孔砖的尺寸综合考虑。 6.5隔墙 净跨为0.6~2.4m,截面为矩形、L形 6.6墙面装修 的各式组合过梁可按图集选用。 6.7幕墙构造 多孔砖墙体存在应力集中部位，都应进行局 小结 部抗压计算和采取相应的构造措施。 习题 ⊙嘉意大￥ Xin Jiang时veas 观筑工程学院
房屋建筑学 27 第六章 墙 体 27 板的拉接：预制板与梁、预制板之间必须拉接。 门窗过梁：门窗过梁应分别按模数多孔砖和KP1多 孔砖的尺寸综合考虑。 净跨为0.6～2.4m，截面为矩形、L形 的各式组合过梁可按图集选用。 多孔砖墙体存在应力集中部位，都应进行局 部抗压计算和采取相应的构造措施。 粘土多孔砖墙体构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造
第六章墙体 房屋建筑学 6.1概述 6.4.2 砌块墙构造 6.2设计要求 6.3墙体构造 6.4其它材料 砌块墙定义：指利用在预制厂生产的块材所 墙体构造 砌筑的墙体。 6.4.1粘土多孔 砖墙体 6.4.2砌块墙构造 优点：利用素混凝土或工业废料和地方材料， 6.5隔墙 制作方便，施工简单，具有较大的灵 6.6墙面装修 活性。明显减少对耕地的破坏和节约 6.7幕墙构造 能源。 小结 习题 承重混凝土空心小砌块的规格 ⊙老意大孝 适用于六层以下的住宅 Xin Jiang Unive-sily 残筑工程学院
房屋建筑学 28 第六章 墙 体 28 6.4.2 砌块墙构造 砌块墙定义：指利用在预制厂生产的块材所 砌筑的墙体。 优点：利用素混凝土或工业废料和地方材料， 制作方便，施工简单，具有较大的灵 活性。明显减少对耕地的破坏和节约 能源。 承重混凝土空心小砌块的规格 适用于六层以下的住宅 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造

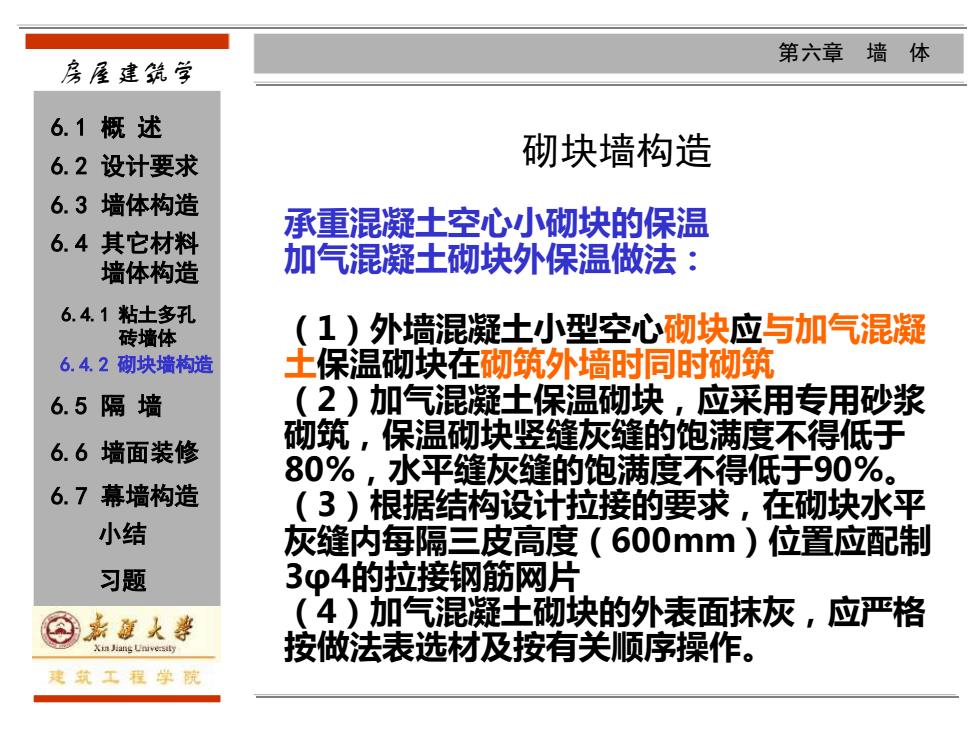

第六章墙体 房屋建筑学 6.1概述 6.2设计要求 砌块墙构造 6.3墙体构造 承重混凝土空心小砌块的保温 6.4其它材料 墙体构造 加气混凝土砌块外保温做法： 6.4.1粘土多孔 砖墙体 (1)外墙混凝土小型空心砌块应与加气混凝 6.4.2砌块墙构造 土保温砌块在砌筑外墙时同时砌筑 6.5隔墙 （2)加气混凝土保温砌块，应采用专用砂浆 6.6墙面装修 砌筑，保温砌块竖缝灰缝的饱满度不得低于 80%,水平缝灰缝的饱满度不得低于90%。 6.7幕墙构造 （3)根据结构设计拉接的要求，在砌块水平 小结 灰缝内每隔三皮高度（600mm)位置应配制 习题 3φ4的拉接钢筋网片 @嘉”大学 (4)加气混凝土砌块的外表面抹灰，应严格 Xin Jiang Univessily 按做法表选材及按有关顺序操作。 观筑工程学院
房屋建筑学 29 第六章 墙 体 29 承重混凝土空心小砌块的保温 加气混凝土砌块外保温做法： （1）外墙混凝土小型空心砌块应与加气混凝 土保温砌块在砌筑外墙时同时砌筑 （2）加气混凝土保温砌块，应采用专用砂浆 砌筑，保温砌块竖缝灰缝的饱满度不得低于 80%，水平缝灰缝的饱满度不得低于90%。 （3）根据结构设计拉接的要求，在砌块水平 灰缝内每隔三皮高度（600mm）位置应配制 3φ4的拉接钢筋网片 （4）加气混凝土砌块的外表面抹灰，应严格 按做法表选材及按有关顺序操作。 砌块墙构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造

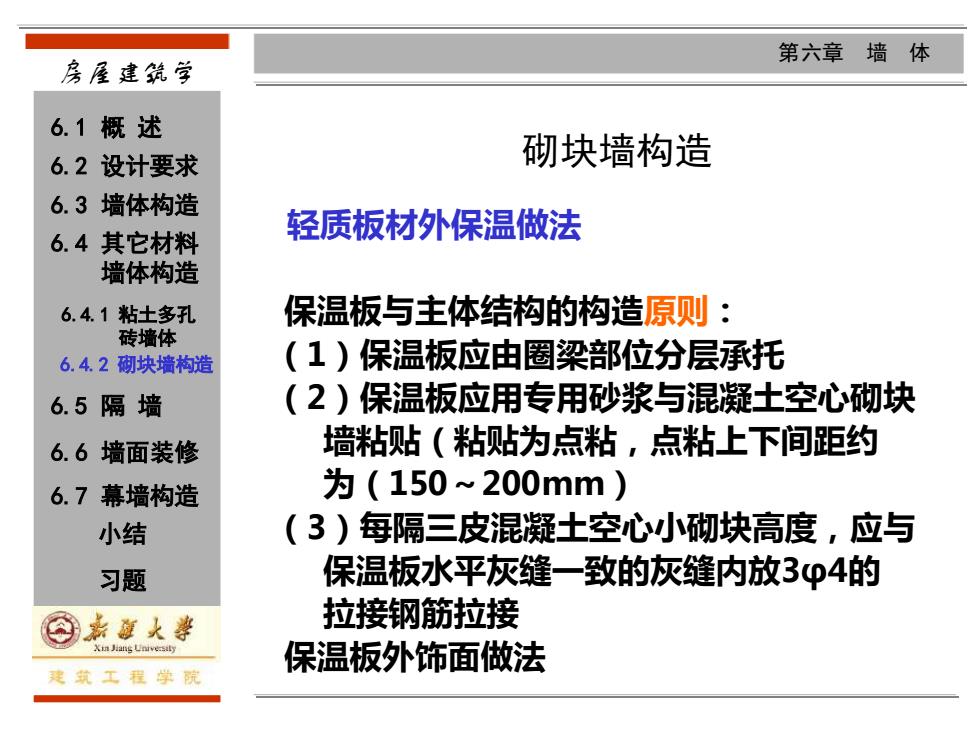

第六章墙体 房屋建筑学 6.1概述 6.2设计要求 砌块墙构造 6.3墙体构造 6.4其它材料 轻质板材外保温做法 墙体构造 6.4.1粘土多孔 保温板与主体结构的构造原则： 砖墙体 6.4.2砌块墙构造 (1)保温板应由圈梁部位分层承托 6.5隔墙 (2)保温板应用专用砂浆与混凝土空心砌块 6.6墙面装修 墙粘贴（粘贴为点粘，点粘上下间距约 6.7幕墙构造 为(150~200mm) 小结 (3)每隔三皮混凝土空心小砌块高度，应与 习题 保温板水平灰缝一致的灰缝内放3φ4的 ⊙老意大孝 拉接钢筋拉接 保温板外饰面做法 残筑工程学院
房屋建筑学 30 第六章 墙 体 30 轻质板材外保温做法 保温板与主体结构的构造原则： （1）保温板应由圈梁部位分层承托 （2）保温板应用专用砂浆与混凝土空心砌块 墙粘贴（粘贴为点粘，点粘上下间距约 为（150～200mm） （3）每隔三皮混凝土空心小砌块高度，应与 保温板水平灰缝一致的灰缝内放3φ4的 拉接钢筋拉接 保温板外饰面做法 砌块墙构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造
