第六章墙体 房屋建筑学 6.1概述 6.2设计要求 粘土多孔砖墙体构造 6.3墙体构造 6.4其它材料 基础 墙体构造 6.4.1粘土多孔 墙身、柱 砖墙体 6.4.2砌块墙构造 构造柱 6.5隔墙 6.6墙面装修 粘土多孔砖的结构构造 水平配筋、水平带 6.7幕墙构造 小结 圈梁 习题 ⊙嘉意大学 Xin Jiang Unive.sity 板的拉接、门窗过梁 观筑工程学院
房屋建筑学 21 第六章 墙 体 21 粘土多孔砖的结构构造 基础 墙身、柱 构造柱 水平配筋、水平带 圈梁 板的拉接、门窗过梁 粘土多孔砖墙体构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造

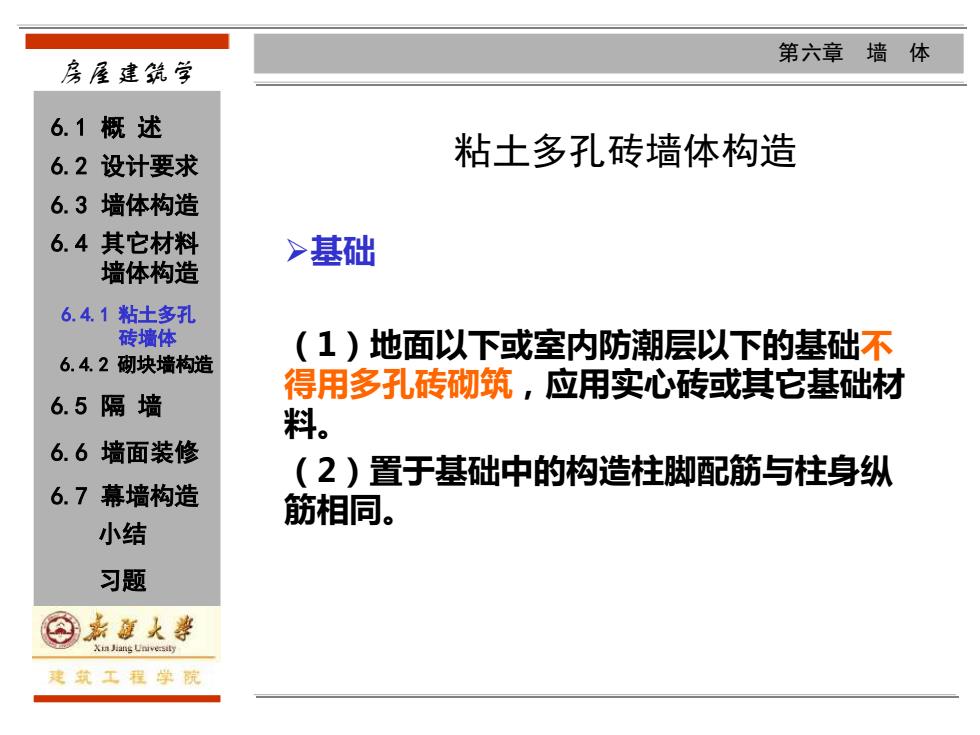

第六章墙体 房屋建筑学 6.1概述 6.2设计要求 粘土多孔砖墙体构造 6.3墙体构造 6.4其它材料 >基础 墙体构造 6.4.1粘士多孔 砖墙体 (1)地面以下或室内防潮层以下的基础不 6.4.2砌块墙构造 得用多孔砖砌筑，应用实心砖或其它基础材 6.5隔墙 料。 6.6墙面装修 (2)置于基础中的构造柱脚配筋与柱身纵 6.7幕墙构造 筋相同。 小结 习题 ⊙老意大￥ Xin Jiang Unive-sily 残筑工程学院
房屋建筑学 22 第六章 墙 体 22 ➢基础 （1）地面以下或室内防潮层以下的基础不 得用多孔砖砌筑，应用实心砖或其它基础材 料。 （2）置于基础中的构造柱脚配筋与柱身纵 筋相同。 粘土多孔砖墙体构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造

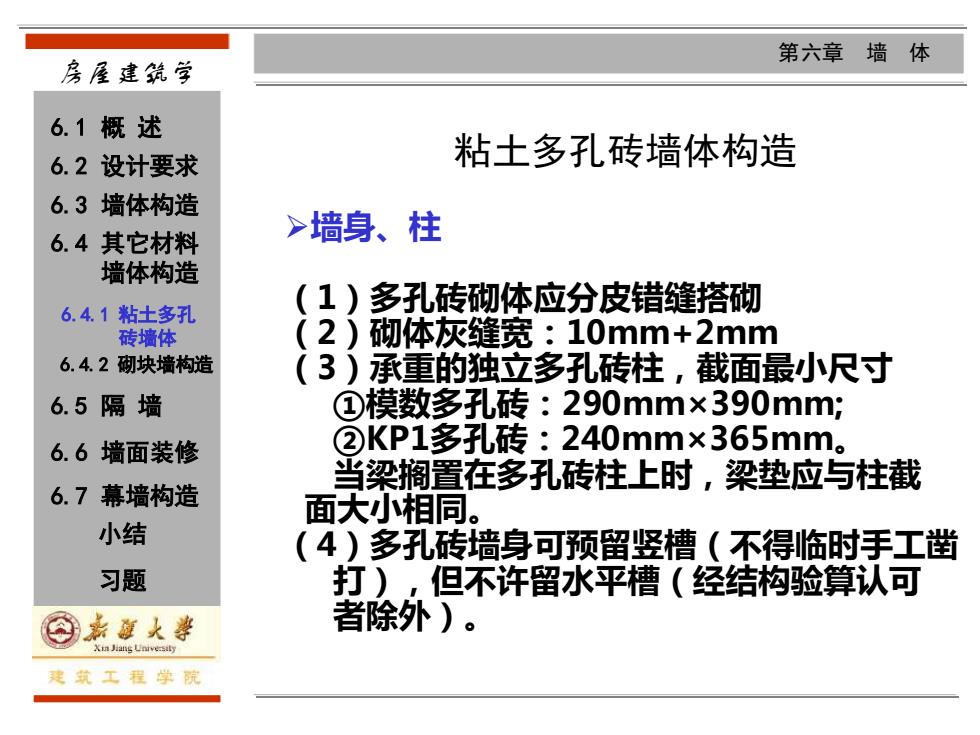

第六章墙体 房屋建筑学 6.1概述 6.2设计要求 粘土多孔砖墙体构造 6.3墙体构造 6.4其它材料 >墙身、柱 墙体构造 6.4.1粘土多孔 多孔砖砌体应分皮错缝搭砌 砖墙体 2)砌体灰缝宽：10mm+2mm 6.4.2砌块墙构造 (3)承重的独立多孔砖柱，截面最小尺寸 6.5隔墙 ①模数多孔砖：290mm×390mm; 6.6墙面装修 ②KP1多孔砖：240mm×365mm。 当梁搁置在多孔砖柱上时，梁垫应与柱截 6.7幕墙构造 面大小相同。 小结 (4)多孔砖墙身可预留竖槽（不得临时手工凿 习题 打)，但不许留水平槽（经结构验算认可 ⊙嘉道大学 者除外)。 Xin Jiang Univessily 观筑工程学院
房屋建筑学 23 第六章 墙 体 23 ➢墙身、柱 （1）多孔砖砌体应分皮错缝搭砌 （2）砌体灰缝宽：10mm+2mm （3）承重的独立多孔砖柱，截面最小尺寸 ①模数多孔砖：290mm×390mm; ②KP1多孔砖：240mm×365mm。 当梁搁置在多孔砖柱上时，梁垫应与柱截 面大小相同。 （4）多孔砖墙身可预留竖槽（不得临时手工凿 打），但不许留水平槽（经结构验算认可 者除外）。 粘土多孔砖墙体构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造

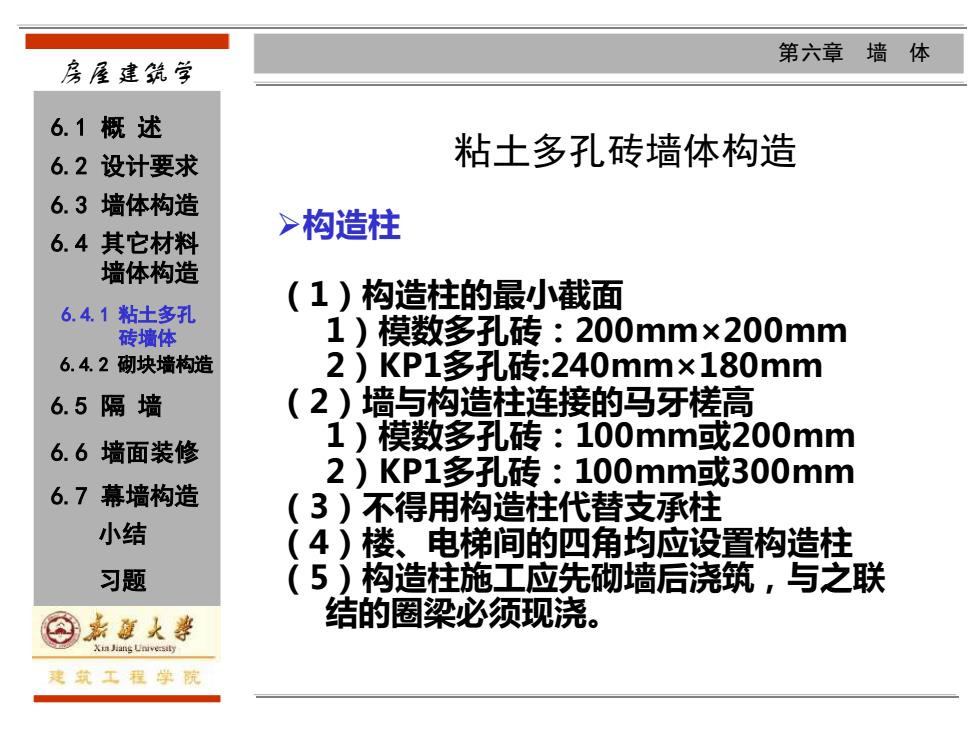

第六章墙体 房屋建筑学 6.1概述 6.2设计要求 粘土多孔砖墙体构造 6.3墙体构造 6.4其它材料 >构造柱 墙体构造 （1)构造柱的最小截面 6.4.1粘土多孔 砖墙体 1)模数多孔砖：200mm×200mm 6.4.2砌块墙构造 2)KP1多孔砖：240mm×180mm 6.5隔墙 (2)墙与构造柱连接的马牙槎高 6.6墙面装修 1)模数多孔砖：100mm或200mm 2)KP1多孔砖：100mm或300mm 6.7幕墙构造 (3)不得用构造柱代替支承柱 小结 (4)楼、电梯间的四角均应设置构造柱 习题 (5)构造柱施工应先砌墙后浇筑，与之联 ⊙嘉道大学 结的圈梁必须现浇。 残筑工程学院
房屋建筑学 24 第六章 墙 体 24 ➢构造柱 （1）构造柱的最小截面 1）模数多孔砖：200mm×200mm 2）KP1多孔砖:240mm×180mm （2）墙与构造柱连接的马牙槎高 1）模数多孔砖：100mm或200mm 2）KP1多孔砖：100mm或300mm （3）不得用构造柱代替支承柱 （4）楼、电梯间的四角均应设置构造柱 （5）构造柱施工应先砌墙后浇筑，与之联 结的圈梁必须现浇。 粘土多孔砖墙体构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造

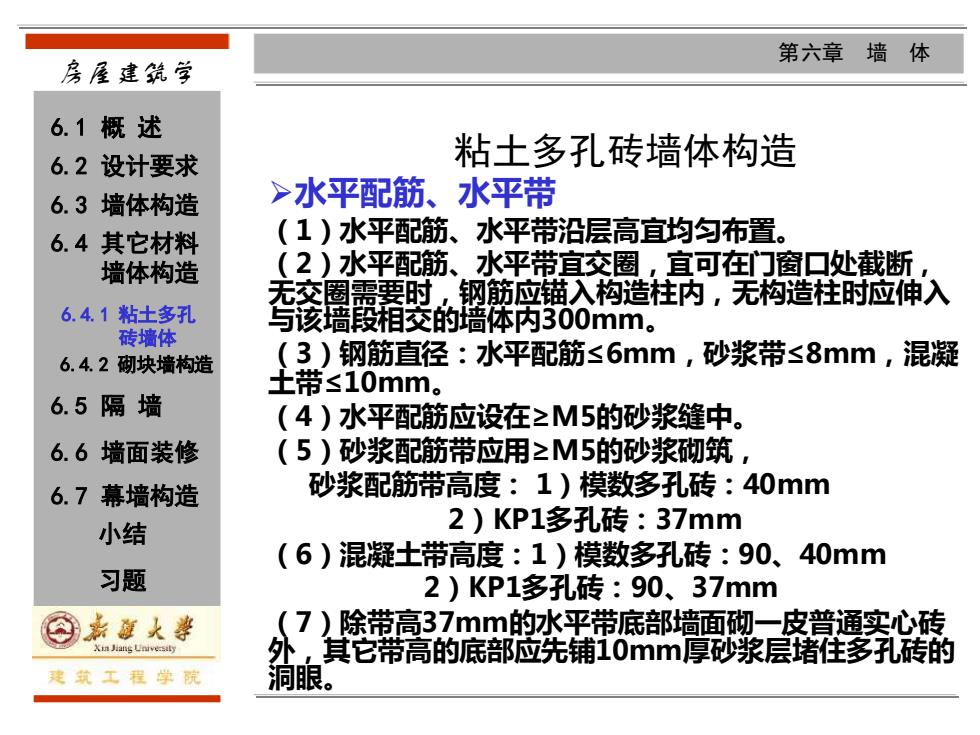

第六章墙体 房屋建筑学 6.1概述 6.2设计要求 粘土多孔砖墙体构造 6.3墙体构造 >水平配筋、水平带 6.4其它材料 (1)水平配筋、水平带沿层高宜均匀布置。 墙体构造 (2)水平配筋、，水平带宜交圈，宜可在门窗口处截断， 无交圈需要时，钢筋应锚入构造柱内，无构造柱时应伸入 6.4.1粘土多孔 砖墙体 写该墙段相交的墙体内300mm。 6.4.2砌块墙构造 (3)钢筋直径：水平配筋≤6mm,砂浆带s8mm,混凝 土带≤10mm。 6.5隔墙 （4)水平配筋应设在≥M5的砂浆缝中。 6.6墙面装修 (5)砂浆配筋带应用≥M5的砂浆砌筑， 6.7幕墙构造 砂浆配筋带高度：1)模数多孔砖：40mm 小结 2)KP1多孔砖：37mm (6)混凝土带高度：1)模数多孔砖：90、40mm 习题 2)KP1多孔砖：90、37mm @嘉”大学 7)除带高37mm的水平带底部墙面砌一皮普通实心砖 Xin Jiang Unive.sity 其它带高的底部应先铺10mm厚砂浆层堵住多孔砖的 观筑工程学院 洞眼
房屋建筑学 25 第六章 墙 体 25 ➢水平配筋、水平带 （1）水平配筋、水平带沿层高宜均匀布置。 （2）水平配筋、水平带宜交圈，宜可在门窗口处截断， 无交圈需要时，钢筋应锚入构造柱内，无构造柱时应伸入 与该墙段相交的墙体内300mm。 （3）钢筋直径：水平配筋≤6mm，砂浆带≤8mm，混凝 土带≤10mm。 （4）水平配筋应设在≥M5的砂浆缝中。 （5）砂浆配筋带应用≥M5的砂浆砌筑， 砂浆配筋带高度： 1）模数多孔砖：40mm 2）KP1多孔砖：37mm （6）混凝土带高度：1）模数多孔砖：90、40mm 2）KP1多孔砖：90、37mm （7）除带高37mm的水平带底部墙面砌一皮普通实心砖 外，其它带高的底部应先铺10mm厚砂浆层堵住多孔砖的 洞眼。 粘土多孔砖墙体构造 6.1 概 述 6.2 设计要求 6.3 墙体构造 6.4 其它材料 墙体构造 6.5 隔 墙 6.6 墙面装修 6.7 幕墙构造 小结 习题 6.4.1 粘土多孔 砖墙体 6.4.2 砌块墙构造
