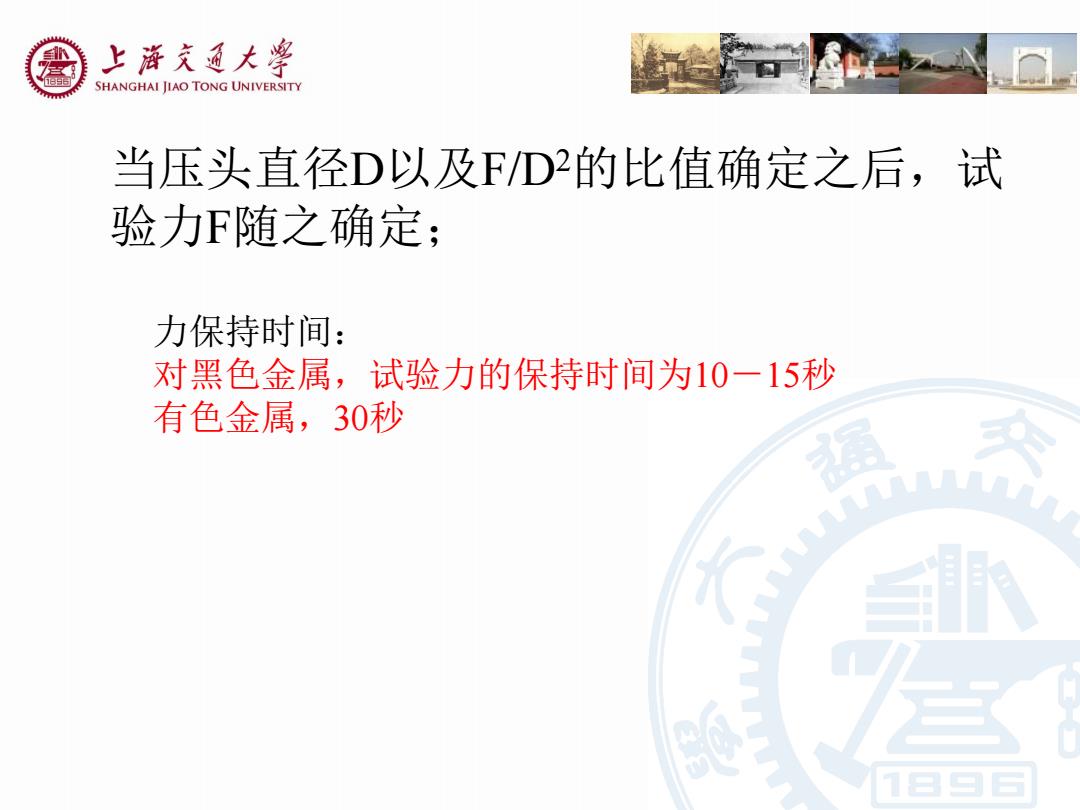

上游充通大￥ e SHANGHAI JIAO TONG UNIVERSITY 当压头直径D以及FD2的比值确定之后，试 验力F随之确定； 力保持时间： 对黑色金属，试验力的保持时间为10一15秒 有色金属，30秒
当压头直径D以及F/D2的比值确定之后，试 验力F随之确定； 力保持时间： 对黑色金属，试验力的保持时间为10－15秒 有色金属，30秒

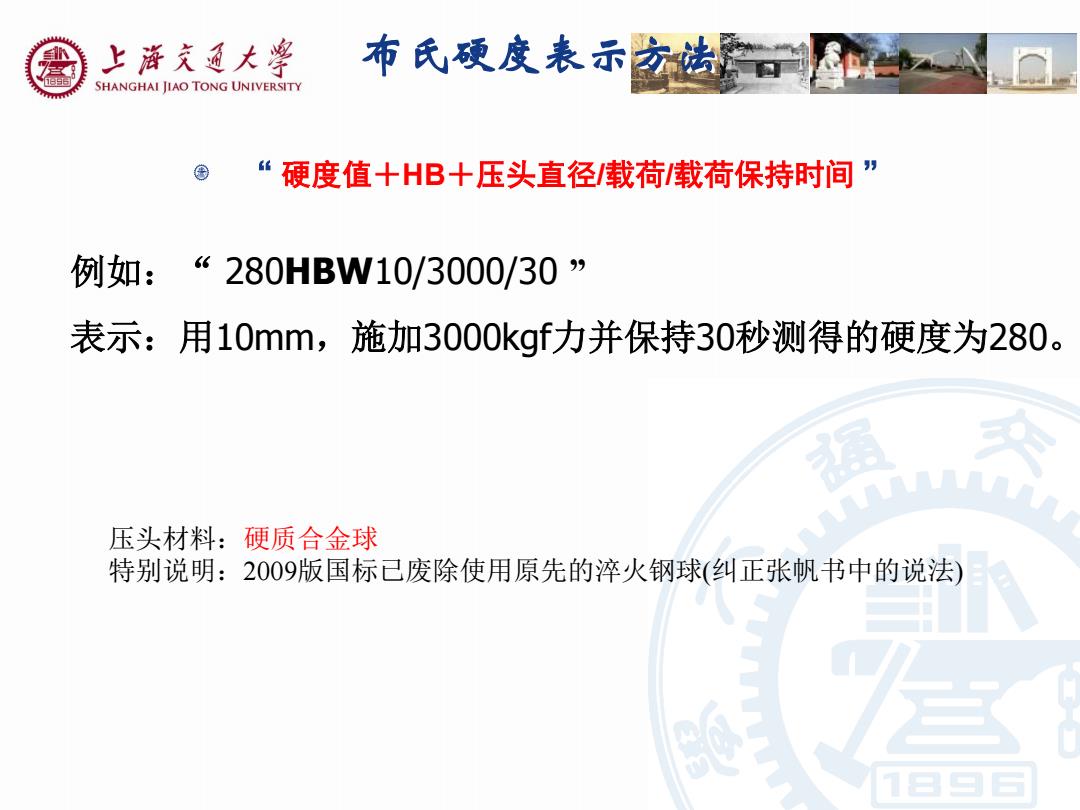

上游充通大￥ 布氏硬度表示方法 e SHANGHAI JIAO TONG UNIVERSITY “硬度值十HB十压头直径/载荷/载荷保持时间” 例如：“280HBW10/3000/30” 表示：用10mm,施加3000kgf力并保持30秒测得的硬度为280。 压头材料：硬质合金球 特别说明：2009版国标已废除使用原先的淬火钢球（纠正张帆书中的说法）
布氏硬度表示方法 “ 硬度值＋HB＋压头直径/载荷/载荷保持时间 ” 例如：“ 280HBW10/3000/30 ” 表示：用10mm，施加3000kgf力并保持30秒测得的硬度为280。 压头材料：硬质合金球 特别说明：2009版国标已废除使用原先的淬火钢球(纠正张帆书中的说法)
上游充通大 SHANGHAI JIAO TONG UNIVERSITY 压头直径：10,5,2.5,2,1mm 表2-2布氏硬度试验的F/D2比值的选择 材料 布氏硬度范围 F/D2 材料 布氏硬度范围 F/D2 <35 2.5(1.25) <140 10 轻金属 钢和铸铁 38~80 10(5或15) ≥140 30 及其合金 >80 10(15) <35 5 铜及其合金 35~130 10 铅、锡 1.25(1) >130 30 注：尽量选用无括号的F/D2比值
压头直径：10，5，2.5，2，1mm

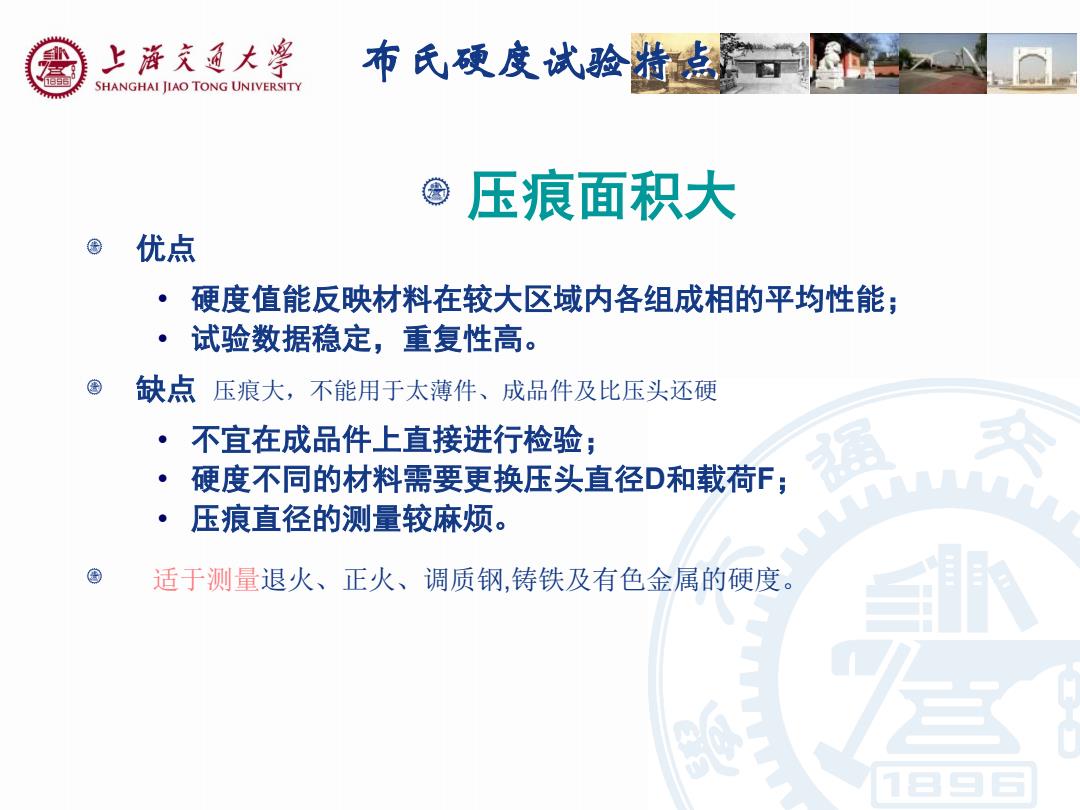

上游充通大粤 布氏硬度试脸特点 SHANGHAI JIAO TONG UNIVERSITY 压痕面积大 优点 硬度值能反映材料在较大区域内各组成相的平均性能； ·试验数据稳定，重复性高。 缺点压痕大，不能用于太薄件、成品件及比压头还硬 ·不宜在成品件上直接进行检验； 硬度不同的材料需要更换压头直径D和载荷F; ·压痕直径的测量较麻烦。 适于测量退火、正火、调质钢，铸铁及有色金属的硬度
布氏硬度试验特点 压痕面积大 优点 • 硬度值能反映材料在较大区域内各组成相的平均性能； • 试验数据稳定，重复性高。 缺点 压痕大，不能用于太薄件、成品件及比压头还硬 • 不宜在成品件上直接进行检验； • 硬度不同的材料需要更换压头直径D和载荷F； • 压痕直径的测量较麻烦。 适于测量退火、正火、调质钢,铸铁及有色金属的硬度
上游充通大￥ SHANGHAI JIAO TONG UNIVERSITY 布氏硬度几点说明 ©1、 通常布氏硬度值不标出单位。 © 2、布氏硬度用HBW表示。如：500HBW5/750 3、压痕中心距试样边缘的距离≥2.5d,相邻压痕中心的 距离≥3d ©4、压痕直径应从相互垂直的两个方向测量，取其算术平 均值 ©5、 布氏硬度结果保留三位有效数字
布氏硬度几点说明 1、通常布氏硬度值不标出单位。 2、布氏硬度用HBW表示。如: 500HBW5/750 3、压痕中心距试样边缘的距离≥2.5d，相邻压痕中心的 距离≥3d 4、压痕直径应从相互垂直的两个方向测量，取其算术平 均值 5、布氏硬度结果保留三位有效数字
