cRDorsal view of brain stem-specimen 1. 尾状核 2. 第三脑室 3. 松果体 4. 上丘 5. 外侧膝状体 6. 滑车神经 7. 上髓帆 8. 蓝斑 23 9. 正中沟 10.面神经丘 21 11.前庭区 12.延髓 13.薄束结节 14.迷走神经三角 15.舌下神经三角 19 10 16.髓纹 11 17.小脑下脚 16 18.界沟 15 19.小脑中脚 20.小脑上脚 12 21.下丘 13 22.下丘臂 23.内侧膝状体 24.缰三角 25.背侧丘脑 niversity
Copy Right- Hongqi ZHANG-Department of Anatomy-Fudan University Copy Right- Hongqi ZHANG-Department of Anatomy-Fudan University Dorsal view of brain stem-specimen 1. 尾状核 2. 第三脑室 3. 松果体 4. 上丘 5. 外侧膝状体 6. 滑车神经 7. 上髓帆 8. 蓝斑 9. 正中沟 10. 面神经丘 11. 前庭区 12. 延髓 13. 薄束结节 14. 迷走神经三角 15. 舌下神经三角 16. 髓纹 17. 小脑下脚 18. 界沟 19. 小脑中脚 20. 小脑上脚 21. 下丘 22. 下丘臂 23. 内侧膝状体 24. 缰三角 25. 背侧丘脑

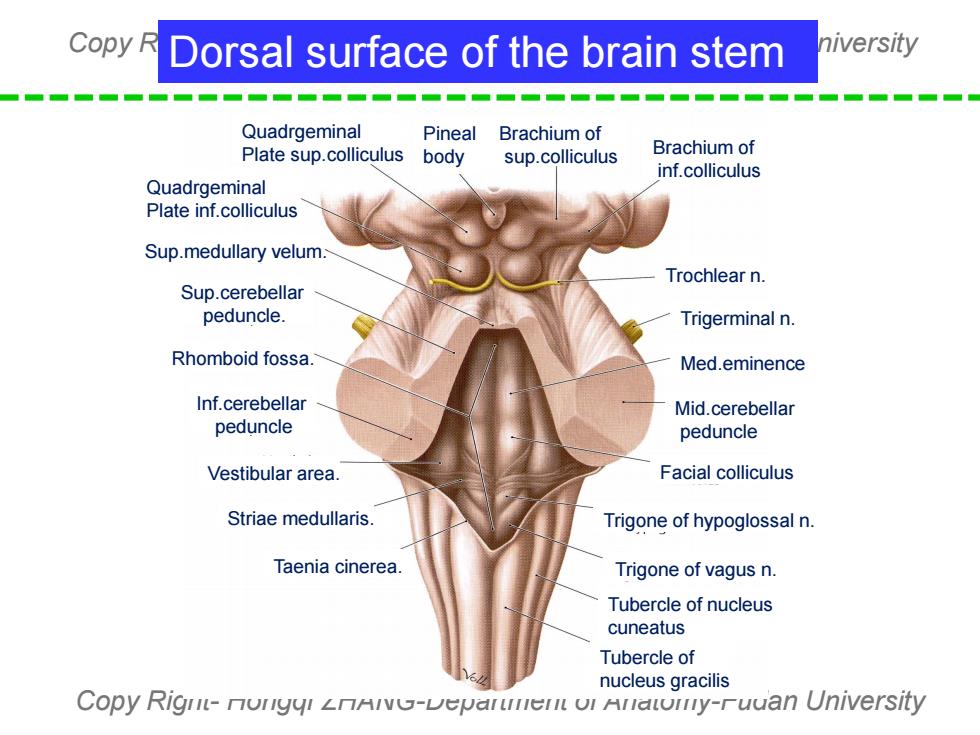

Copy R Dorsal surface of the brain stem niversity Quadrgeminal Pineal Brachium of Plate sup.colliculus body sup.colliculus Brachium of inf.colliculus Quadrgeminal Plate inf.colliculus Sup.medullary velum. Trochlear n. Sup.cerebellar peduncle. Trigerminal n. Rhomboid fossa. Med.eminence Inf.cerebellar Mid.cerebellar peduncle peduncle Vestibular area. Facial colliculus Striae medullaris. Trigone of hypoglossal n. Taenia cinerea Trigone of vagus n. Tubercle of nucleus cuneatus Tubercle of nucleus gracilis Copy Rignt-nungqi LnANG-Deparunent uI Anatumy-ruuan University
Copy Right- Hongqi ZHANG-Department of Anatomy-Fudan University Copy Right- Hongqi ZHANG-Department of Anatomy-Fudan University Quadrgeminal Plate sup.colliculus Sup.medullary velum. Sup.cerebellar peduncle. Rhomboid fossa. Inf.cerebellar peduncle Vestibular area. Striae medullaris. Taenia cinerea. Trochlear n. Trigerminal n. Med.eminence Facial colliculus Trigone of hypoglossal n. Trigone of vagus n. Tubercle of nucleus cuneatus Pineal body Tubercle of nucleus gracilis Mid.cerebellar peduncle Brachium of inf.colliculus Quadrgeminal Plate inf.colliculus Brachium of sup.colliculus Dorsal surface of the brain stem

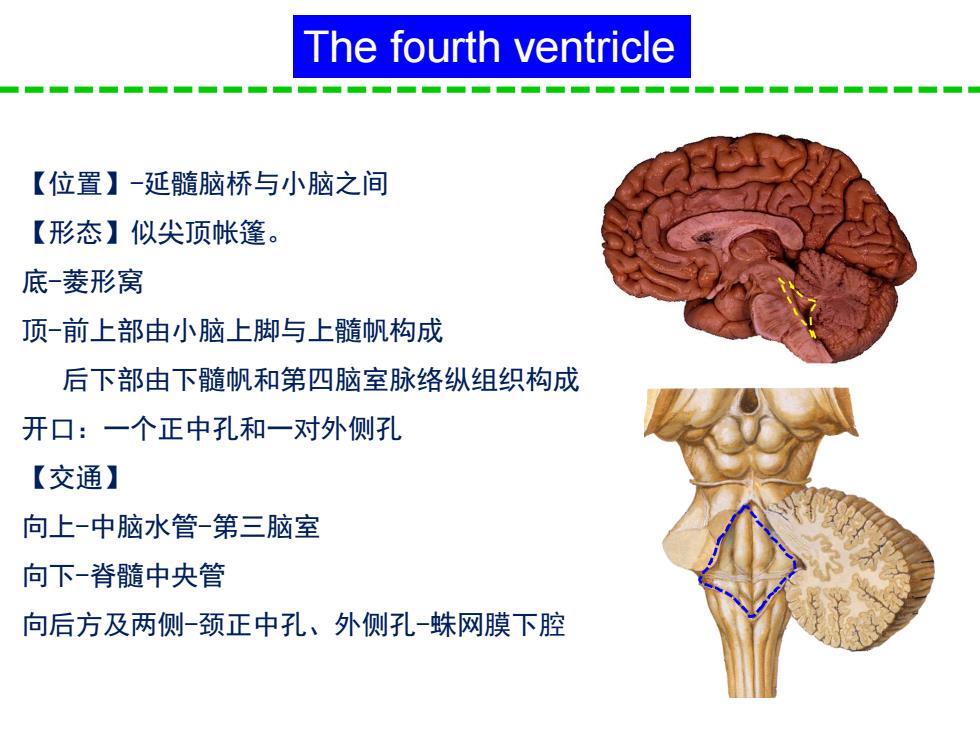

The fourth ventricle 【位置】-延髓脑桥与小脑之间 【形态】似尖顶帐篷。 底一菱形窝 顶-前上部由小脑上脚与上髓帆构成 后下部由下髓帆和第四脑室脉络纵组织构成 开口：一个正中孔和一对外侧孔 【交通】 向上-中脑水管-第三脑室 向下-脊髓中央管 向后方及两侧-颈正中孔、外侧孔-蛛网膜下腔
【位置】-延髓脑桥与小脑之间 【形态】似尖顶帐篷。 底-菱形窝 顶-前上部由小脑上脚与上髓帆构成 后下部由下髓帆和第四脑室脉络纵组织构成 开口：一个正中孔和一对外侧孔 【交通】 向上-中脑水管-第三脑室 向下-脊髓中央管 向后方及两侧-颈正中孔、外侧孔-蛛网膜下腔 The fourth ventricle

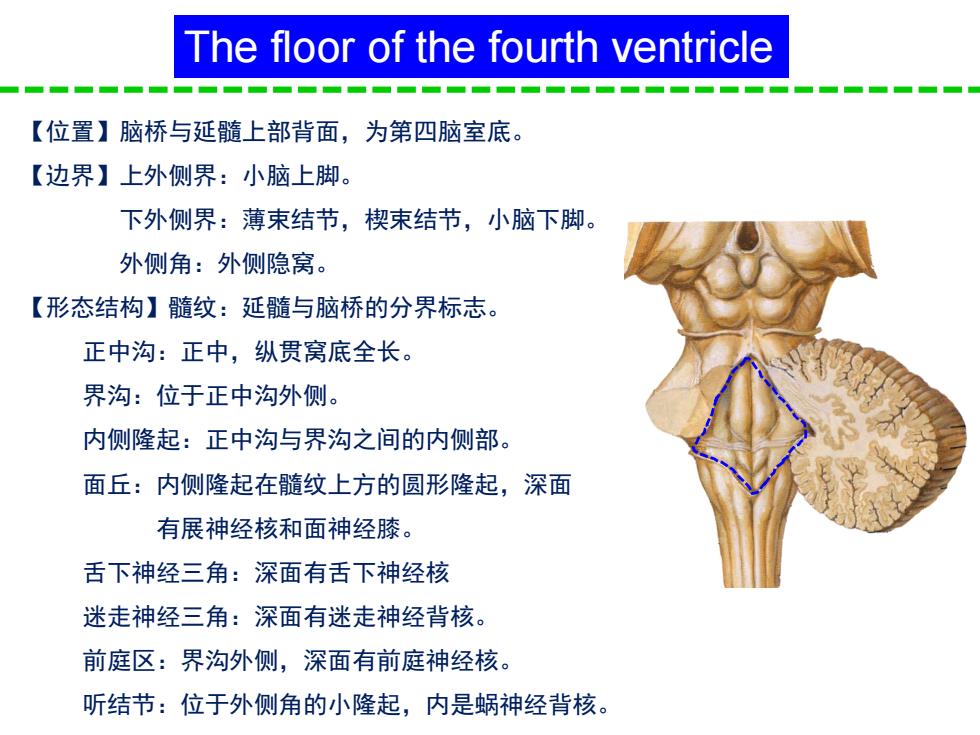

The floor of the fourth ventricle 【位置】脑桥与延髓上部背面，为第四脑室底。 【边界】上外侧界：小脑上脚。 下外侧界：薄束结节，楔束结节，小脑下脚。 外侧角：外侧隐窝。 【形态结构】髓纹：延髓与脑桥的分界标志。 正中沟：正中，纵贯窝底全长。 界沟：位于正中沟外侧。 内侧隆起：正中沟与界沟之间的内侧部。 面丘：内侧隆起在髓纹上方的圆形隆起，深面 有展神经核和面神经膝。 舌下神经三角：深面有舌下神经核 迷走神经三角：深面有迷走神经背核。 前庭区：界沟外侧，深面有前庭神经核。 听结节：位于外侧角的小隆起，内是蜗神经背核
The floor of the fourth ventricle 【位置】脑桥与延髓上部背面，为第四脑室底。 【边界】上外侧界：小脑上脚。 下外侧界：薄束结节，楔束结节，小脑下脚。 外侧角：外侧隐窝。 【形态结构】髓纹：延髓与脑桥的分界标志。 正中沟：正中，纵贯窝底全长。 界沟：位于正中沟外侧。 内侧隆起：正中沟与界沟之间的内侧部。 面丘：内侧隆起在髓纹上方的圆形隆起，深面 有展神经核和面神经膝。 舌下神经三角：深面有舌下神经核 迷走神经三角：深面有迷走神经背核。 前庭区：界沟外侧，深面有前庭神经核。 听结节：位于外侧角的小隆起，内是蜗神经背核
2 6 Parasagittal view of head through medial wall of orbit 1. 大脑前动脉 2. 间脑 3. 中脑 3 4. 脑桥 5. 延髓 40 6. 上斜肌 9 7. 内直肌 8. 下直肌 9. 下斜肌 10.颈内动脉 11.硬腭 12.翼突 13.上颌窦 Copy Right-Hongqi ZHANG-Department of Anatomy-Fudan University
Copy Right- Hongqi ZHANG-Department of Anatomy-Fudan University Copy Right- Hongqi ZHANG-Department of Anatomy-Fudan University 2 6 Parasagittal view of head through medial wall of orbit 10 1 2 1. 大脑前动脉 2. 间脑 3. 中脑 4. 脑桥 5. 延髓 6. 上斜肌 7. 内直肌 8. 下直肌 9. 下斜肌 10.颈内动脉 11.硬腭 12.翼突 13.上颌窦 5 6 3 7 11 4 8 9 12 13
