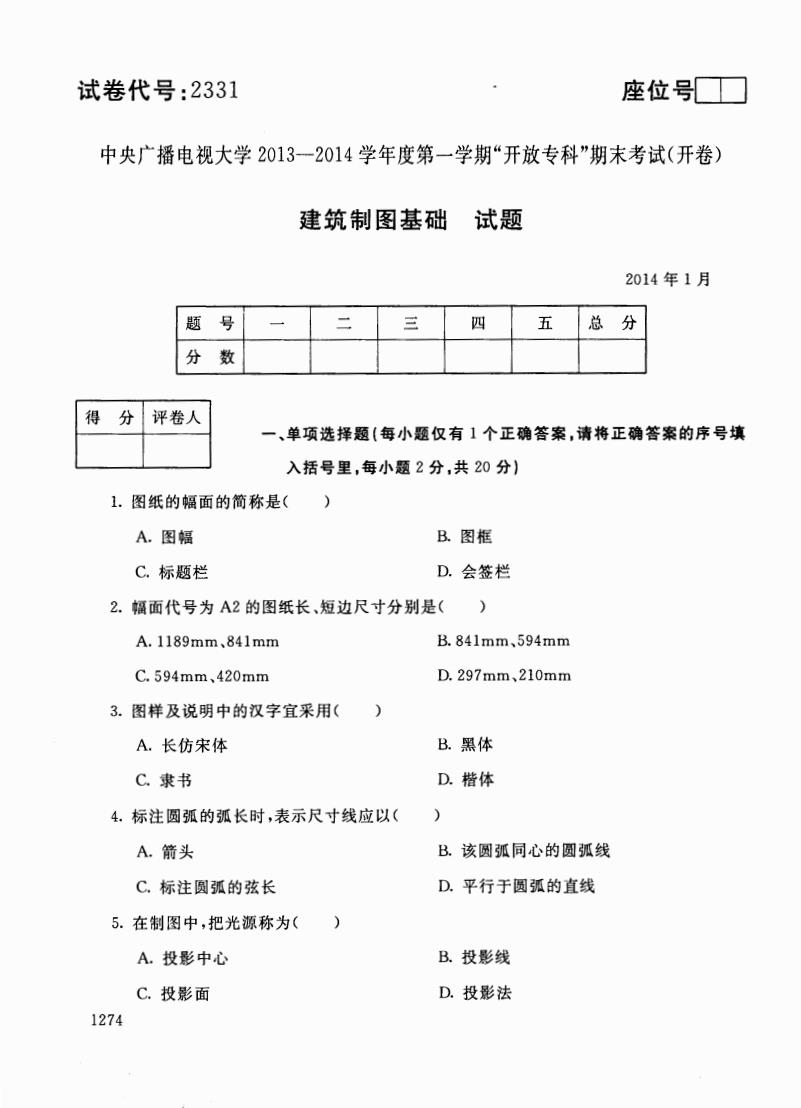

试卷代号：2331 座位号 中央广播电视大学2013一2014学年度第一学期“开放专科”期末考试（开卷） 建筑制图基础 试题 2014年1月 题号 二 三 四 五 总分 分 数 得 分 评卷人 一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填 入括号里，每小题2分，共20分】 1.图纸的幅面的简称是() A.图幅 B.图框 C.标题栏 D.会签栏 2.幅面代号为A2的图纸长、短边尺寸分别是() A.1189mm、841mm B.841mm、594mm C.594mm、420mm D.297mm、210mm 3.图样及说明中的汉字宜采用( A.长仿宋体 B.黑体 C.隶书 D.楷体 4.标注圆弧的孤长时，表示尺寸线应以( A.箭头 B.该圆弧同心的圆弧线 C.标注圆孤的弦长 D.平行于圆弧的直线 5.在制图中，把光源称为() A.投影中心 B.投影线 C.投影面 D.投影法 1274
试卷代号 :2331 座位号rn 中央广播电视大学 2013 2014 学年度第一学期"开放专科"期末考试(开卷) 建筑制图基础试题 2014 E 一、单项选择题(每小题仅有 个正确答案，请将正确答案的序号填 入括号里，每小题 分，共 20 分} 1.图纸的幅面的简称是( ) A. 图幅 B. 图框 c. 标题栏 D. 会签栏 2. 幅面代号为 A2 的图纸长、短边尺寸分别是( ) A. 1l 89mm 841mm C.594mm 420mm B.841mm 594mm D.297mm 210mm 3. 图样及说明中的汉字宜采用( ) A. 长仿宋体 B. 黑体 C. 隶书 D. 楷体 4. 标注困弧的弧长时，表示尺寸线应以( ) A. 箭头 B. 该圆弧同心的困弧线 C. 标注圆弧的弦长 D. 平行于圆弧的直线 5. 在制图中，把光源称为( ) A. 投影中心 B. 投影线 C. 投影面 D. 投影法 1274
6.中心投影法，在投影中心与投影面距离不变的情况下，形体距投影中心俞近，则影 子() A.俞大 B.俞小 C.不变 D.无法确定 7.投影面展开之后，W,H两个投影都反映形体的宽度，这种关系称为() A.长对正 B.高平齐 C.高平正 D.宽相等 8.构成形体最基本的几何元素是() A.点 B.平面 C.曲线 D.直线 9.投影法中规定，空间点在W面的投影选用字母时应( A.大写字母 B.小写字母 C.右上角加一撇的小写字母 D.右上角加两撇的小写字母 10.直角的一边平行于某一投影面，则该直角在该投影面上的投影是() A.锐角 B.钝角 C.直角 D.不能确定 得分 评卷人 二、补全投影图中所缺图线。（每小题5分，共计15分） 11.补全W投影图中所缺图线 1275
6. 中心技影法，在投影中心与技影面距离不变的情况下，形体距投影中心俞近，则影 子( ) A. 俞大 B.俞小 C. 不变 D. 无法确定 7. 投影面展开之后， 两个技影都反映形体的宽度，这种关系称为( ) A. 长对正 B. 高平齐 C. 高平正 D. 宽相等 8. 构成形体最基本的几何元素是( ) A. B. 平面 c.曲线 D. 直线 9. 投影法中规定，空间点在 面的投影选用字母时应( ) A. 大写字母 B. 小写字母 C. 右上角加一撇的小写字母 D. 右上角加两撒的小写字母 10. 直角的一边平行于某一投影面，则该直角在该投影面上的投影是( ) A. 锐角 C. 直角 B. 钝角 D. 不能确定 二、补金投影圈中所缺固缘。{每小题 分，共计 15 分) 1.补全 投影图中所缺图线 f L! 1275
12.补全H投影图中所缺图线 13.补全V投影图中所缺图线 配 得 分 评卷人 三、求作物体所缺面的水平投影或侧面投影。（每小题7分，共计28 分】 14,求作圆柱体被截切后的水平投影 1276
12. 补全 投影图中所缺图线 13. 补全 投影图中所缺图线 民反「 三、求作物体所缺面的水平投影或侧面投影。(每小题 分，共计 28 分) 14. 求作圆柱体被截切后的水平投影 1276

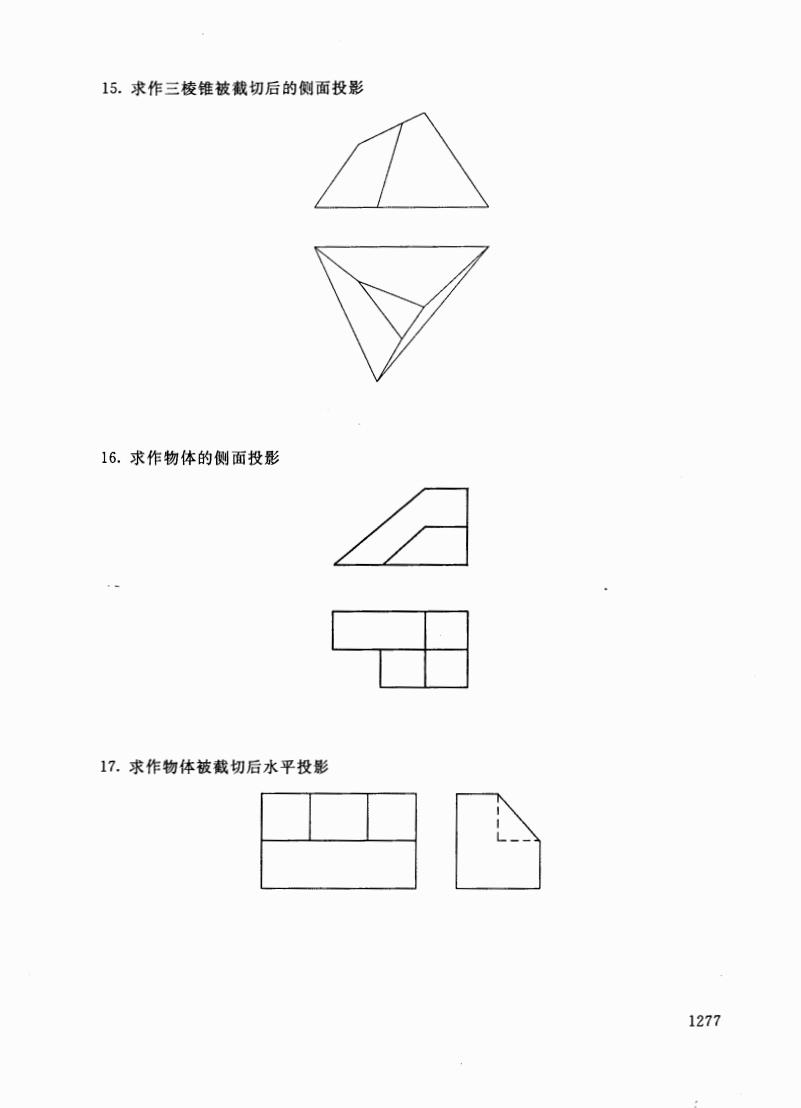

15.求作三棱锥被截切后的侧面投影 16.求作物体的侧面投影 17.求作物体被截切后水平投影 1277
15. 求作三棱锥被截切后的侧面技影 16. 求作物体的侧面投影 17. 求作物体被截切后水平投影 户丁 1277
得分 评卷人 四、根据下面各题的要求，完成作图。（每小题7分，共计21分）】 18.在三角形ABC内取一点D,使其距H面15mm,距V面20mm。 a a 19.已知矩形ABCD的AB边的投影和AC边的正面投影，补全该矩形的两面投影。 b a b 1278
四、根据下面各题的要求，完成作圈。(每小题 分，共计 21 分} 18. 在三角形 ABC 内取一点 ，使其距 15mm ，距 20mm a C a' C b 19. 已知矩形 ABCD AB 边的投影和 AC 边的正面投影，补全该矩形的两面投影。 a .. ,, 'b b 1278
