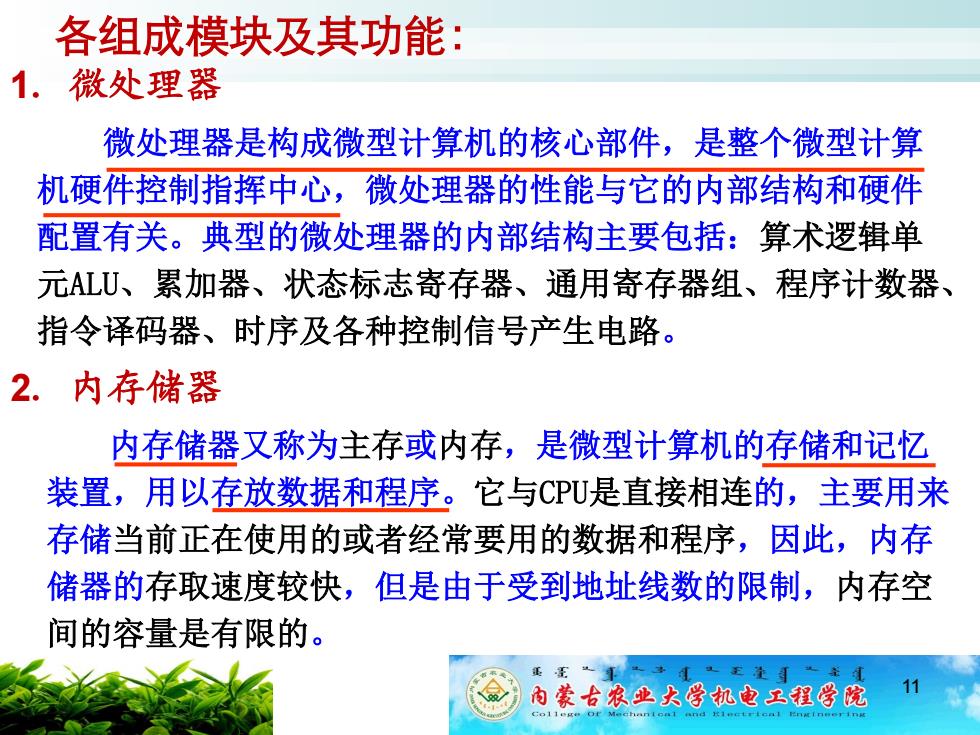

各组成模块及其功能： 1.微处理器 微处理器是构成微型计算机的核心部件，是整个微型计算 机硬件控制指挥中心，微处理器的性能与它的内部结构和硬件 配置有关。典型的微处理器的内部结构主要包括：算术逻辑单 元ALU、累加器、状态标志寄存器、通用寄存器组、程序计数器、 指令译码器、时序及各种控制信号产生电路。 2.内存储器 内存储器又称为主存或内存，是微型计算机的存储和记忆 装置，用以存放数据和程序。它与CPU是直接相连的，主要用来 存储当前正在使用的或者经常要用的数据和程序，因此，内存 储器的存取速度较快，但是由于受到地址线数的限制，内存空 间的容量是有限的。 内蒙古农业大学机电工程学院
各组成模块及其功能： 1．微处理器 微处理器是构成微型计算机的核心部件，是整个微型计算 机硬件控制指挥中心，微处理器的性能与它的内部结构和硬件 配置有关。典型的微处理器的内部结构主要包括：算术逻辑单 元ALU、累加器、状态标志寄存器、通用寄存器组、程序计数器、 指令译码器、时序及各种控制信号产生电路。 2．内存储器 内存储器又称为主存或内存，是微型计算机的存储和记忆 装置，用以存放数据和程序。它与CPU是直接相连的，主要用来 存储当前正在使用的或者经常要用的数据和程序，因此，内存 储器的存取速度较快，但是由于受到地址线数的限制，内存空 间的容量是有限的。 11

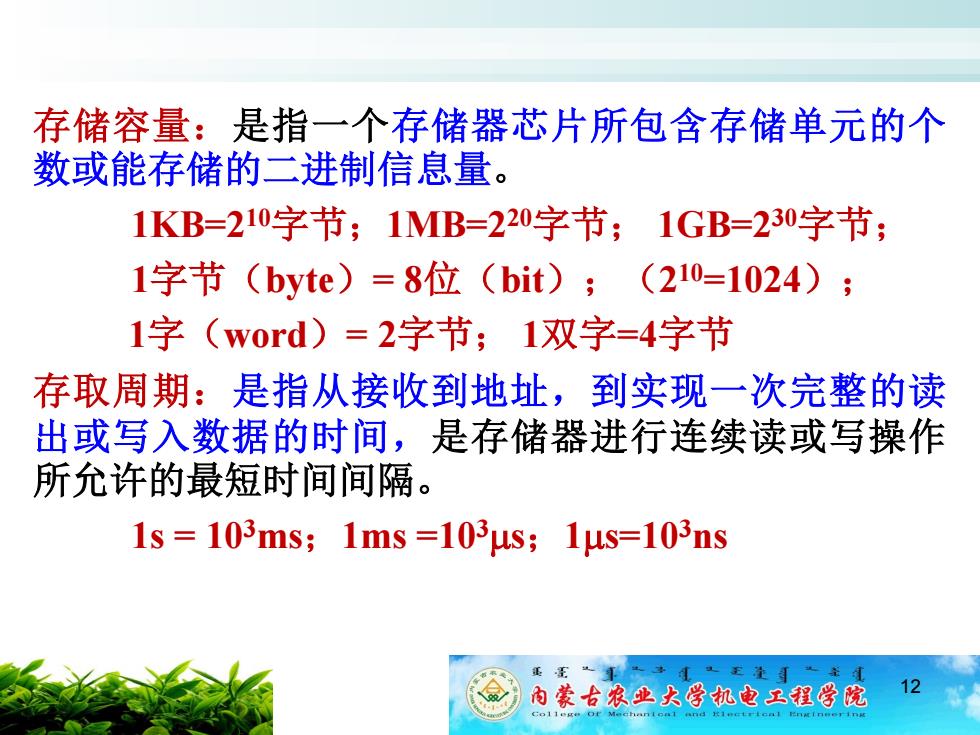

存储容量：是指一个存储器芯片所包含存储单元的个 数或能存储的二进制信息量。 1KB=210字节；1MB=220字节；1GB=230字节； 1字节(byte)=8位(bit);(210=1024); 1字(word)=2字节；1双字=4字节 存取周期：是指从接收到地址，到实现一次完整的读 出或写入数据的时间，是存储器进行连续读或写操作 所允许的最短时间间隔。 1s=103ms;1ms=103μs;1μs=103ns 内蒙古农业大学机电工程学院 12
存储容量：是指一个存储器芯片所包含存储单元的个 数或能存储的二进制信息量。 1KB=2 10字节；1MB=2 20字节； 1GB=2 30字节； 1字节（byte）= 8位（bit）；（2 10=1024）； 1字（word）= 2字节； 1双字=4字节 存取周期：是指从接收到地址，到实现一次完整的读 出或写入数据的时间，是存储器进行连续读或写操作 所允许的最短时间间隔。 1s = 103ms；1ms =103s；1s=103ns 12
按存取方式分类 只读存储器ROM(Read Only Memory):其中信 半导体 息只能读出不能写入，掉电后信息不丢失。 存储器 随机存取存储器RAM（Random Access Memory): 即可以读出，又可以写入，掉电后信息全部丢失。 静态RAM(SRAM):读写快，容量小，常用于Cache(高速缓存器) RAM 动态RAM(DRAM)：读写较SRAM慢，容量大，需要进行定时刷新， 常用于主存。 集成RAM(IRAM) 掩膜ROM(MROM) 可编程ROM(PROM) ROM{紫外线可擦除可编程(EPROM),用于ROM-BIOS。 电可擦除可编程(E2PROM),用于ROM-BIOS。 闪速存储器(Flash Memory),快速读写存储器，常用于ROM-BIOS。 内蒙古农业大学机电工程学院 13
半导体 存储器 只读存储器ROM（Read Only Memory）：其中信 息只能读出不能写入，掉电后信息不丢失。 随机存取存储器RAM（Random Access Memory）： 即可以读出，又可以写入，掉电后信息全部丢失。 RAM ROM 静态RAM（SRAM）：读写快，容量小，常用于Cache(高速缓存器） 动态RAM（DRAM）：读写较SRAM慢，容量大，需要进行定时刷新， 常用于主存。 集成RAM（IRAM） 掩膜ROM（MROM） 可编程ROM（PROM） 紫外线可擦除可编程（EPROM），用于ROM-BIOS。 电可擦除可编程（E2PROM），用于ROM-BIOS。 闪速存储器（Flash Memory），快速读写存储器，常用于ROM-BIOS。 13 按存取方式分类
3.输入输出接口电路 外部设备是微型计算机系统与周围世界（也包括用计 算机的人)实现通信联系的渠道，包括输入设备和输出设 备。输入设备用于把原始信息和处理信息的程序输入到计 算机中去，并且将它们转换成计算机内部能够接受和识别 的二进制信息形式。常用的输入设备有键盘、鼠标、扫描 仪、条形码识别装置及模/数（A/D)转换装置等。输出设 备是将计算机的处理结果以人或其他设备所能接受或识别 的形式输出计算机，常用的输出设备有显示器、打印机、 绘图仪及数/模(D/A)转换装置等。 内蒙古农业大学机电工程学院
3．输入输出接口电路 外部设备是微型计算机系统与周围世界（也包括用计 算机的人）实现通信联系的渠道，包括输入设备和输出设 备。输入设备用于把原始信息和处理信息的程序输入到计 算机中去，并且将它们转换成计算机内部能够接受和识别 的二进制信息形式。常用的输入设备有键盘、鼠标、扫描 仪、条形码识别装置及模/数（A/D）转换装置等。输出设 备是将计算机的处理结果以人或其他设备所能接受或识别 的形式输出计算机，常用的输出设备有显示器、打印机、 绘图仪及数/模（D/A）转换装置等。 14
常用作外存储器（又称为辅助存储器）的磁盘、磁带和光 盘等，既可以作输入也可以作输出，也属于外部设备。外存储 器容量大，价格较低，但存取速度较慢，不能由CPU直接访问。 一般用来存放暂时不参与运行的程序和数据，这些程序和数据 在需要时可传送到主存，它是主存的补充和后援。 输入/输出接口电路，简称I/0接口，是CPU与外设进行信息 交换的桥梁，它是为解决CPU与外设之间信息传送的匹配问题而 入的电路。现代计算机的外部设备种类繁多、形式多样、工 作速度和性能各不相同，要把它们直接和CPU相连是不现实的， 因此，必须连接接口电路，相当于一个转换器，以保证输入/输 出设备（简称I/0设备）用计算机特性要求的形式发送或接收信 息，使主机与输入/输出设备并行协调的工作。 内蒙古农业大学机电工程学院 15
常用作外存储器（又称为辅助存储器）的磁盘、磁带和光 盘等，既可以作输入也可以作输出，也属于外部设备。外存储 器容量大，价格较低，但存取速度较慢，不能由CPU直接访问。 一般用来存放暂时不参与运行的程序和数据，这些程序和数据 在需要时可传送到主存，它是主存的补充和后援。 输入/输出接口电路，简称I/O接口，是CPU与外设进行信息 交换的桥梁，它是为解决CPU与外设之间信息传送的匹配问题而 引入的电路。现代计算机的外部设备种类繁多、形式多样、工 作速度和性能各不相同，要把它们直接和CPU相连是不现实的， 因此，必须连接接口电路，相当于一个转换器，以保证输入/输 出设备（简称I/O设备）用计算机特性要求的形式发送或接收信 息，使主机与输入/输出设备并行协调的工作。 15
