第7章TMS320C54x片内外设及其应用 7.1通用I/O引脚(GP1O) >在C54x芯片中提供了两条通用I/O(General Purpose VO,简称GPI/O)引脚： >外部标志输出XF >跳转控制输入BI而 >以TMS320VC5402A芯片为例，下列一些引脚可以在 不使用片内外设时被配置成为GPIO引脚： ·8条主机接口(HP)的数据引脚：HD0~HD7。 ·18条多缓冲串行口(McBSP)引脚： BCLKR0/1/2、BCLKX0/1/2、BDR0/1/2、 BDX0/1/2、BFSR0/1/2、BFSX0/1/2 6
第7章 TMS320C54x片内外设及其应用 Ø 在C54x芯片中提供了两条通用I/O(General Purpose I/O，简称GPI/O)引脚： Ø外部标志输出XF Ø跳转控制输入BIO 7.1 通用I/O引脚(GPIO) 6 Ø 以TMS320VC5402A芯片为例，下列一些引脚可以在 不使用片内外设时被配置成为GPIO引脚： • 8条主机接口(HPI)的数据引脚: HD0~HD7。 • 18条多缓冲串行口(McBSP)引脚: BCLKR0/1/2、BCLKX0/1/2、BDR0/1/2、 BDX0/1/2、BFSR0/1/2 、BFSX0/1/2
第7章TMS320C54x片内外设及其应用 7.1.1XF和B1O引脚 1.XF引脚 XF是一个输出引脚，输出电平可通过对ST1的D13 位(XF)进行控制。此外，XF引脚有一定的驱动能力。 2.B1O引脚 它是一个输入引脚。 可以作为查询引脚； 也可作为外部中断申请引脚， 山东大学生物医学工程刘忠国 7
第7章 TMS320C54x片内外设及其应用 1. XF引脚 XF是一个输出引脚，输出电平可通过对ST1的D13 位(XF)进行控制。此外，XF引脚有一定的驱动能力。 7.1.1 XF和BIO引脚 2.BIO引脚 它是一个输入引脚。 可以作为查询引脚； 也可作为外部中断申请引脚. 山东大学生物医学工程刘忠国 7
7.1通用I/O引脚(GP1O) 例7-1(1)采用XF引脚组成的告警电路。 告警时，用指令： SSBX XF,点亮LED; 不告警时，用指令：RSBX XF,熄灭LED。 R510 XF LED TMS320C5416 DSP 山东大学生物医学工程刘忠国 8
例7-1 (1) 采用XF引脚组成的告警电路。 告警时，用指令： SSBX XF，点亮LED； 不告警时，用指令：RSBX XF，熄灭LED。 山东大学生物医学工程刘忠国 8
7.1通用/O脚(GPIO) 例7-1(2)通过BIO引脚组成的监测电路，配合指令，完 成监控任务。 BC 1500h,BIO; ;当BI⑥为低时，程序转移到PC=1500h。 R510 XF TMS320C5416 LED DSP BIO 9
例7-1 (2) 通过BIO引脚组成的监测电路, 配合指令，完 成监控任务。 BC 1500h, BIO； ;当BIO为低时，程序转移到PC=1500h。 山东大学生物医学工程刘忠国 9 BIO TMS320C5416 DSP 3.3V K

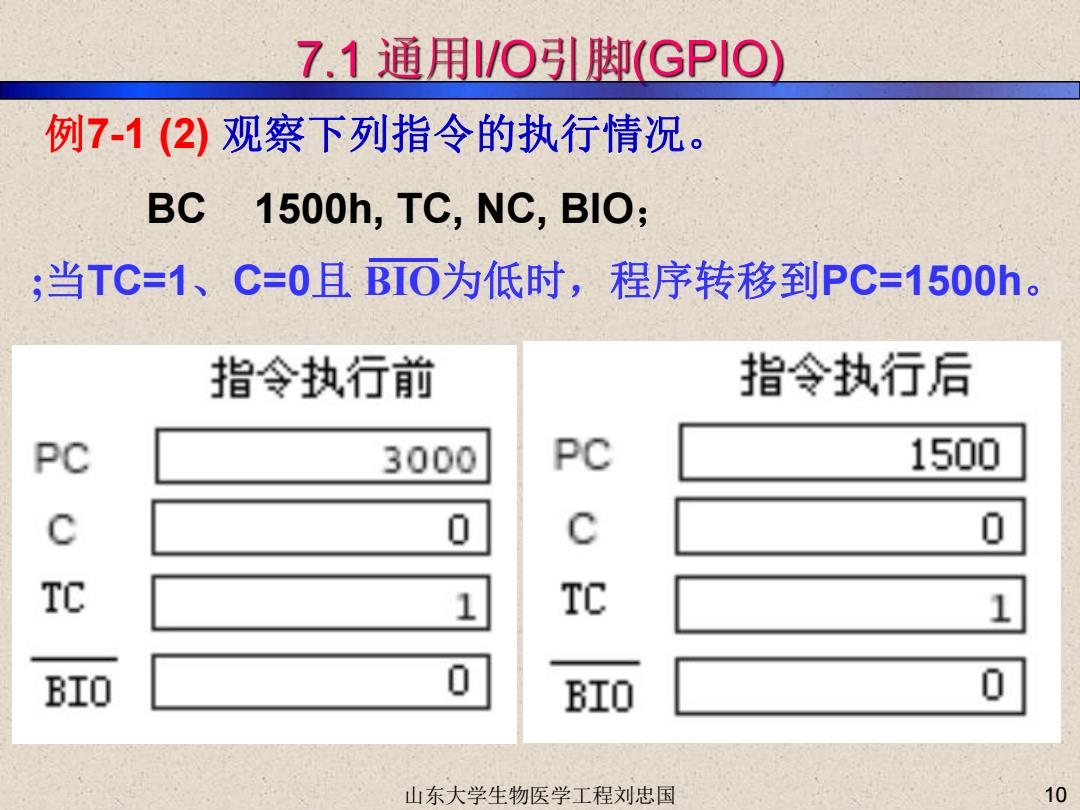

7.1通用/O引脚(GP1O) 例7-1(2)观察下列指令的执行情况。 BC 1500h,TC,NC,BIO; ;当TC=1、C=0且BI0为低时，程序转移到PC=1500h。 指令执行前 指令执行后 3000 PC 1500 0 tc Tc BIO BIO 山东大学生物医学工程刘忠国 10
例7-1 (2) 观察下列指令的执行情况。 BC 1500h, TC, NC, BIO； ;当TC=1、C=0且 BIO为低时，程序转移到PC=1500h。 山东大学生物医学工程刘忠国 10
