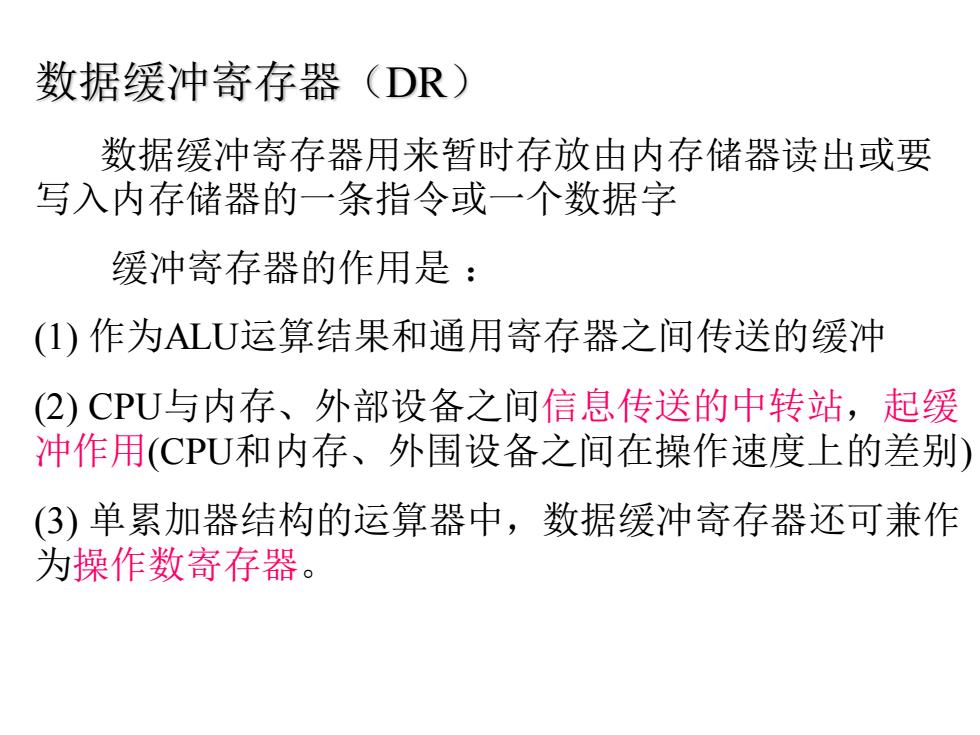

数据缓冲寄存器(DR) 数据缓冲寄存器用来暂时存放由内存储器读出或要 写入内存储器的一条指令或一个数据字 缓冲寄存器的作用是： (1)作为ALU运算结果和通用寄存器之间传送的缓冲 (2)CPU与内存、外部设备之间信息传送的中转站，起缓 冲作用(CPU和内存、外围设备之间在操作速度上的差别) (3)单累加器结构的运算器中，数据缓冲寄存器还可兼作 为操作数寄存器
数据缓冲寄存器（DR） 数据缓冲寄存器用来暂时存放由内存储器读出或要 写入内存储器的一条指令或一个数据字 缓冲寄存器的作用是 ： (1) 作为ALU运算结果和通用寄存器之间传送的缓冲 (2) CPU与内存、外部设备之间信息传送的中转站，起缓 冲作用(CPU和内存、外围设备之间在操作速度上的差别) (3) 单累加器结构的运算器中，数据缓冲寄存器还可兼作 为操作数寄存器
累加寄存器(ACC)及通用寄存器 累加寄存器ACC通常简称为累加器，是一个通用寄存 器。 功能：当运算器的算术逻辑单元ALU)执行算术或逻辑运 算时，为ALU提供一个工作区。累加寄存器暂时存放ALU 运算的结果信息。显然，运算器中至少要有一个累加寄存 器。 当使用多个累加器时，就变成通用寄存器堆结构，其 中任何一个可存放源操作数，也可存放结果操作数。在这 种情况下，需要在指令格式中对寄存器号加以编址
累加寄存器（ACC）及通用寄存器 累加寄存器ACC通常简称为累加器，是一个通用寄存 器。 功能：当运算器的算术逻辑单元ALU)执行算术或逻辑运 算时，为ALU提供一个工作区。累加寄存器暂时存放ALU 运算的结果信息。显然，运算器中至少要有一个累加寄存 器。 当使用多个累加器时，就变成通用寄存器堆结构，其 中任何一个可存放源操作数，也可存放结果操作数。在这 种情况下，需要在指令格式中对寄存器号加以编址

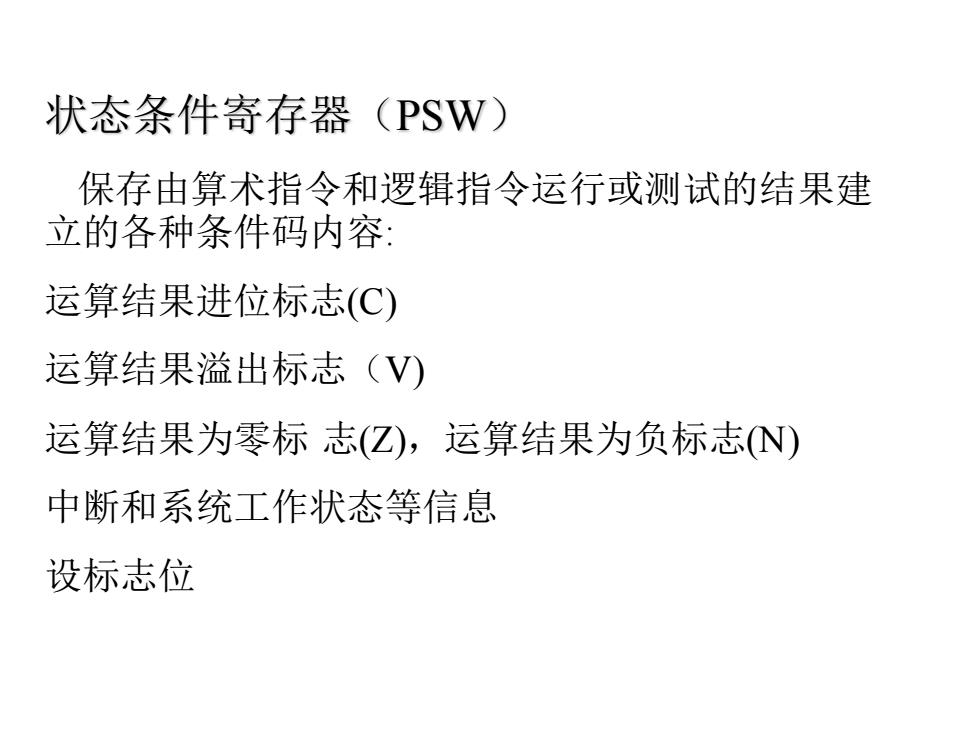

状态条件寄存器(PSW) 保存由算术指令和逻辑指令运行或测试的结果建 立的各种条件码内容： 运算结果进位标志(C) 运算结果溢出标志(V) 运算结果为零标志（亿），运算结果为负标志N) 中断和系统工作状态等信息 设标志位
状态条件寄存器（PSW） 保存由算术指令和逻辑指令运行或测试的结果建 立的各种条件码内容: 运算结果进位标志(C) 运算结果溢出标志（V) 运算结果为零标 志(Z)，运算结果为负标志(N) 中断和系统工作状态等信息 设标志位

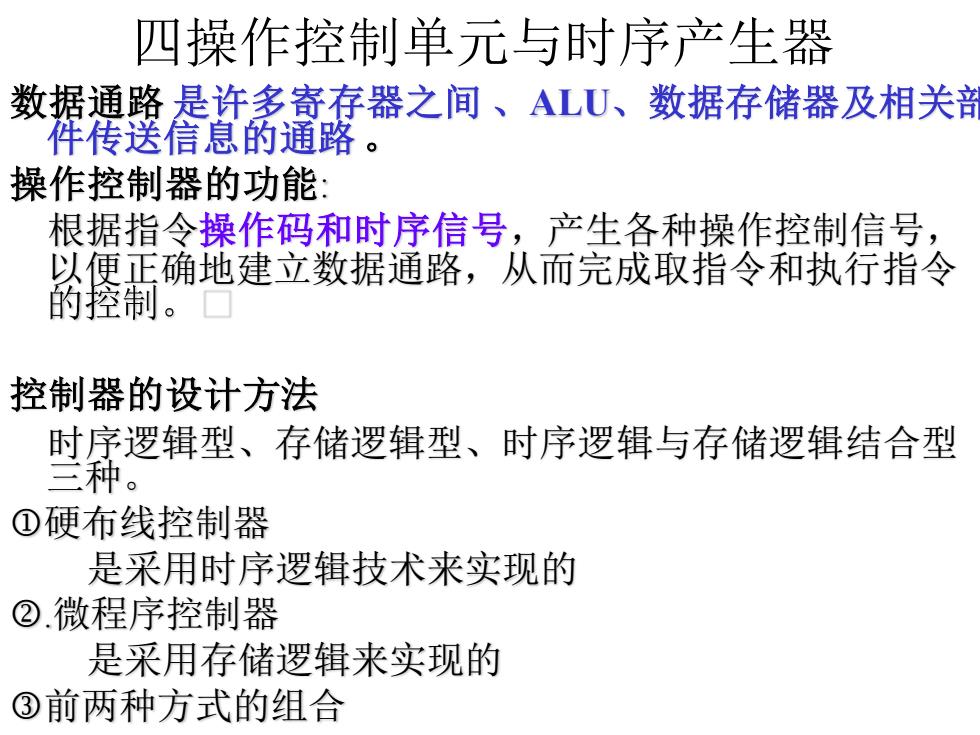

四操作控制单元与时序产生器 数据通路是许多寄存器之间、ALU、数据存储器及相关音 件传送信息的通路。 操作控制器的功能： 根据指令操作码和时序信号，产生各种操作控制信号， 以便正确地建立数据通路，从而完成取指令和执行指令 的控制。 控制器的设计方法 时序逻辑型、存储逻辑型、时序逻辑与存储逻辑结合型 三种。 ①硬布线控制器 是采用时序逻辑技术来实现的 ②.微程序控制器 是采用存储逻辑来实现的 ③前两种方式的组合
四操作控制单元与时序产生器 数据通路 是许多寄存器之间 、ALU、数据存储器及相关部 件传送信息的通路 。 操作控制器的功能: 根据指令操作码和时序信号，产生各种操作控制信号， 以便正确地建立数据通路，从而完成取指令和执行指令 控制器的设计方法 时序逻辑型、存储逻辑型、时序逻辑与存储逻辑结合型 三种。 硬布线控制器 是采用时序逻辑技术来实现的 .微程序控制器 是采用存储逻辑来实现的 前两种方式的组合

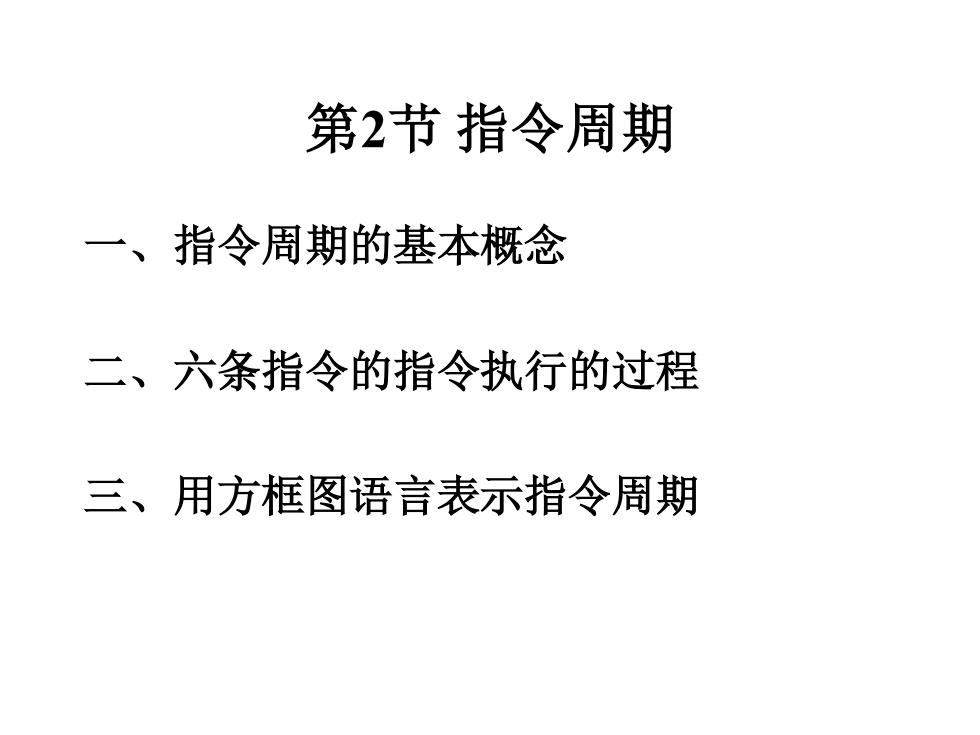

第2节指令周期 一、指令周期的基本概念 二、六条指令的指令执行的过程 三、用方框图语言表示指令周期
第2节 指令周期 一、指令周期的基本概念 二、六条指令的指令执行的过程 三、用方框图语言表示指令周期
