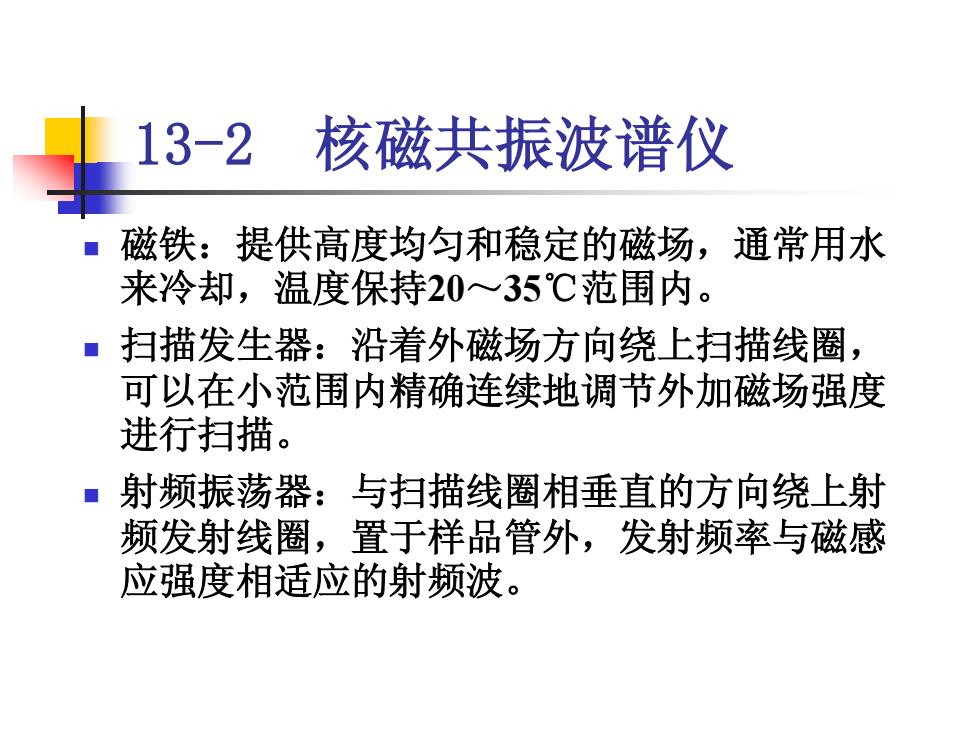

13-2 核磁共振波谱仪 磁铁：提供高度均匀和稳定的磁场，通常用水 来冷却，温度保持20~35℃范围内。 ■扫描发生器：沿着外磁场方向绕上扫描线圈， 可以在小范围内精确连续地调节外加磁场强度 进行扫描。 ■射频振荡器：与扫描线圈相垂直的方向绕上射 频发射线圈，置于样品管外，发射频率与磁感 应强度相适应的射频波
13-2 核磁共振波谱仪 磁铁：提供高度均匀和稳定的磁场，通常用水 来冷却，温度保持20～35℃范围内。 扫描发生器：沿着外磁场方向绕上扫描线圈， 可以在小范围内精确连续地调节外加磁场强度 进行扫描。 射频振荡器：与扫描线圈相垂直的方向绕上射 频发射线圈，置于样品管外，发射频率与磁感 应强度相适应的射频波
13-2核磁共振波谱仪 射频接收器和检测器：沿着样品管轴的 方向绕上接收线圈，接收共振信号。接 收线圈、扫描线圈、发射线圈三者互相 垂直，互不干扰。 样品容器：样品容器由不吸收射频辐射 的材料制成，通常以硼硅酸盐玻璃制成
射频接收器和检测器：沿着样品管轴的 方向绕上接收线圈，接收共振信号。接 收线圈、扫描线圈、发射线圈三者互相 垂直，互不干扰。 样品容器：样品容器由不吸收射频辐射 的材料制成，通常以硼硅酸盐玻璃制成。 13-2 核磁共振波谱仪
