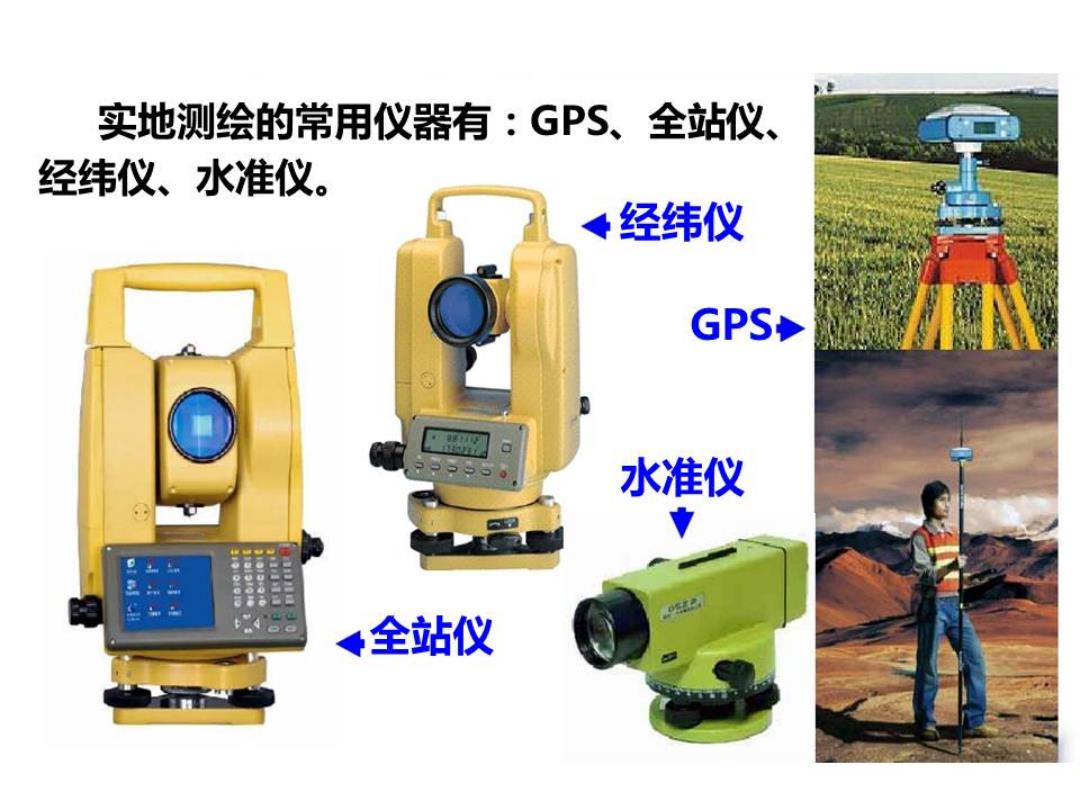

实地测绘的常用仪器有：GPS、全站仪、 经纬仪、水准仪。 ◆经纬仪 GPS> 水准仪 ◆全站仪

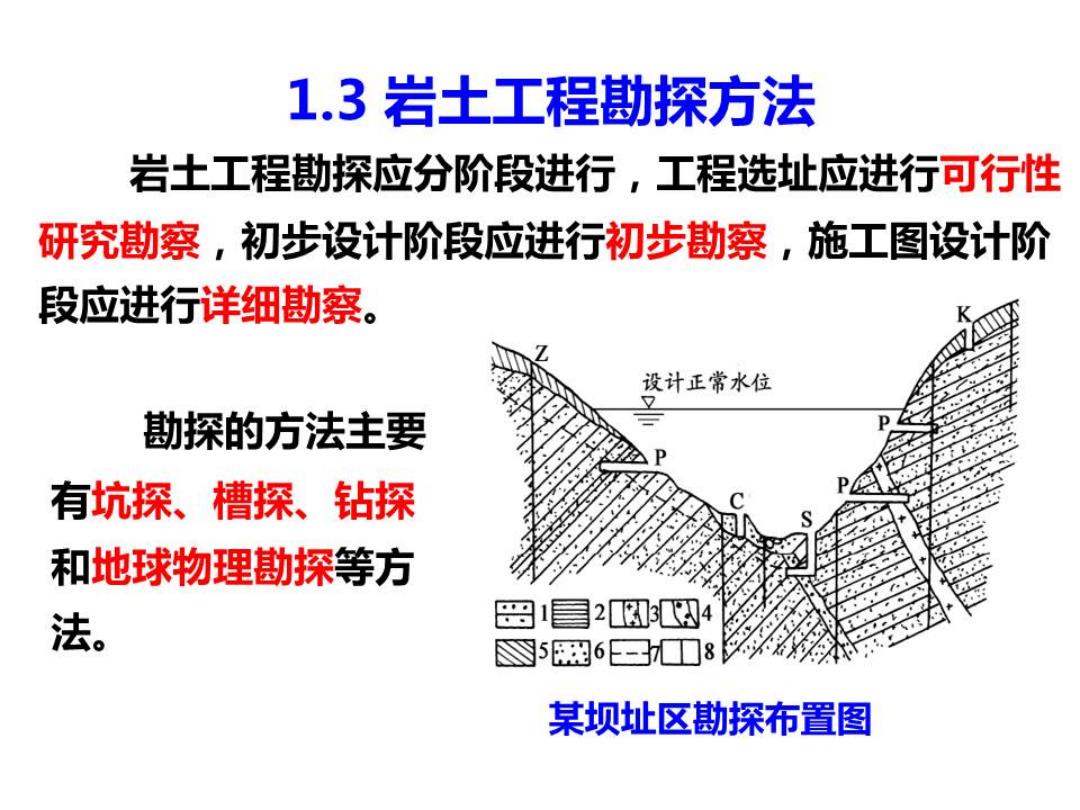

1.3岩土工程勘探方法 岩土工程勘探应分阶段进行，工程选址应进行可行性 研究勘察，初步设计阶段应进行初步勘察，施工图设计阶 段应进行详细勘察。 设计正常水位 又 勘探的方法主要 有坑探、槽探、钻探 和地球物理勘探等方 法。 岛12M3H 56-☐8 某坝址区勘探布置图
坑探、槽探是用人工或机械 方式挖掘坑、槽、井、洞，以便直 接观察土层的天然状态及各地层之 坑探示意图 间接触关系等地质结构，并取原状 土样。 钻探是用钻机在地层中钻孔 钻探勘察 并沿孔深取样，以鉴别和划分地表 下土层，获得深部的地质资料。是 工程地质勘察中应用最广泛的一种 勘察手段
1.4地基土的工程分类 这里指的土包括岩石，岩石是广义的土。 ●岩石：指颗粒间牢固联结的整体的或具有节理、 裂隙的岩体。其承载能力视岩石风化程度而异，一般在 200~4000kpa: ·碎石土：按粗细程度又分为块石、碎石、角砾 等，其承载力约在200~1000kpa: ·砂土：按粗细程度分砾砂、粗砂、中砂、细砂、 粉砂，地基承载力在140~500kpa:
·粉土：其工程性质 介于粘性土和上述无粘性土 杂填土 之间的土。 ·粘性土：具有明显 粘士 的粘性、可塑性、压缩性 , 地基承载力在105~410kpa ·人工填土：包括素 填土、杂填土、冲填土；成 卵石夹士 分、工程性质复杂。 层分市示意图
