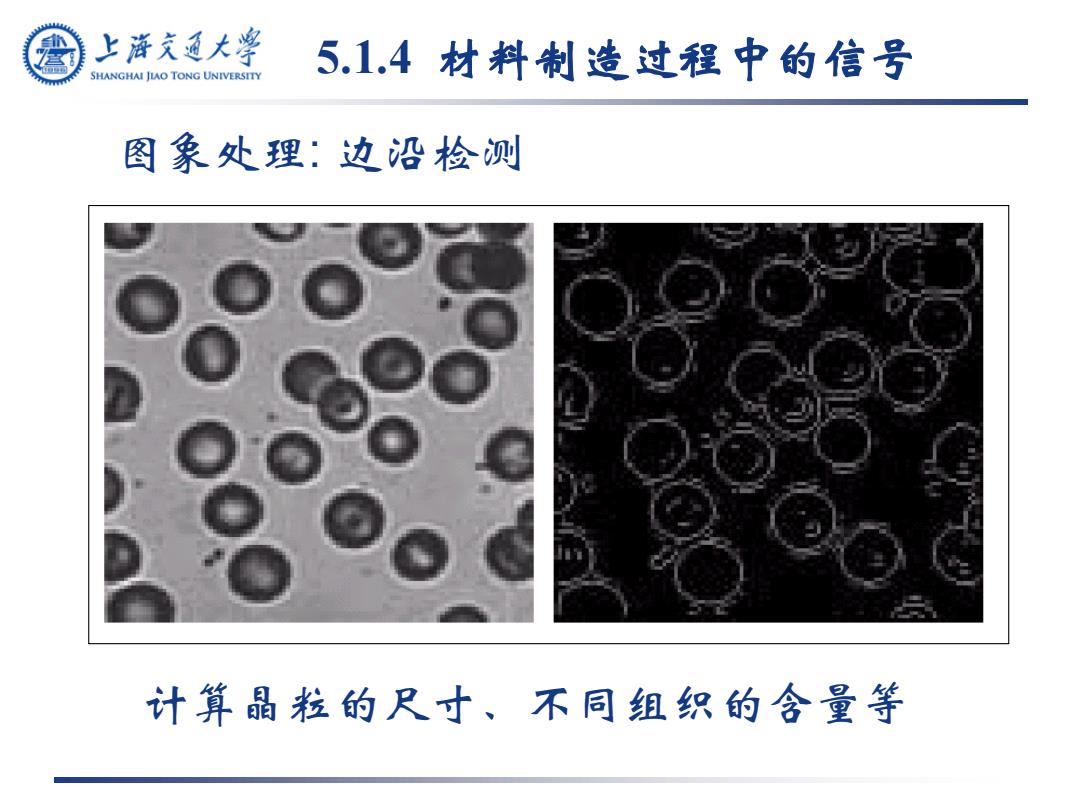

上游充廷大学 SHANGHAI JLAO TONG UNIVERSITY 5.1.4材料制造过程中的信号 图象处理：边沿检测 计算晶粒的尺寸、不同组织的会量等
图象处理: 边沿检测 计算晶粒的尺寸、不同组织的含量等 5.1.4 材料制造过程中的信号

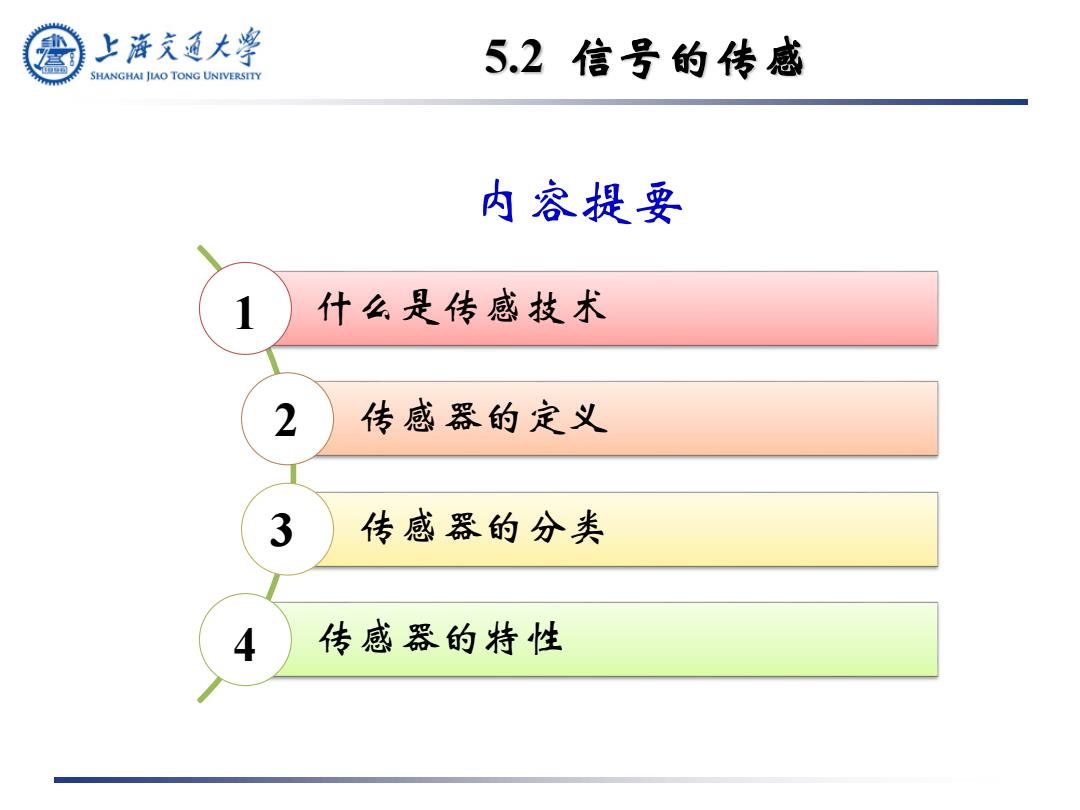

上游充通大学 5.2信号的传感 SHANGHAI JLAO TONG UNIVERSITY 内容提要 1 什么是传感技术 2 传感器的定义 3 传感器的分类 4 传感器的特性
5.2 信号的传感 什么是传感技术 传感器的定义 传感器的分类 传感器的特性 内容提要 1 2 3 4

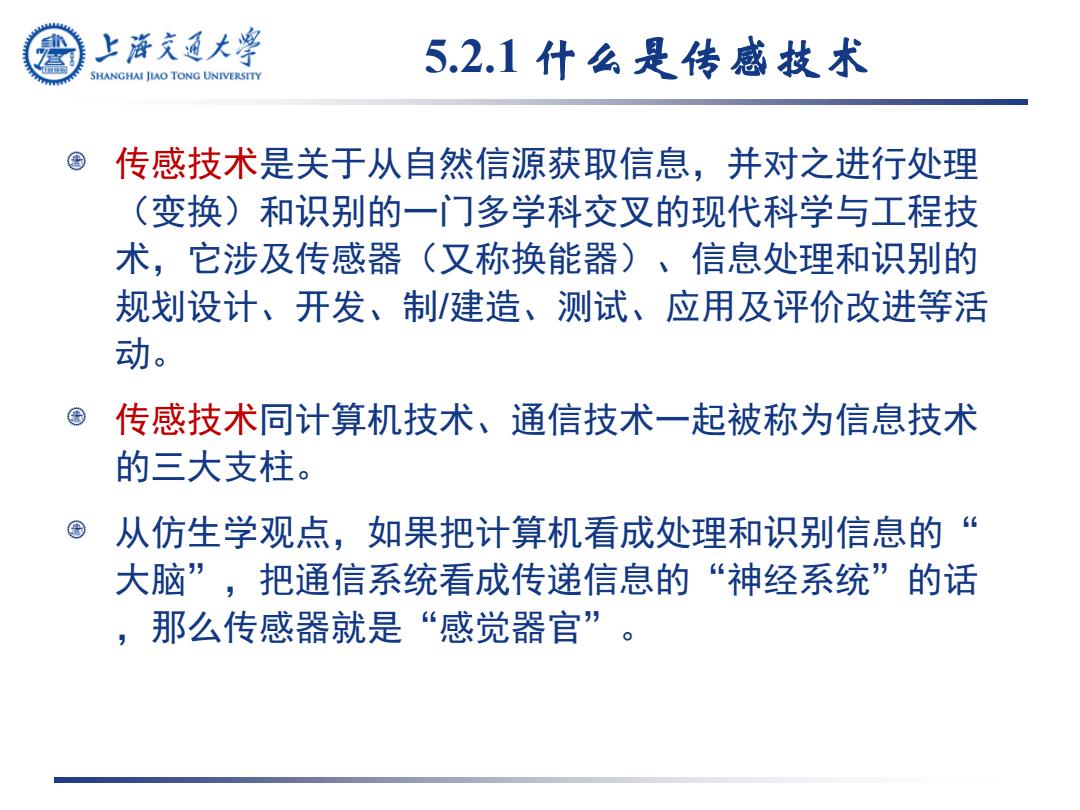

上游充通大学 5.2.1什么是传感技术 SHANGHAI JLAO TONG UNIVERSITY 传感技术是关于从自然信源获取信息，并对之进行处理 (变换)和识别的一门多学科交叉的现代科学与工程技 术，它涉及传感器（又称换能器）、信息处理和识别的 规划设计、开发、制/建造、测试、应用及评价改进等活 动。 传感技术同计算机技术、通信技术一起被称为信息技术 的三大支柱。 从仿生学观点，如果把计算机看成处理和识别信息的 大脑”，把通信系统看成传递信息的“神经系统”的话 y 那么传感器就是“感觉器官
5.2.1 什么是传感技术 传感技术是关于从自然信源获取信息，并对之进行处理 （变换）和识别的一门多学科交叉的现代科学与工程技 术，它涉及传感器（又称换能器）、信息处理和识别的 规划设计、开发、制/建造、测试、应用及评价改进等活 动。 传感技术同计算机技术、通信技术一起被称为信息技术 的三大支柱。 从仿生学观点，如果把计算机看成处理和识别信息的“ 大脑”，把通信系统看成传递信息的“神经系统”的话 ，那么传感器就是“感觉器官
上浒充通大学 5.2.2传感器的定义 SHANGHAI JLAO TONG UNIVERSITY 将被测非电量信号转换为与之有确定对应关系的电量输出 的器件或装置，也叫变换器、换能器或探测器。通常，传 感器由敏感元件和转换电路组成，如图： 被测 有用 有用 输出 非电量 敏感 非电量 转换 电量 信号调节 电量 元件 元件 转换电路 辅助电路 传感器结构示意图
将被测非电量信号转换为与之有确定对应关系的电量输出 的器件或装置，也叫变换器、换能器或探测器。通常，传 感器由敏感元件和转换电路组成，如图： 传感器结构示意图 5.2.2 传感器的定义

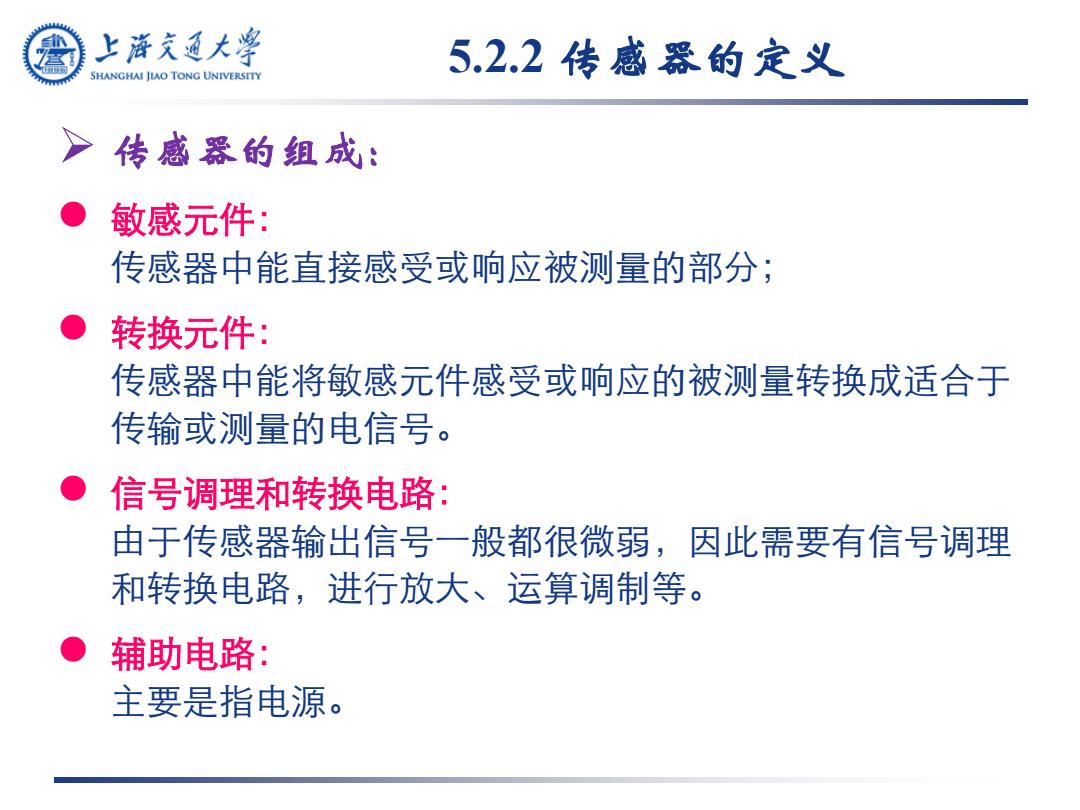

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 5.2.2传感器的定义 >传感器的组成： 敏感元件： 传感器中能直接感受或响应被测量的部分； 转换元件： 传感器中能将敏感元件感受或响应的被测量转换成适合于 传输或测量的电信号。 信号调理和转换电路： 由于传感器输出信号一般都很微弱，因此需要有信号调理 和转换电路，进行放大、运算调制等。 辅助电路： 主要是指电源
传感器的组成： 敏感元件： 传感器中能直接感受或响应被测量的部分； 转换元件： 传感器中能将敏感元件感受或响应的被测量转换成适合于 传输或测量的电信号。 信号调理和转换电路： 由于传感器输出信号一般都很微弱，因此需要有信号调理 和转换电路，进行放大、运算调制等。 辅助电路： 主要是指电源。 5.2.2 传感器的定义
