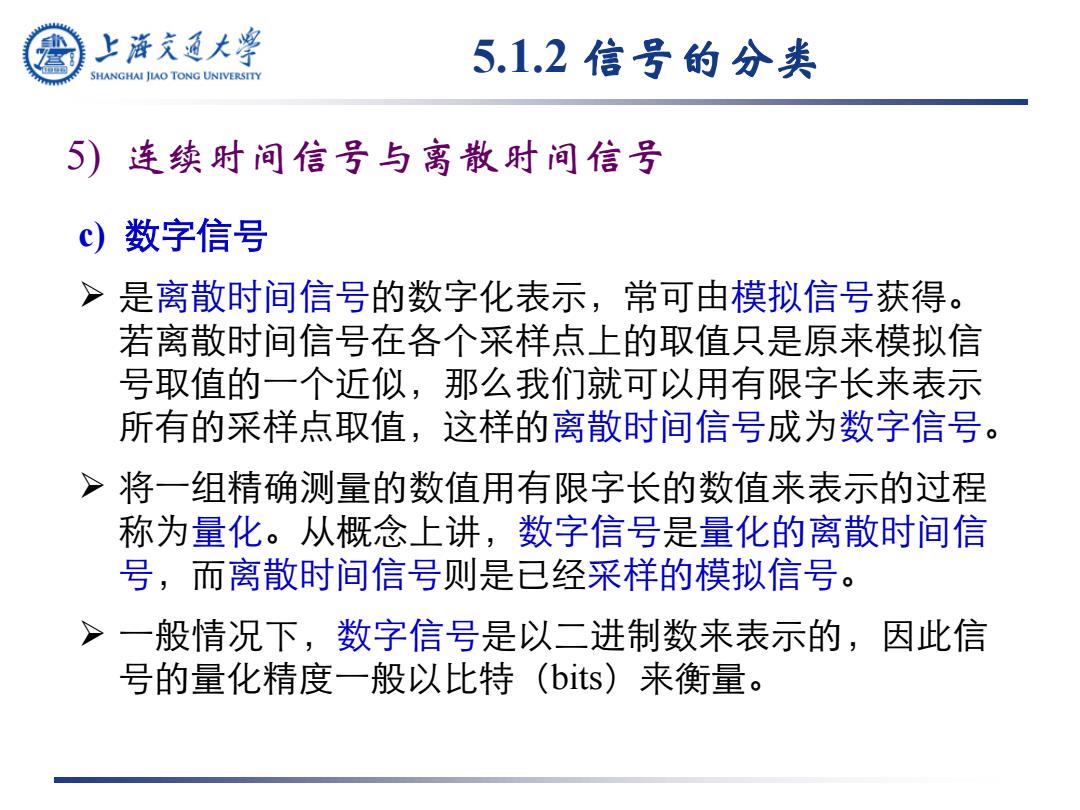

上游充通大学 5.1.2信号的分类 SHANGHAI JLAO TONG UNIVERSITY 5)连续时间信号与离散时间信号 c)数字信号 >是离散时间信号的数字化表示，常可由模拟信号获得。 若离散时间信号在各个采样点上的取值只是原来模拟信 号取值的一个近似，那么我们就可以用有限字长来表示 所有的采样点取值，这样的离散时间信号成为数字信号。 >将一组精确测量的数值用有限字长的数值来表示的过程 称为量化。从概念上讲，数字信号是量化的离散时间信 号，而离散时间信号则是已经采样的模拟信号。 般情况下，数字信号是以二进制数来表示的，因此信 号的量化精度一般以比特(bits)来衡量
5) 连续时间信号与离散时间信号 c) 数字信号 是离散时间信号的数字化表示，常可由模拟信号获得。 若离散时间信号在各个采样点上的取值只是原来模拟信 号取值的一个近似，那么我们就可以用有限字长来表示 所有的采样点取值，这样的离散时间信号成为数字信号。 将一组精确测量的数值用有限字长的数值来表示的过程 称为量化。从概念上讲，数字信号是量化的离散时间信 号，而离散时间信号则是已经采样的模拟信号。 一般情况下，数字信号是以二进制数来表示的，因此信 号的量化精度一般以比特（bits）来衡量。 5.1.2 信号的分类
上浒充通大学 5.1.2信号的分类 SHANGHAI JLAO TONG UNIVERSITY c)数字信号一 时间和幅度上都是离散（量化）的信号 on off 开关信号 脉冲队列 输入： 输入： 检测一个开关的打开/闭合 读光学编码器的输出信号 输出： 输出： 打开/关闭一个阀门 产生一个方波
c) 数字信号 —— 时间和幅度上都是离散(量化)的信号 on off t 开关信号 输入： 检测一个开关的打开/闭合 输出： 打开/关闭一个阀门 1- 0- t 脉冲队列 输入： 读光学编码器的输出信号 输出： 产生一个方波 5.1.2 信号的分类
上游充通大学 5.1.3信号的特性 SHANGHAI JLAO TONG UNIVERSITY 确定信号的时间特性 信号的特征首先变现为它的时间特性，即信号随时间变化的快慢、 幅度变化的特性，在时域上分析信号称为时域分析。 确定信号的频率特性 ·代表信号变化快慢的物理量，在频域上分析信号称为频域分析。 ·任何一种信号都可以转换成一组正弦波的迭加 ·不同的信号频率不同： ·语音：<4kHz ·音乐：<20kHz ·超声：20kHz~XXMHz ·FM收音机：MHz ·雷达：XGHz ●
5.1.3 信号的特性 确定信号的时间特性 • 信号的特征首先变现为它的时间特性，即信号随时间变化的快慢、 幅度变化的特性，在时域上分析信号称为时域分析。 确定信号的频率特性 • 代表信号变化快慢的物理量，在频域上分析信号称为频域分析。 • 任何一种信号都可以转换成一组正弦波的迭加 • 不同的信号频率不同： • 语音：<4kHz • 音乐：<20kHz • 超声：20kHz~xxMHz • FM收音机：MHz • 雷达：xGHz • …
上浒充通大学 5.1.4材料制造过程中的信号 SHANGHAI JLAO TONG UNIVERSITY asuol2 3g学y3始"县e 10050 ww 2005 温度 250 年年●。 压力 电流、 信号 电压 硬度 金相 粗糙 照片 度
5.1.4 材料制造过程中的信号 温度 压力 硬度 粗糙 度 金相 照片 电流、 电压 信号

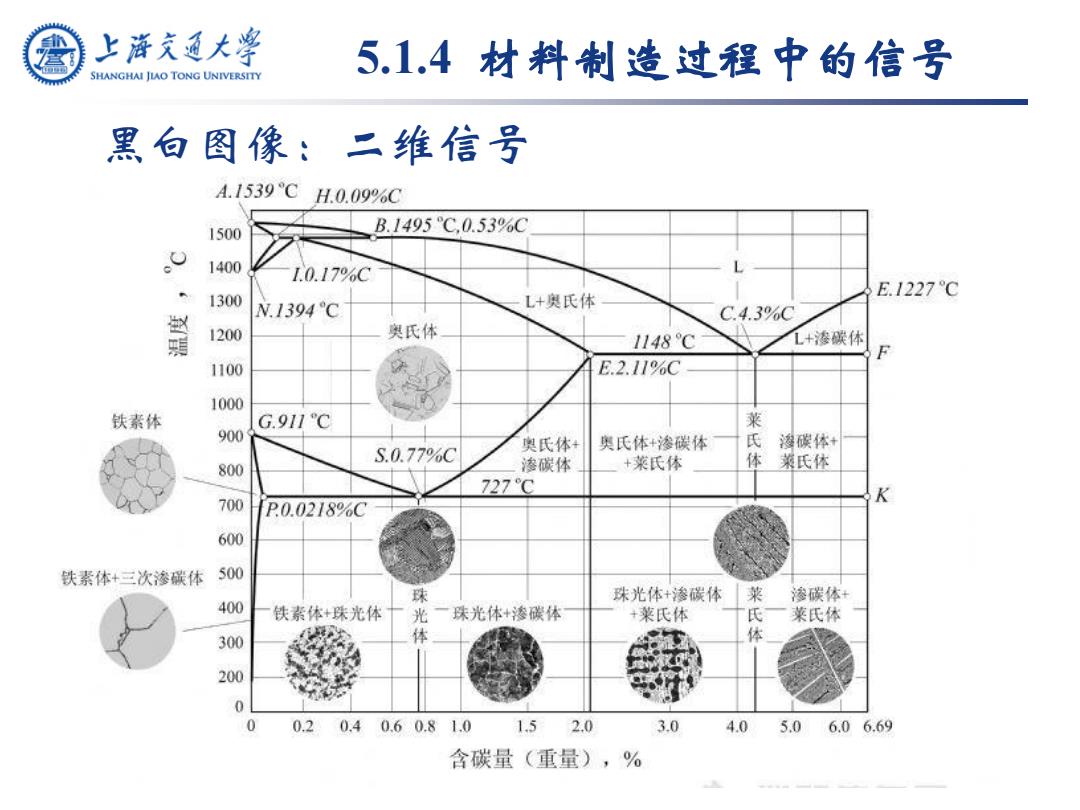

上浒充通大学 5.1.4材料制造过程中的信号 SHANGHAI JLAO TONG UNIVERSITY 黑白图像：二维信号 A.1539℃ H.0.09%C 1500 B.1495C,0.53%C 1400 1.0.17%C L E.1227C 1300 N.1394℃ L+奥氏体 C.4.3%C 1200 奥氏体 1148℃ L+渗碳体 F 1100 E.2.11%C 1000 铁素体 G.911℃ 900 奥氏体+渗碳体 氏 海碳体+ S.0.77%C 奥氏体+ 800 渗碳体 +莱氏体 莱氏体 727℃ 700 K P0.0218%C 600 铁素体+三次渗碳体 500 珠 珠光体+渗碳体 莱 渗碳体+ 400 铁素体+珠光体十 光一珠光体+渗碳体 +莱氏体 氏 菜氏体 300 体 体 200 0 0 0.2 0.40.60.81.0 1.5 2.0 3.0 4.05.0 6.06.69 含碳量（重量），%
黑白图像：二维信号 5.1.4 材料制造过程中的信号
