打开电源后请手摸一下大功率三极管和8欧姆10W电阻，检 查有无发烫现象，若有请关断电源，再检查电路连接是否正确 和1K电位器Rp是否调到0欧姆。如果大功率三极管和8欧姆 10W电阻无发烫现象进入步骤3。 3、接入信号源，在输出端8欧姆10W电阻用示波器可以观察到 正弦波输出，调节示波器的水平和垂直旋纽，将波形在示波器 屏幕上放大，可以观察到交越失真现象。缓慢调节1K电位器 Rp(使Rp缓慢增加)，可以看到输出正弦波交越失真减小， 调节Rp直到输出正弦波交越失真现象刚好消失为止。 4、测量直流电源提供的平均功率（可用示波器或万用表测量 R,、R两端对地的直流电位，并根据万用表测得的R7、R的电 阻值求得直流电源输出平均电流)，8欧姆10W电阻上的输出 功率，并计算整个放大电路的效率。 5、 逐步加大信号源输入正弦波的幅度，使输出波形幅度最大 且不削波为止，测量直流电源提供的平均功率，8欧姆10W电 阻上的输出功率，并计算整个放大电路的效率

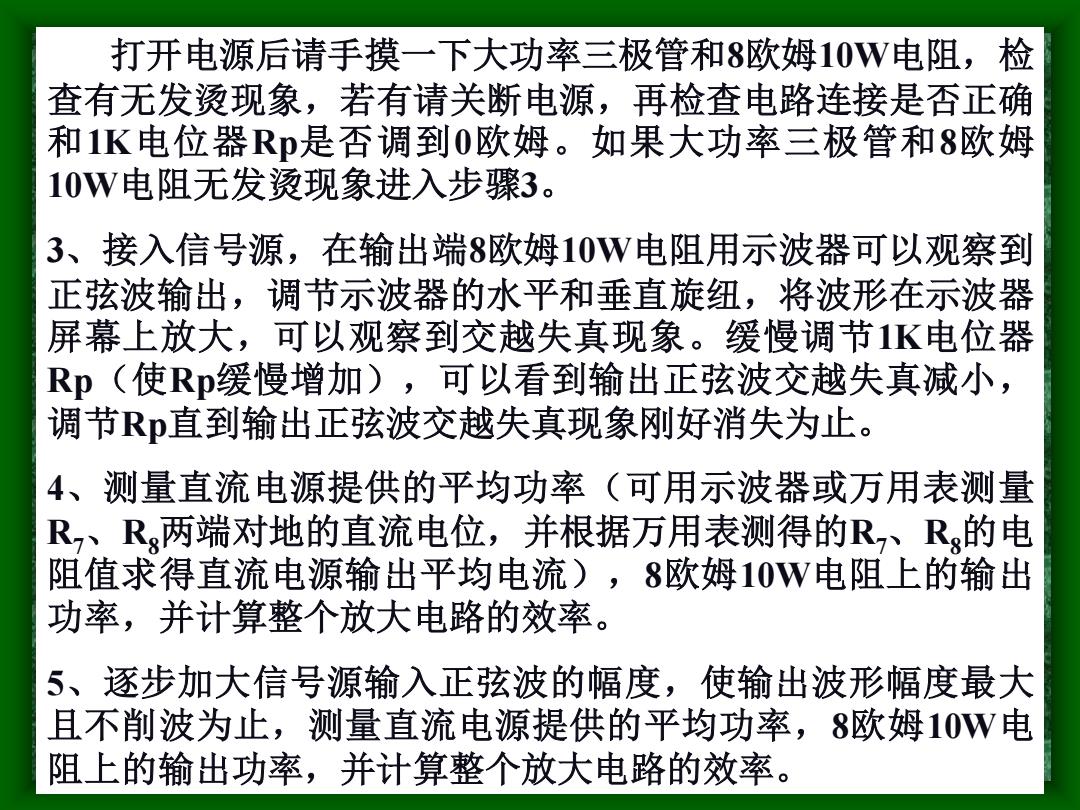

17 打开电源后请手摸一下大功率三极管和8欧姆10W电阻，检 查有无发烫现象，若有请关断电源，再检查电路连接是否正确 和1K电位器Rp是否调到0欧姆。如果大功率三极管和8欧姆 10W电阻无发烫现象进入步骤3。 3、接入信号源，在输出端8欧姆10W电阻用示波器可以观察到 正弦波输出，调节示波器的水平和垂直旋纽，将波形在示波器 屏幕上放大，可以观察到交越失真现象。缓慢调节1K电位器 Rp（使Rp缓慢增加），可以看到输出正弦波交越失真减小， 调节Rp直到输出正弦波交越失真现象刚好消失为止。 4、测量直流电源提供的平均功率（可用示波器或万用表测量 R7、R8两端对地的直流电位，并根据万用表测得的R7、R8的电 阻值求得直流电源输出平均电流），8欧姆10W电阻上的输出 功率，并计算整个放大电路的效率。 5、逐步加大信号源输入正弦波的幅度，使输出波形幅度最大 且不削波为止，测量直流电源提供的平均功率，8欧姆10W电 阻上的输出功率，并计算整个放大电路的效率

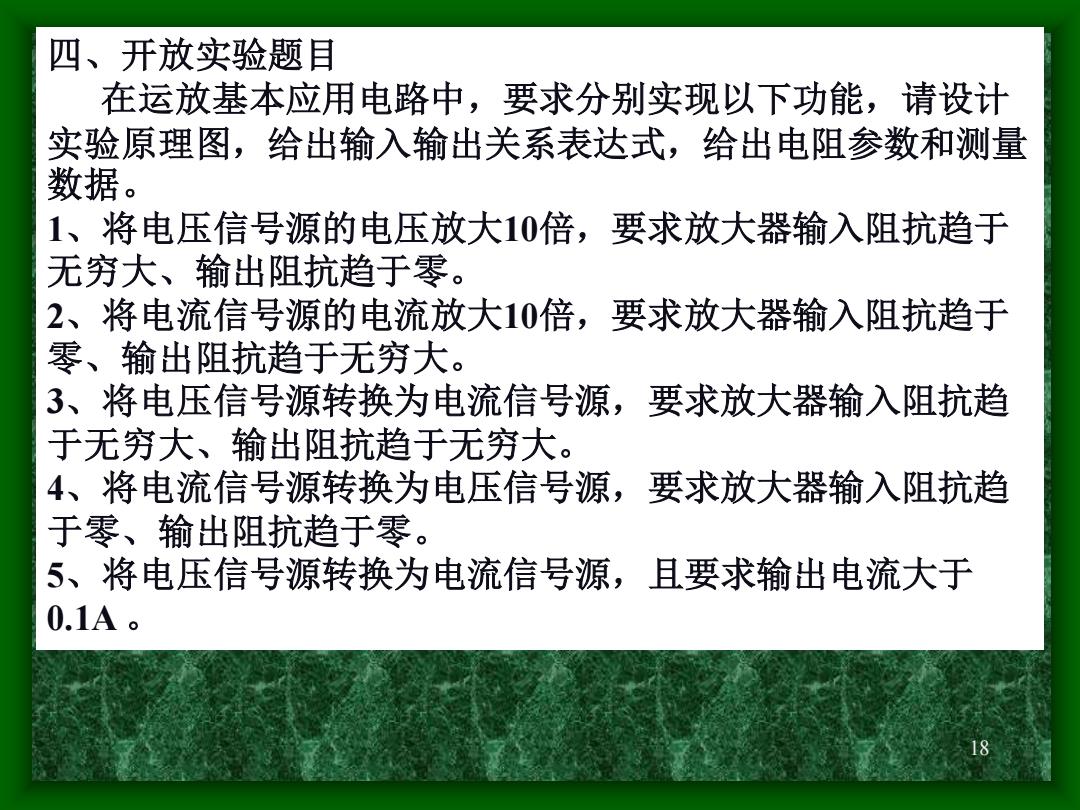

四、开放实验题目 在运放基本应用电路中，要求分别实现以下功能，请设计 实验原理图，给出输入输出关系表达式，给出电阻参数和测量 数据。 1、将电压信号源的电压放大10倍，要求放大器输入阻抗趋于 无穷大、输出阻抗趋于零。 2、将电流信号源的电流放大10倍，要求放大器输入阻抗趋于 零、输出阻抗趋于无穷大。 3、将电压信号源转换为电流信号源，要求放大器输入阻抗趋 于无穷大、输出阻抗趋于无穷大。 4、将电流信号源转换为电压信号源，要求放大器输入阻抗趋 于零、输出阻抗趋于零。 5、将电压信号源转换为电流信号源，且要求输出电流大于 0.1A
18 四、开放实验题目 在运放基本应用电路中，要求分别实现以下功能，请设计 实验原理图，给出输入输出关系表达式，给出电阻参数和测量 数据。 1、将电压信号源的电压放大10倍，要求放大器输入阻抗趋于 无穷大、输出阻抗趋于零。 2、将电流信号源的电流放大10倍，要求放大器输入阻抗趋于 零、输出阻抗趋于无穷大。 3、将电压信号源转换为电流信号源，要求放大器输入阻抗趋 于无穷大、输出阻抗趋于无穷大。 4、将电流信号源转换为电压信号源，要求放大器输入阻抗趋 于零、输出阻抗趋于零。 5、将电压信号源转换为电流信号源，且要求输出电流大于 0.1A
