第四章 光现象 专题3 探究光的反射和平面镜成像的特点

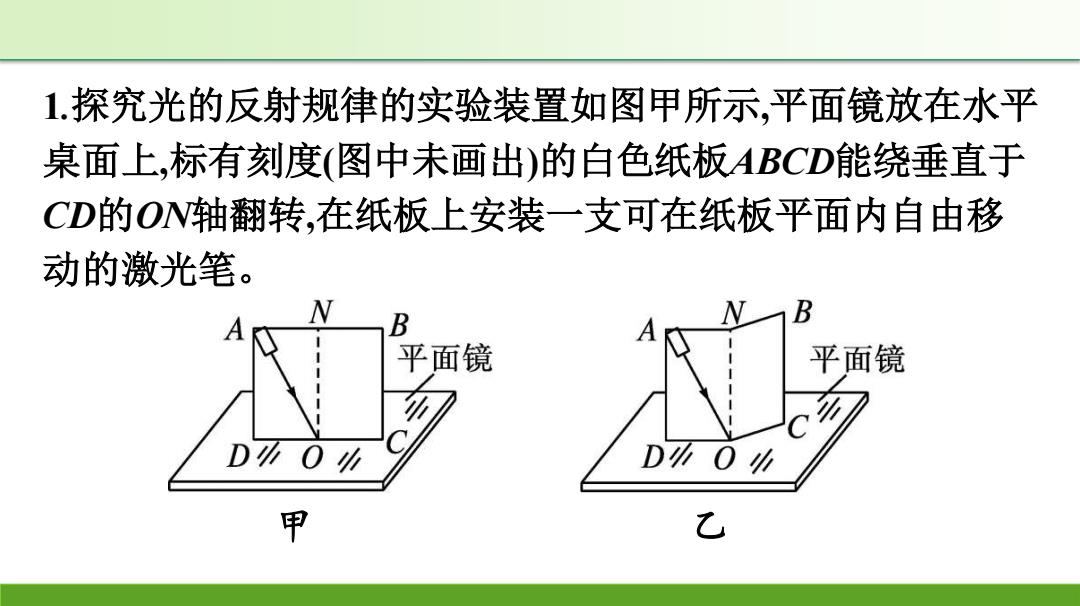

1.探究光的反射规律的实验装置如图甲所示，平面镜放在水平 桌面上，标有刻度（图中未画出）的白色纸板ABCD能绕垂直于 CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移 动的激光笔。 N B B 平面镜 平面镜 D%0 甲 乙
1.探究光的反射规律的实验装置如图甲所示,平面镜放在水平 桌面上,标有刻度(图中未画出)的白色纸板ABCD能绕垂直于 CD的ON轴翻转,在纸板上安装一支可在纸板平面内自由移 动的激光笔。 甲 乙

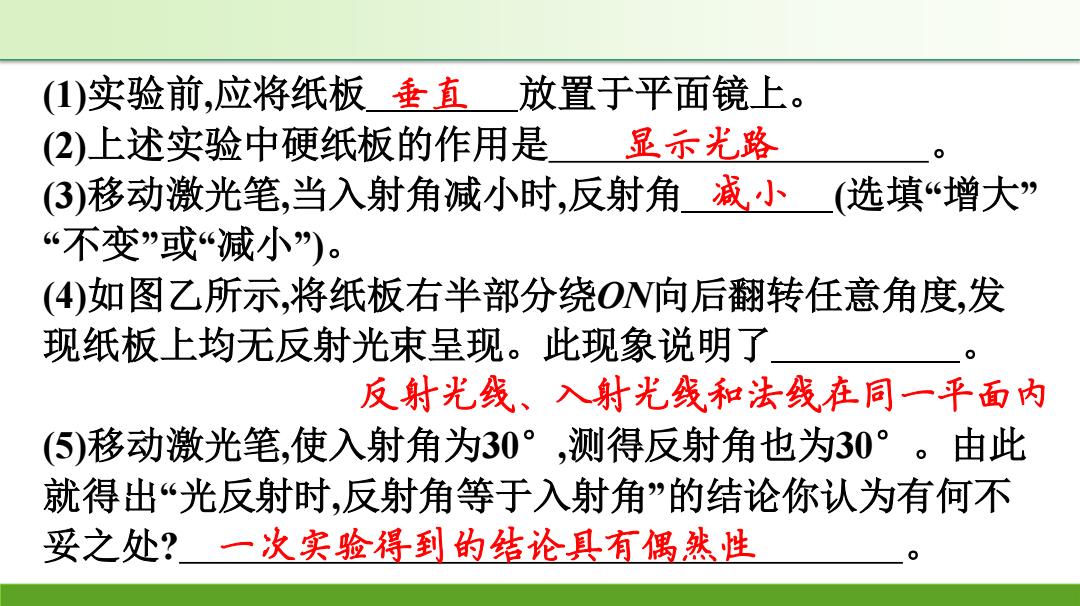

(1)实验前，应将纸板垂直放置于平面镜上。 (2)上述实验中硬纸板的作用是 显示光路 3)移动激光笔，当入射角减小时，反射角减小（选填“增大” “不变”或“减小)。 (4)如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发 现纸板上均无反射光束呈现。此现象说明了 反射光线、入射光线和法线在同一平面内 (⑤)移动激光笔，使入射角为30°，测得反射角也为30°。由此 就得出“光反射时，反射角等于入射角”的结论你认为有何不 妥之处？一次实验得到的结论具有偶然性
(1)实验前,应将纸板 放置于平面镜上。 (2)上述实验中硬纸板的作用是 。 (3)移动激光笔,当入射角减小时,反射角 (选填“增大” “不变”或“减小”)。 (4)如图乙所示,将纸板右半部分绕ON向后翻转任意角度,发 现纸板上均无反射光束呈现。此现象说明了 。 (5)移动激光笔,使入射角为30° ,测得反射角也为30°。由此 就得出“光反射时,反射角等于入射角”的结论你认为有何不 妥之处? 。 垂直 显示光路 减小 反射光线、入射光线和法线在同一平面内 一次实验得到的结论具有偶然性

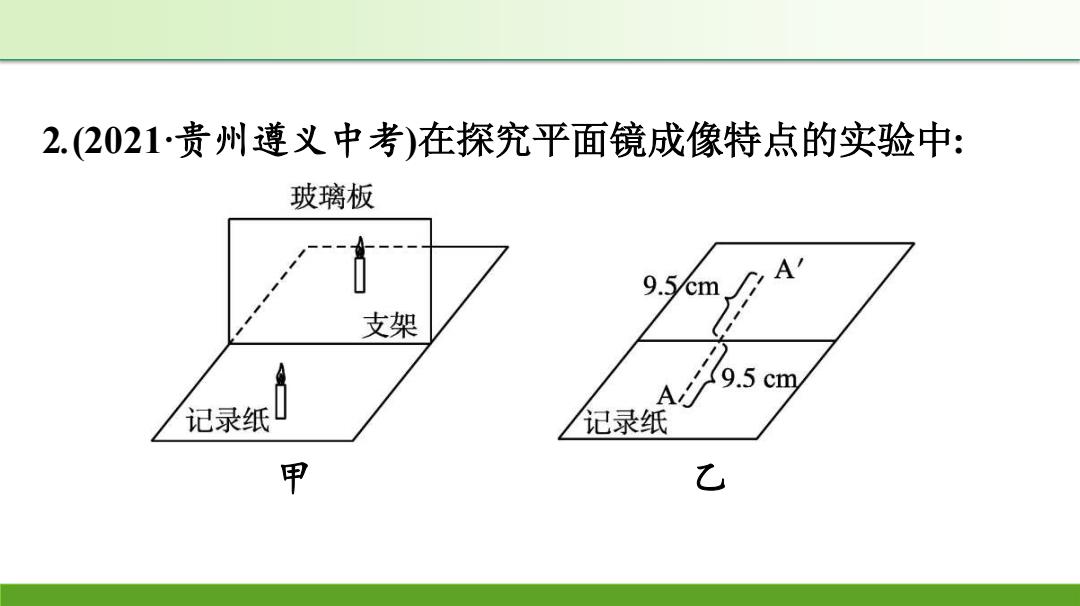

2.(2021·贵州遵义中考)在探究平面镜成像特点的实验中： 玻璃板 .5 cm 支架 A9.5 cm 记录纸 记录纸 甲
2.(2021·贵州遵义中考)在探究平面镜成像特点的实验中: 甲 乙
(1)如图甲所示，将点燃的蜡烛放置在玻璃板前，通过玻璃板能 观察到蜡烛的像，其成像原理是光的反射 (2)图乙为某同学完成实验后的记录纸，根据记录，他分析得出 了“物体通过平面镜所成的像到平面镜的距离与物体到平面 镜的距离相等”的实验结论。请你指出该同学实验中存在的 问题： 该同学只进行一次实验就得出结论，实验结论不具有普遍性
(1)如图甲所示,将点燃的蜡烛放置在玻璃板前,通过玻璃板能 观察到蜡烛的像,其成像原理是 。 (2)图乙为某同学完成实验后的记录纸,根据记录,他分析得出 了“物体通过平面镜所成的像到平面镜的距离与物体到平面 镜的距离相等”的实验结论。请你指出该同学实验中存在的 问题: 。 光的反射 该同学只进行一次实验就得出结论,实验结论不具有普遍性
