历粤毛子代枝七” 6.1存储器分类及主要指标 XIDIAN UNIVERSITY 存储器的性能指标-存储容量 存储容量=NXM(字数X字长) N:芯片内的存储单元个数，取决于地址线个数 M:每个存储单元内的二进制bit位数，取决于数据线个数 SRAM 型号 6264 62128 62256 62512 2114 6116 8KB 16KB 32KB 64KB 容量 1K×4 2K×8 8K×8 16K×8 32K×8 64K×8 EPROM 型号 2716 2764 27256 27512 容量 2KB 8KB 32KB 64KB 2KX8 8K×8 32K×8 64K×8 存储容量=NXM(字数X字长)
存储器的性能指标-存储容量 存储容量 = N×M（字数×字长） N：芯片内的存储单元个数，取决于地址线个数 M：每个存储单元内的二进制bit位数，取决于数据线个数 存储容量 = N×M（字数×字长） EPROM SRAM 型号 6264 62128 62256 62512 2114 6116 容量 8KB 16KB 32KB 64KB 1K×4 2K×8 8K×8 16K×8 32K×8 64K×8 型号 2716 2764 27256 27512 容量 2KB 8KB 32KB 64KB 2K×8 8K×8 32K×8 64K×8 6.1 存储器分类及主要指标
历些毛子代枝大” 6.1存储器分类及主要指标 XIDIAN UNIVERSITY 存储器的性能指标-存储容量（地址范围与容量关系计算） ·存储器地址范围分析 一个32KB的存储器首地址为4000H,求其末尾地址。 ·存储器容量计算 1)一个RAM,能存储1024个字，求容量 2)一个RAM,首地址为9000H,末尾地址为0 FFFFH,求其 容量 徽机原理与系统设计 第六章存储器设计 董明皓 dminghao@xidian.edu.cn 13
存储器的性能指标-存储容量（地址范围与容量关系计算） • 存储器地址范围分析 一个32KB的存储器首地址为4000H，求其末尾地址。 • 存储器容量计算 1）一个RAM，能存储1024个字，求容量 2）一个RAM，首地址为9000H，末尾地址为0FFFFH，求其 容量 6.1 存储器分类及主要指标 微机原理与系统设计 第六章 存储器设计 董明皓 13 dminghao@xidian.edu.cn
历粤毛子代枝大” 知识导入 XIDIAN UNIVERSITY ○存储器的性能指标-存储容量（地址换算） 1K=1*1024=20*210=210= 10000000000=400H 2K=2*1024-2*2”=2”= 100000000000=800H 51015 32K=32*1024=2*2=2= 1000000000000000=8000H 61016 64K=64*1024=2*2=2=10000000000000000=10000H 徽机原理与系统设计 第六章存储器设计 董明皓 dminghao@xidian.edu.cn
存储器的性能指标-存储容量（地址换算） 1 K =1*1024=2 *2 =2 = 100 0000 0000 = 400H 2 K =2*1024=2 *2 =2 = 1000 0000 0000 = 800H 32K =32*1024=2 *2 =2 = 1000 0000 0000 0000 = 8000H 64K =64*1024=2 *2 =2 = 1 0000 0000 0000 0000 =10000H 0 10 10 5 10 15 6 10 16 1 10 11 知识导入 微机原理与系统设计 第六章 存储器设计 董明皓 14 dminghao@xidian.edu.cn

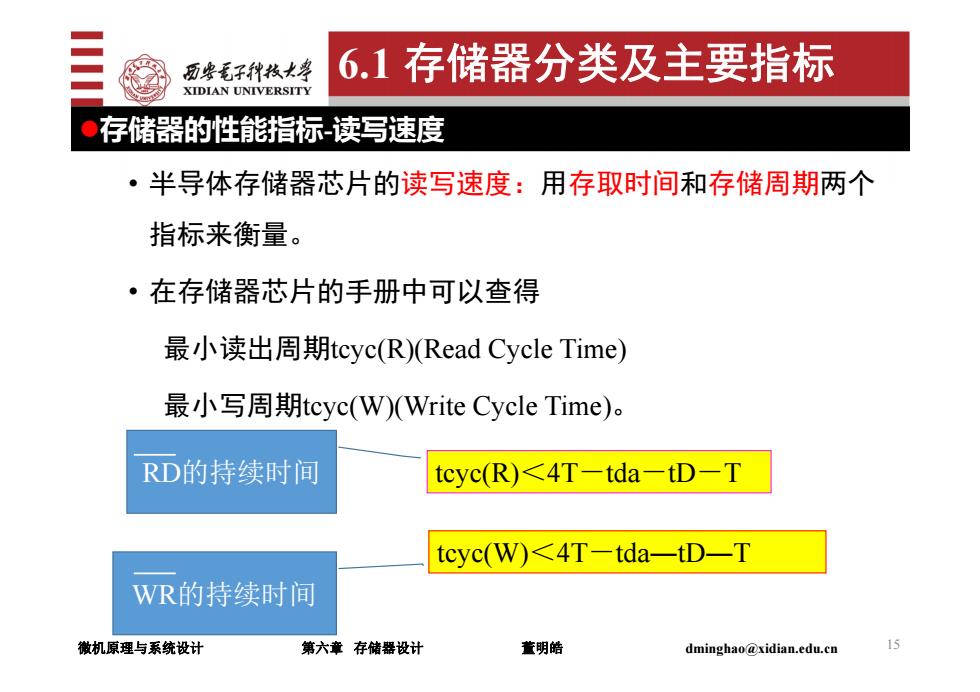

历些毛子种枝大” 6.1存储器分类及主要指标 XIDIAN UNIVERSITY 存储器的性能指标-读写速度 ·半导体存储器芯片的读写速度：用存取时间和存储周期两个 指标来衡量。 ·在存储器芯片的手册中可以查得 最小读出周期tcyc(R)(Read Cycle Time) 最小写周期tcyc(W)(Write Cycle Time)。 RD的持续时间 tcyc(R)<4T-tda-tD-T tcyc(W)<4T-tda-tD-T WR的持续时间 徽机原理与系统设计 第六章存储器设计 董明皓 dminghao@xidian.edu.cn
存储器的性能指标-读写速度 • 半导体存储器芯片的读写速度：用存取时间和存储周期两个 指标来衡量。 • 在存储器芯片的手册中可以查得 最小读出周期tcyc(R)(Read Cycle Time) 最小写周期tcyc(W)(Write Cycle Time)。 tcyc(R)＜4T－tda－tD－T tcyc(W)＜4T－tda―tD―T RD的持续时间 WR的持续时间 6.1 存储器分类及主要指标 微机原理与系统设计 第六章 存储器设计 董明皓 15 dminghao@xidian.edu.cn

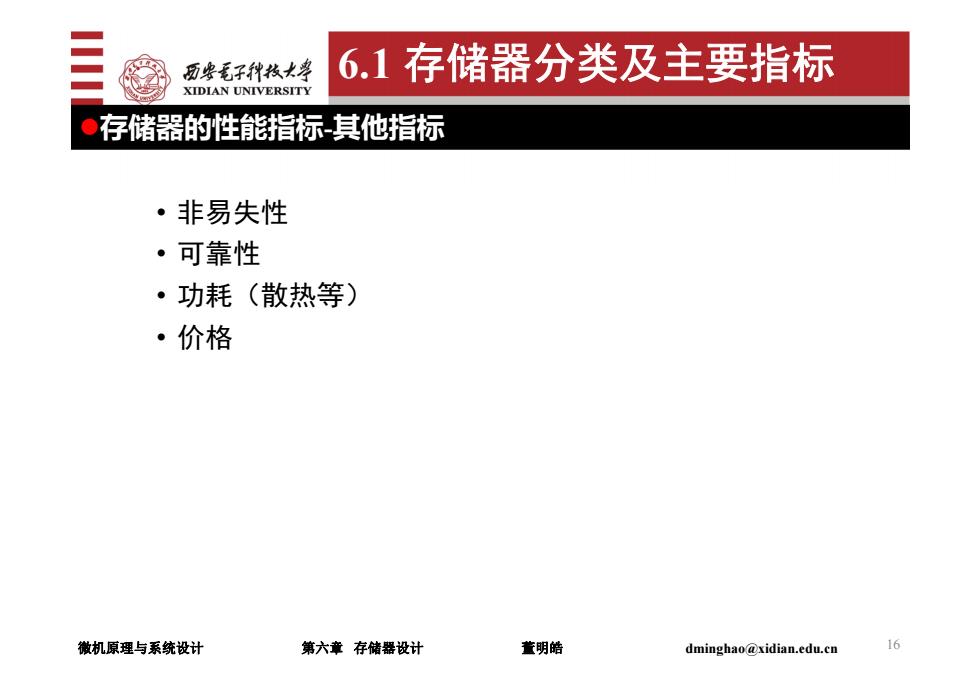

历粤毛子代枝大学 6.1存储器分类及主要指标 XIDIAN UNIVERSITY 存储器的性能指标-其他指标 ·非易失性 ·可靠性 ·功耗（散热等) ·价格 徽机原理与系统设计 第六章存储器设计 董明皓 dminghao@xidian.edu.cn 16
存储器的性能指标-其他指标 • 非易失性 • 可靠性 • 功耗（散热等） • 价格 6.1 存储器分类及主要指标 微机原理与系统设计 第六章 存储器设计 董明皓 16 dminghao@xidian.edu.cn
