长沙理工大学能动学晚 蒸汽压力的影响 加热水热、蒸发熟、过熟热的比例发生变化 蒸汽压力 炉内有无屏 省煤器的情况 水冷壁情况 中压 无 沸腾式 光管 高压 有半辐射屏 非沸腾式 光管 超高压 有半辐射屏、前屏 非沸腾式 膜式 亚临界 有半辐射屏、前屏 非沸腾式 膜式 炉膛吸热占锅炉总吸热量的65% 在中压机组中，蒸发吸热为66%，稍大于 炉膛吸热 在高压机组中， 蒸发吸热为52%，小于 炉脖吸热 在超高压机组中，蒸发吸热为34%，大大小于炉膛吸热 在亚临界机组中，蒸发吸热为25%，大大小于炉膛吸热 2/5 Page 11 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 11 Principles of Boiler 2023/9/23 蒸汽压力的影响 蒸汽压力 炉内有无屏 省煤器的情况 水冷壁情况 中压 无 沸腾式 光管 高压 有半辐射屏 非沸腾式 光管 超高压 有半辐射屏、前屏 非沸腾式 膜式 亚临界 有半辐射屏、前屏 非沸腾式 膜式 加热水热、蒸发热、过热热的比例发生变化 炉膛吸热 占 锅炉总吸热量的65% 在中压机组中， 蒸发吸热为66%，稍大于 炉膛吸热 在高压机组中， 蒸发吸热为52%，小于 炉膛吸热 在超高压机组中，蒸发吸热为34%，大大小于炉膛吸热 在亚临界机组中，蒸发吸热为25%，大大小于炉膛吸热 2/5
长沙厘工大单能功单兜 锅炉容量的影响 锅炉容量随着蒸汽压力升高而增加，有 对应关系。 ◆锅炉容量对锅炉布置的影响 》如果炉膛容积热强度不变，那么炉腔容积正比于 锅炉容量。 > 炉脖容积是长度的三次方，炉壁面积是长度的平 方，炉壁面积增长的慢。 >大容量锅炉的单位面积的炉壁要吸收更多的热量， 使用膜式水冷壁，内螺纹管的水冷壁。 3/5 Page 12 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 12 Principles of Boiler 2023/9/23 锅炉容量的影响 ◆锅炉容量随着蒸汽压力升高而增加,有 对应关系。 ◆锅炉容量对锅炉布置的影响 ➢ 如果炉膛容积热强度不变，那么炉膛容积正比于 锅炉容量。 ➢ 炉膛容积是长度的三次方，炉壁面积是长度的平 方，炉壁面积增长的慢。 ➢ 大容量锅炉的单位面积的炉壁要吸收更多的热量， 使用膜式水冷壁，内螺纹管的水冷壁。 3/5
长沙瘦工大学能动学观 燃料性质对锅炉布置的影响 1、燃料的挥发分对锅炉布置的影响： >挥发分多的煤好烧。炉膛比较胖、矮；热风温度较低： >挥发分少的煤。炉膛比较细高；热风温度要高。 2、燃料水分的影响： >水分多着火困难，热风温度要高，断面热强度要大。 3、燃料灰分的影响： >灰分多火焰中心上升，炉膛出口烟气温度上升，炉膛细 长；热风温度要高。 >磨损严重，要在对流烟道中的受热面上安装防磨装置。 ·4、灰熔融特性、硫含量 4/5 Page 13 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 13 Principles of Boiler 2023/9/23 燃料性质对锅炉布置的影响 • 1．燃料的挥发分对锅炉布置的影响： ➢挥发分多的煤好烧。炉膛比较胖、矮；热风温度较低。 ➢挥发分少的煤。炉膛比较细高；热风温度要高。 • 2．燃料水分的影响： ➢水分多着火困难，热风温度要高，断面热强度要大。 • 3．燃料灰分的影响： ➢灰分多火焰中心上升，炉膛出口烟气温度上升，炉膛细 长；热风温度要高。 ➢磨损严重，要在对流烟道中的受热面上安装防磨装置。 • 4、灰熔融特性、硫含量 4/5
长沙厘工大单能功单兜 热空气温度对尾部受热布置影响 尾部受热面采用两级布置的原因，是因为烟气的流量和比热均比空气为大。 at: 是热面 单领布 1,3一低温级和高退级空气质热器 2、4一低韶级和高温级省煤器 5/5 Page 14 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 14 Principles of Boiler 2023/9/23 热空气温度对尾部受热布置影响 尾部受热面采用两级布置的原因，是因为烟气的流量和比热均比空气为大。 5/5

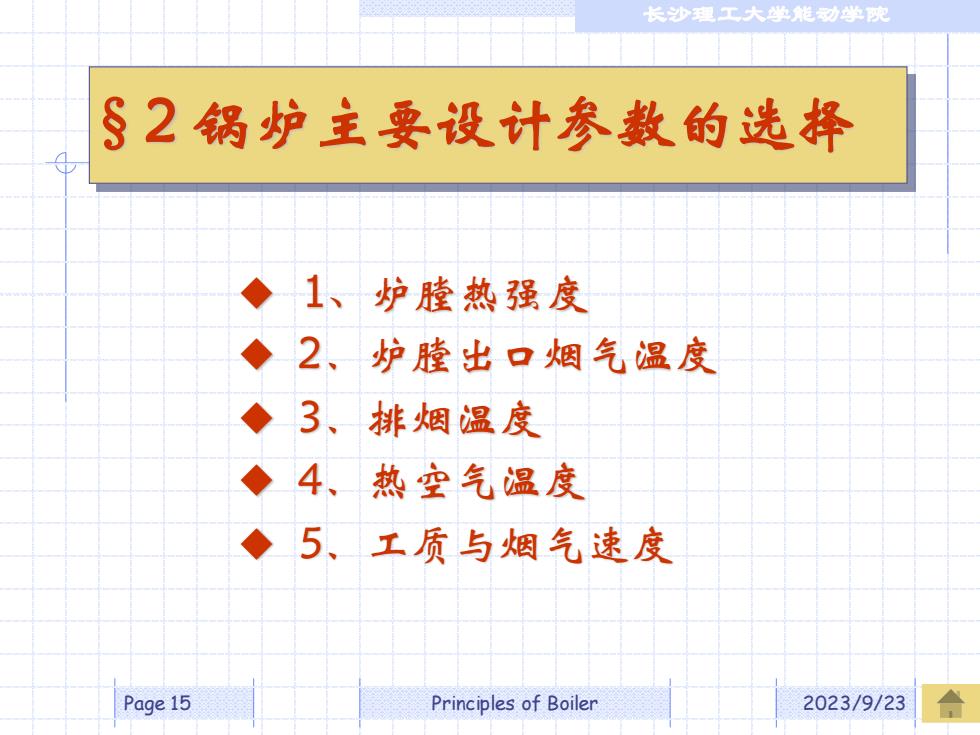

长沙理工大学能动学晚 §2锅炉主要设计参数的选择 ◆1、炉脖热强度 ◆2、炉膛出口烟气温度 ◆3、排烟温度 ◆4、热空气温度 ◆5、工质与烟气速度 Page 15 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 15 Principles of Boiler 2023/9/23 §2 锅炉主要设计参数的选择 ◆ 1、炉膛热强度 ◆ 2、炉膛出口烟气温度 ◆ 3、排烟温度 ◆ 4、热空气温度 ◆ 5、工质与烟气速度
