混凝土：是修筑基础最常用的材料，它的优点是 强度高、耐久性好，可浇筑成任意形状的砌体，混 凝土强度等级一般不宜小于C15号。 片石混凝土：对于大体积混凝土基础，为了节约 水泥用量，可掺入不多于砌体体积25%的片石（称 片石混凝土)但片石的强度等级不应低于MU25号， 也不应低于混凝土的强度等级。 粗料石，要求石料外形大致方整，厚度约20cm~ 30cm,宽度和长度分别为厚度的1.01.5倍和2.5~4.0倍 ,石料强度等级不应小于MU25号，砌筑时应错缝，一般 采用M5号水泥砂浆。 片石常用于小桥涵基础，石料厚度不小于15cm,强 度不小于MU25号，一般采用M5号或M2.5号砂浆砌筑
混凝土:是修筑基础最常用的材料，它的优点是 强度高、耐久性好，可浇筑成任意形状的砌体，混 凝土强度等级一般不宜小于C15号。 片石混凝土:对于大体积混凝土基础，为了节约 水泥用量，可掺入不多于砌体体积25%的片石（称 片石混凝土）但片石的强度等级不应低于MU25号， 也不应低于混凝土的强度等级。 粗料石，要求石料外形大致方整，厚度约20cm～ 30cm,宽度和长度分别为厚度的1.0～1.5倍和2.5～4.0倍 ，石料强度等级不应小于MU25号，砌筑时应错缝，一般 采用M5号水泥砂浆。 片石常用于小桥涵基础，石料厚度不小于15cm，强 度不小于MU25号，一般采用M5号或M2.5号砂浆砌筑

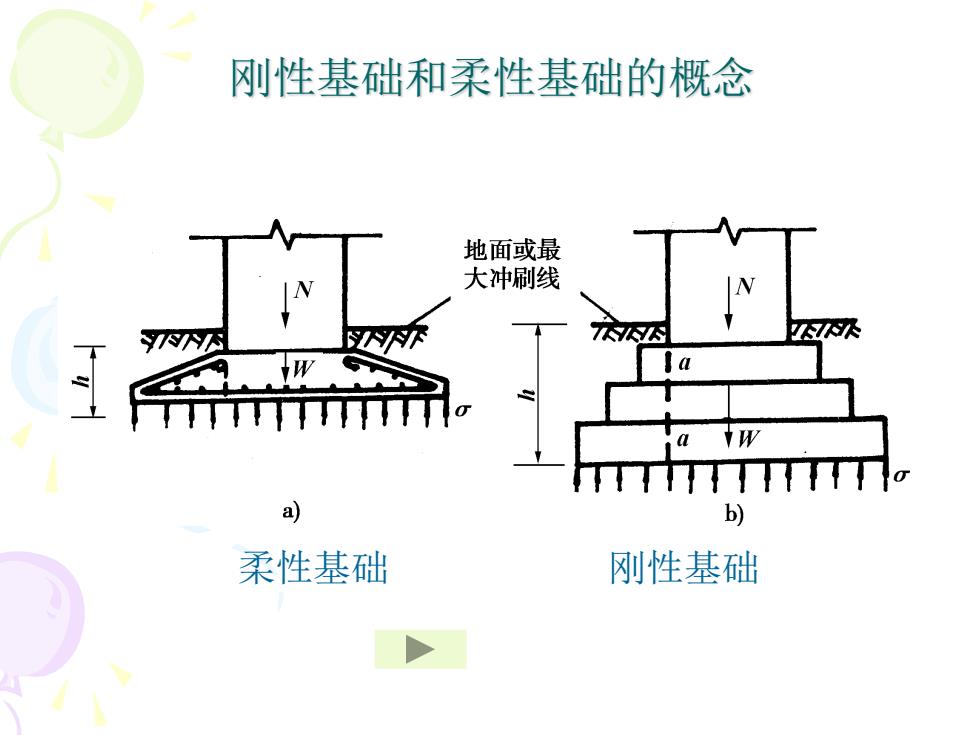

刚性基础和柔性基础的概念 地面或最 大冲刷线 分 a tw a） b) 柔性基础 刚性基础
刚性基础和柔性基础的概念 柔性基础 刚性基础
刚性基础的概念 基础在外力（包括基础自重）作用下，基底 的地基反力为o,此时基础的悬出部分a-a断面左 端，相当于承受着强度为的均布荷载的悬臂梁， 在荷载作用下，a-a断面将产生弯曲拉应力和剪应 力。当基础圬工具有足够的截面使材料的容许应 力大于由地基反力产生的弯曲拉应力和剪应力时， a-a断面不会出现裂缝，这时，基础内不需配置受 力钢筋，这种基础称为刚性基础。它是桥梁、涵 洞和房屋等建筑物常用的基础类型
• 基础在外力（包括基础自重）作用下，基底 的地基反力为σ，此时基础的悬出部分a-a断面左 端，相当于承受着强度为的均布荷载的悬臂梁， 在荷载作用下，a-a断面将产生弯曲拉应力和剪应 力。当基础圬工具有足够的截面使材料的容许应 力大于由地基反力产生的弯曲拉应力和剪应力时， a-a断面不会出现裂缝，这时，基础内不需配置受 力钢筋，这种基础称为刚性基础。它是桥梁、涵 洞和房屋等建筑物常用的基础类型。 刚性基础的概念
刚性基础的特点 形式：刚性扩大基础，单独柱下刚性基础、 条形基础等。 优点：稳定性好、施工简便、能承受较大的 荷载，所以只要地基强度能满足要求，它是桥梁 和涵洞等结构物首先考虑的基础形式。 缺点：自重大，并且当持力层为软弱土时， 由于扩大基础面积有一定限制，需要对地基进行 处理或加固后才能采用，否则会因所受的荷载压 力超过地基强度而影响建筑物的正常使用
• 形式：刚性扩大基础，单独柱下刚性基础、 条形基础等 。 • 优点：稳定性好、施工简便、能承受较大的 荷载，所以只要地基强度能满足要求，它是桥梁 和涵洞等结构物首先考虑的基础形式。 • 缺点：自重大，并且当持力层为软弱土时， 由于扩大基础面积有一定限制，需要对地基进行 处理或加固后才能采用，否则会因所受的荷载压 力超过地基强度而影响建筑物的正常使用。 刚性基础的特点
柔性基础的概念 基础在基底反力作用下，在a-a断面产 生弯曲拉应力和剪应力若超过了基础圬工 的强度极限值，为了防止基础在a-a断面开 裂甚至断裂，可将刚性基础尺寸重新设计， 并在基础中配置足够数量的钢筋，这种基 础称为柔性基础
• 基础在基底反力作用下，在a-a断面产 生弯曲拉应力和剪应力若超过了基础圬工 的强度极限值，为了防止基础在a-a断面开 裂甚至断裂，可将刚性基础尺寸重新设计， 并在基础中配置足够数量的钢筋，这种基 础称为柔性基础 柔性基础的概念
