要得到具有立体感的图形，就要反映出长宽高三方向， 就要整物体与投影面或投射线与投影面之间的相对位置。 轴测图的形成方法一： 调整物体与投影面的相对位置一正轴测图 轴测技影面 Z1 3 绕Z轴旋转 绕侧垂线旋转 正轴测图 投射方向
要得到具有立体感的图形，就要反映出长宽高三方向， 就要整物体与投影面或投射线与投影面之间的相对位置。 正 轴 测 图 轴测图的形成方法一： 调整物体与投影面的相对位置——正轴测图
轴测投影面 投射方向垂直P面 正等轴测投影 物体 正等轴测图的形成 K✉AD
p Y Z1 X1 O1 1 Y X Z O 轴测投影面 物体 正等轴测投影 正等轴测图的形成

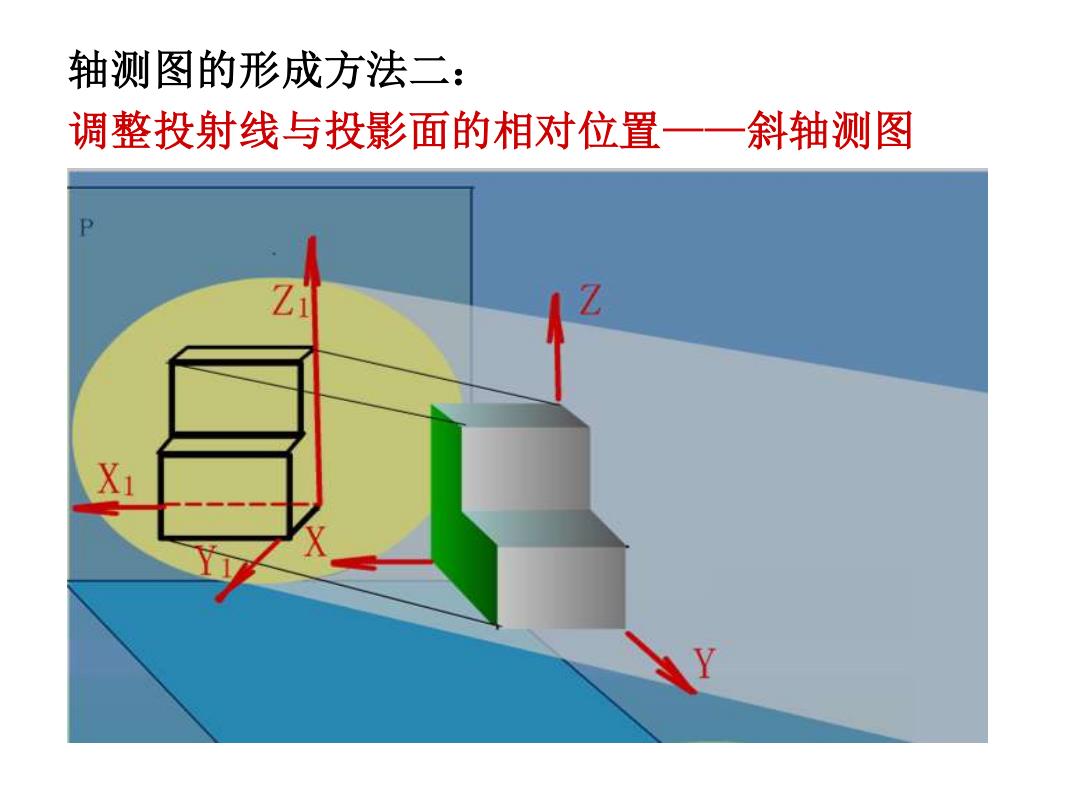

轴测图的形成方法二： 调整投射线与投影面的相对位置一一 斜轴测图 Zi
轴测图的形成方法二： 调整投射线与投影面的相对位置——斜轴测图
2、 轴测轴、轴间角和轴向伸缩系数 1)·轴测轴和轴间角 建立在物体上的坐标轴在投影面上的投影 叫做轴测轴，轴则轴间的夹角叫做轴间。 轴测轴 轴间角 P Z
2、 轴测轴、轴间角和轴向伸缩系数 1）. 轴测轴和轴间角 建立在物体上的坐标轴在投影面上的投影 叫做轴测轴，轴测轴间的夹角叫做轴间角
2).轴向伸缩系数 物体上平行于坐标轴的线段在轴测图上 的长度与实际长度之比叫做轴向伸缩系数。 轴向伸缩系数-一轴测轴上单位长度与相应直角坐标上单位长 度之比，分别用p、q、r表示。 D=- 01C oc Z OGI C q≈ OG X OtHt T= OH
2）. 轴向伸缩系数 物体上平行于坐标轴的线段在轴测图上 的长度与实际长度之比叫做轴向伸缩系数
