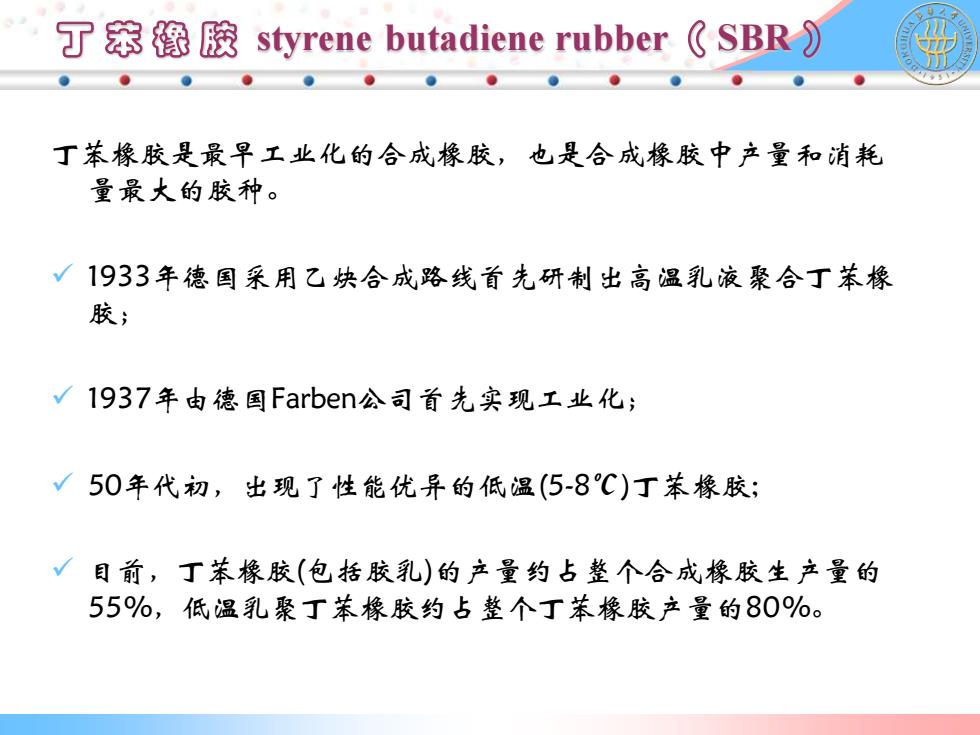

丁笨像胺styrene butadiene rubber(SBR) 丁苯橡胶是最早工业化的合成橡胶，也是合成橡胶中产量和消耗 量最大的胶种。 √1933年德国采用乙块合成路线首先研制出高温乳液聚合丁苯橡 胺 √1937年由德国Farben.公司首先实现工业化； √50年代初，出现了性能优异的低温(5-8℃)丁苯橡胶； √目前，丁苯橡胶（包括胶乳）的产量约占整个合成橡胶生产量的 55%,低温乳聚丁苯橡胶约占整个丁苯橡胶产量的80%
丁 苯 橡 胶 styrene butadiene rubber（ SBR ） 丁苯橡胶是最早工业化的合成橡胶，也是合成橡胶中产量和消耗 量最大的胶种。 ✓ 1933年德国采用乙炔合成路线首先研制出高温乳液聚合丁苯橡 胶； ✓ 1937年由德国Farben公司首先实现工业化； ✓ 50年代初，出现了性能优异的低温(5-8℃)丁苯橡胶; ✓ 目前，丁苯橡胶(包括胶乳)的产量约占整个合成橡胶生产量的 55%，低温乳聚丁苯橡胶约占整个丁苯橡胶产量的80%

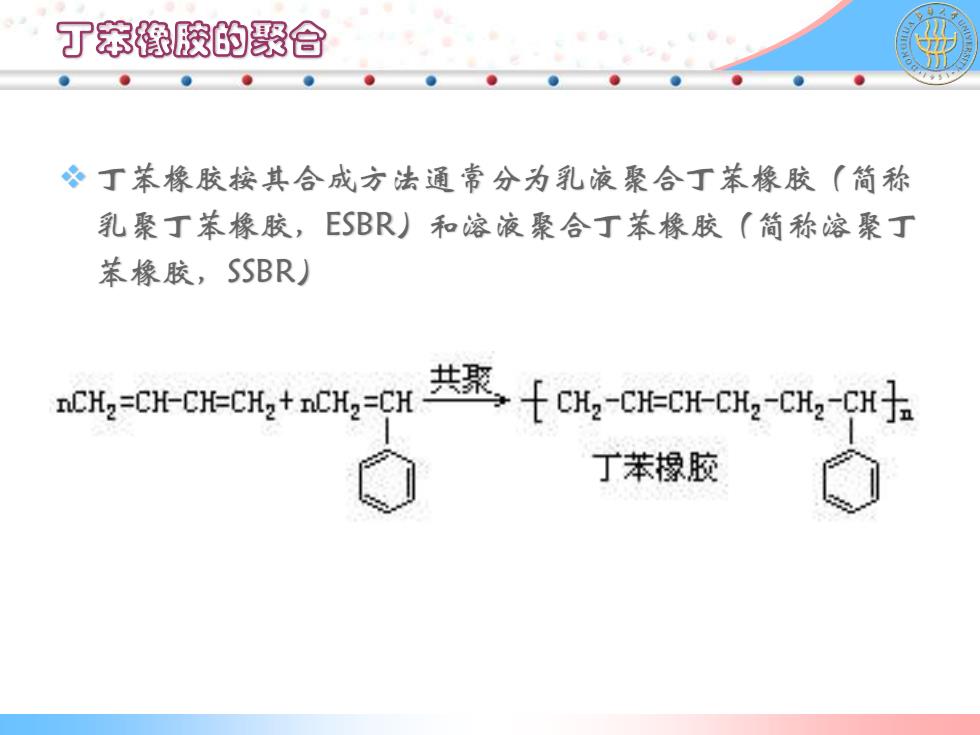

丁笨豫胺的聚合 冬丁苯橡胺按其合成方法通常分为乳液聚合丁苯橡胶（简称 乳聚丁苯橡胶，ESBR)和溶液聚合丁苯橡胶（简称溶聚丁 苯橡胶，SSBR) n0Hg=-CH-CH-CH,.+nC,=C共裹千cHg-CHCH-CH,-CH,-OHh 丁苯橡胶
丁苯橡胶的聚合 ❖ 丁苯橡胶按其合成方法通常分为乳液聚合丁苯橡胶（简称 乳聚丁苯橡胶，ESBR）和溶液聚合丁苯橡胶（简称溶聚丁 苯橡胶，SSBR）

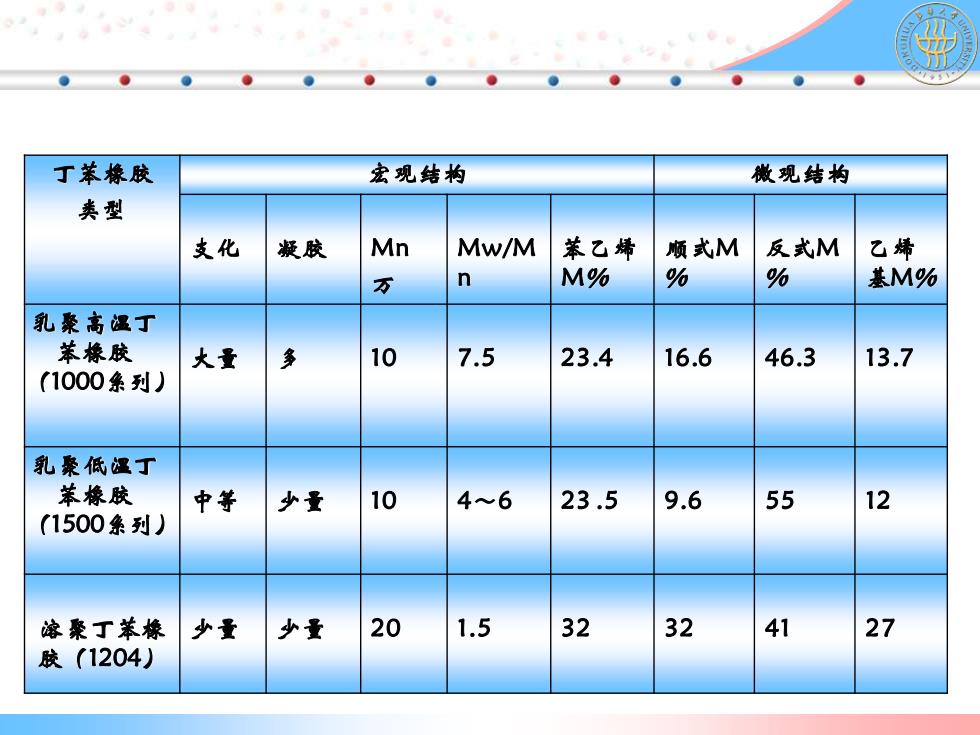

丁苯橡胶 宏观结构 微现结构 类型 支化 凝胶 Mn Mw/M 苯乙烯 顺式M 反式M 乙烯 万 n M% % % 基M% 乳聚高温丁 苯橡胺 大量 多 10 7.5 23.4 16.6 46.3 13.7 (1000条到) 乳聚低温丁 苯橡胶 中等 少量 10 4~6 23.5 9.6 55 12 (1500年到) 溶聚丁苯橡 少量 少量 20 1.5 32 32 41 27 胶(1204)
丁苯橡胶 类型 宏观结构 微观结构 支化 凝胶 Mn 万 Mw/M n 苯乙烯 M％ 顺式M ％ 反式M ％ 乙烯 基M％ 乳聚高温丁 苯橡胶 （1000系列） 大量 多 10 7.5 23.4 16.6 46.3 13.7 乳聚低温丁 苯橡胶 （1500系列） 中等 少量 10 4～6 23 .5 9.6 55 12 溶聚丁苯橡 胶（1204） 少量 少量 20 1.5 32 32 41 27

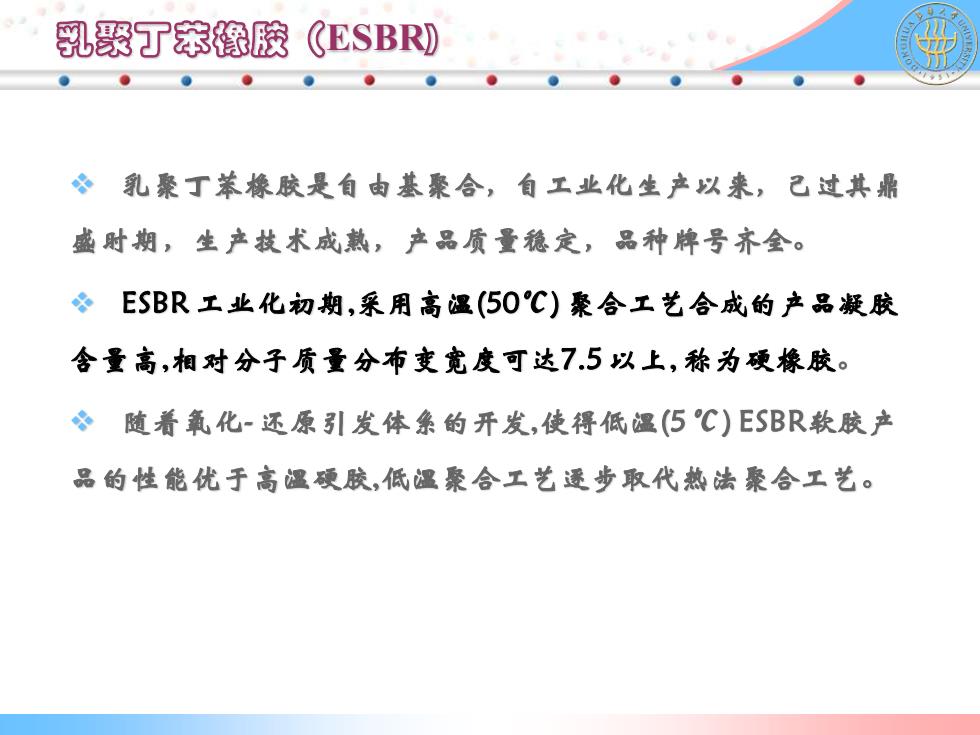

乳聚丁笨豫胺(ESBR) 冬乳聚丁苯橡胶是自由基聚合，自工业化生产以来，己过其鼎 盛时期，生产技术成熟，产品质量稳定，品种牌号齐全。 冬ESBR工业化初期，采用高温(50℃)聚合工艺合成的产品凝胶 含量高，相对分子质量分布变宽度可达7.5以上，称为硬橡胶。 冬随着氧化-还原引发体象的开发，使得低温(5℃)ESBR软胶产 品的性能优于高温硬胶，低温聚合工艺逐步取代热法聚合工艺
乳聚丁苯橡胶（ESBR) ❖ 乳聚丁苯橡胶是自由基聚合，自工业化生产以来，己过其鼎 盛时期，生产技术成熟，产品质量稳定，品种牌号齐全。 ❖ ESBR 工业化初期,采用高温(50℃) 聚合工艺合成的产品凝胶 含量高,相对分子质量分布变宽度可达7.5 以上, 称为硬橡胶。 ❖ 随着氧化- 还原引发体系的开发,使得低温(5 ℃) ESBR软胶产 品的性能优于高温硬胶,低温聚合工艺逐步取代热法聚合工艺

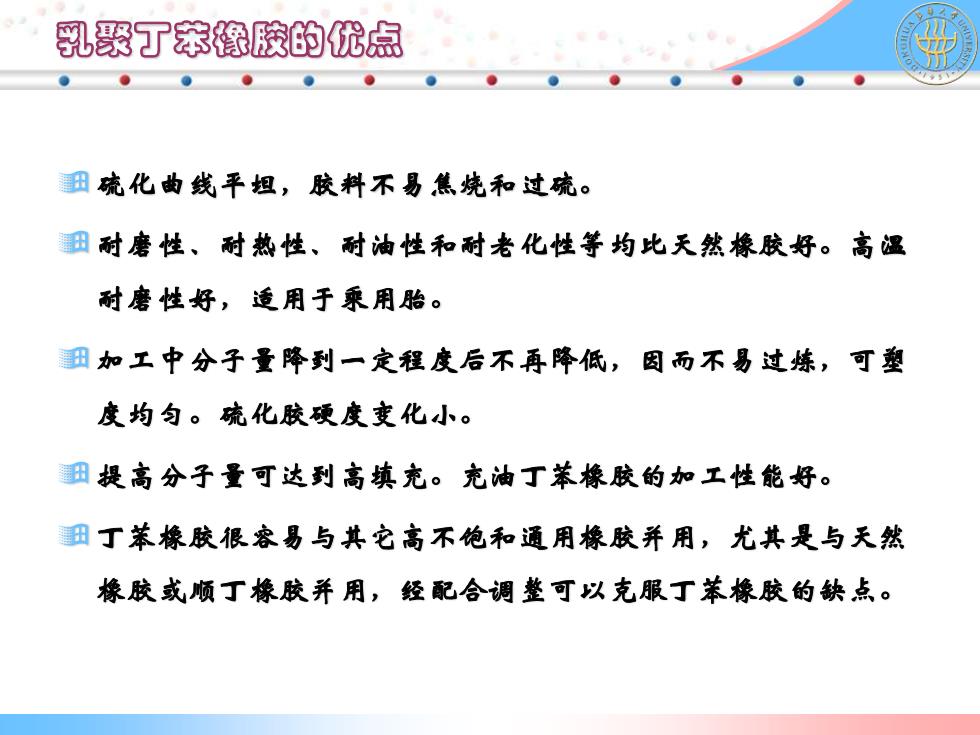

乳聚丁苯像胺的优点 田硫化曲线平坦，胶料不易熊烧和过硫。 翻耐磨性、耐热性、耐油性和耐老化性等均比天然橡胶好。高温 耐磨性好，适用于乘用胎。 田加工中分子量降到一定程度后不再降低，图而不易过炼，可塑 度均匀。硫化胶硬度变化小。 田提高分子量可达到高填充。充油丁苯橡胶的加工性能好。 团丁苯橡胶很容易与其它高不饱和通用橡胶并用，尤其是与天然 橡胶或顺丁橡胶并用，经配合调整可以克服丁苯橡胶的缺点
乳聚丁苯橡胶的优点 硫化曲线平坦，胶料不易焦烧和过硫。 耐磨性、耐热性、耐油性和耐老化性等均比天然橡胶好。高温 耐磨性好，适用于乘用胎。 加工中分子量降到一定程度后不再降低，因而不易过炼，可塑 度均匀。硫化胶硬度变化小。 提高分子量可达到高填充。充油丁苯橡胶的加工性能好。 丁苯橡胶很容易与其它高不饱和通用橡胶并用，尤其是与天然 橡胶或顺丁橡胶并用，经配合调整可以克服丁苯橡胶的缺点
