2、惠更斯一菲涅耳原理分析衍射过程 平行衍射光的获得 设平行入射光垂直投射到 缝K上，其波前与缝平面AB 重合。按惠更斯原理，波前 上的每一点都可看成发射球 形子波的波源，而每个子波 源都可以向前方各个方向发 出无穷多束光线，统称为衍 射光，如图中A点的1,2， 3.光线都是衍射光线。 首页上页下页退出
首 页 上 页 下 页 退 出 11 2、惠更斯－菲涅耳原理分析衍射过程 ❖ 平行衍射光的获得 设平行入射光垂直投射到 缝K上，其波前与缝平面AB 重合。按惠更斯原理，波前 上的每一点都可看成发射球 形子波的波源，而每个子波 源都可以向前方各个方向发 出无穷多束光线，统称为衍 射光，如图中A点的1，2， 3.光线都是衍射光线。 A B O K O/ L 1 2 3 ３ ２ １ ３ ２ １ ３ ２ ３ １ ２ １
2、惠更斯一菲涅耳原理分析衍射过程 平行衍射光的获得 每个子波源所发出的沿 同一方向的平行光构成了 一束平行衍射光。 如光线系1，光线系2，. 等构成无穷多束平行衍射 光。 12 首页上页下页退出
首 页 上 页 下 页 退 出 12 每个子波源所发出的沿 同一方向的平行光构成了 一束平行衍射光。 如光线系1，光线系2， . 等构成无穷多束平行衍射 光。 A B O K O/ L 1 2 3 ３ ２ １ ３ ２ １ ３ ２ ３ １ ２ １ 2、惠更斯－菲涅耳原理分析衍射过程 ❖ 平行衍射光的获得
平行衍射光的方向 ￡ 每一个方向的平行光与单缝法线方向之间的夹角用φ 表示，φ称为衍射角，衍射角①的变化范围为 0一±元/2。 13 首页上页下页退出
首 页 上 页 下 页 退 出 13 ❖ 平行衍射光的方向 每一个方向的平行光与单缝法线方向之间的夹角用 表示， 称为衍射角，衍射角 的变化范围为 0→±π/2。 P a S L1 L2 A B C dL f
公平行衍射光在焦平面上相干汇聚 每一束平行光经透镜L2汇聚后，聚焦于L2焦平面上 的一点。对同一束平行光而言，它们来自同一波前 上的各个子波，因此满足相干条件。 每一束平行光都在光屏上进行相干叠加，其相干 叠加后的振幅，则由他们的光程差决定。 显然，对于φ=0的一束，其中每条光线的光程都相 等，因而叠加结果相互加强，即为中央亮纹。 首页上页下页退出
首 页 上 页 下 页 退 出 14 ❖ 平行衍射光在焦平面上相干汇聚 每一束平行光经透镜L2汇聚后，聚焦于L2焦平面上 的一点。对同一束平行光而言，它们来自同一波前 上的各个子波，因此满足相干条件。 每一束平行光都在光屏上进行相干叠加，其相干 叠加后的振幅，则由他们的光程差决定。 显然，对于 =0的一束，其中每条光线的光程都相 等，因而叠加结果相互加强，即为中央亮纹

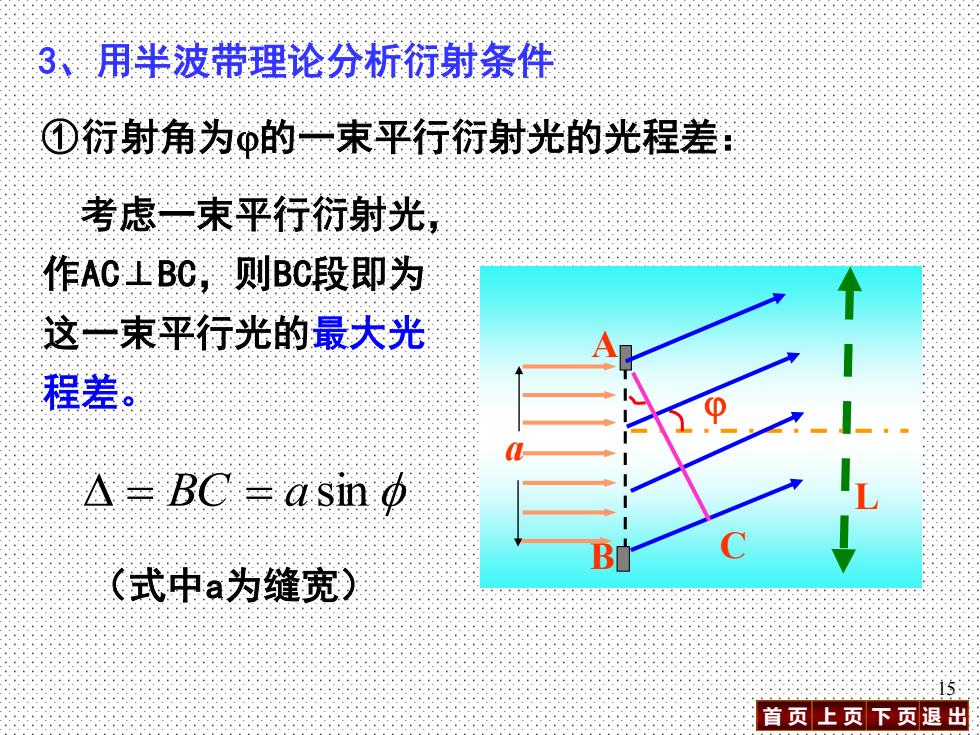

3、用半波带理论分析衍射条件 ①衍射角为φ的一束平行衍射光的光程差： 考虑一束平行衍射光， 作AC⊥BC,则BC段即为 这一束平行光的最大光 程差。 .0 △=BC=asin (式中a为缝宽) 15 首页上页下页退出
首 页 上 页 下 页 退 出 15 3、用半波带理论分析衍射条件 ①衍射角为的一束平行衍射光的光程差： 考虑一束平行衍射光， 作AC⊥BC，则BC段即为 这一束平行光的最大光 程差。 = BC = asin （式中a为缝宽） A B C a L
