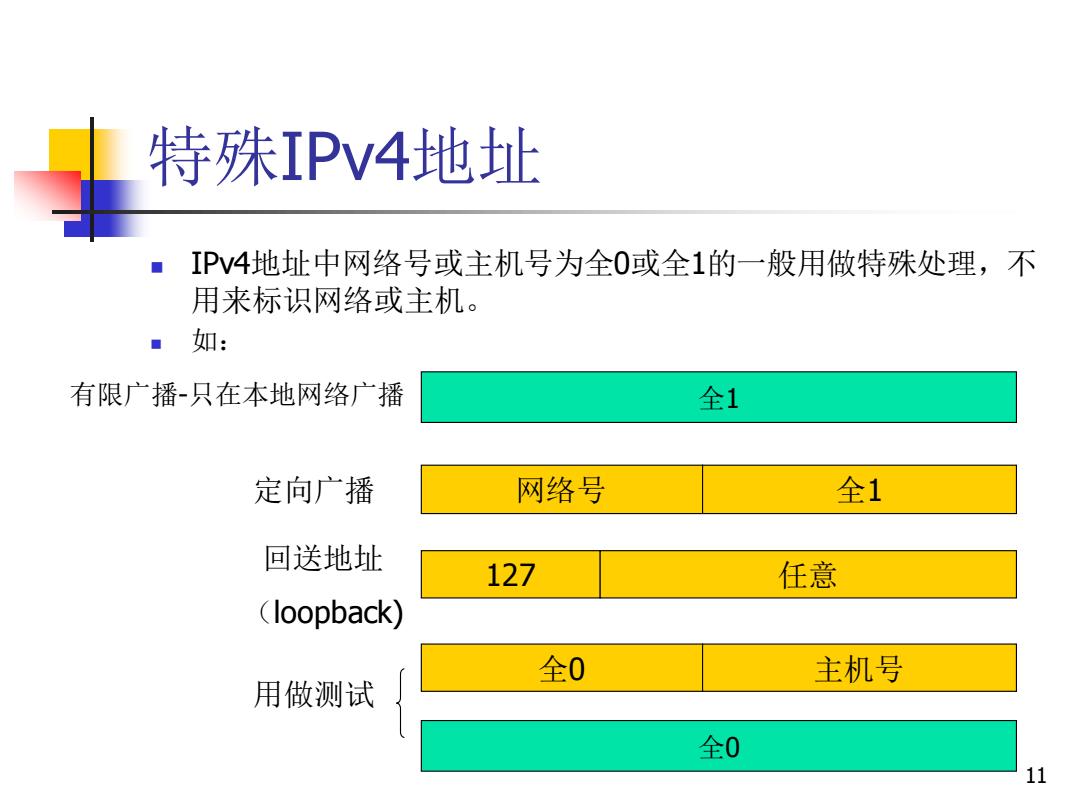

特殊IPV4地址 IPv4地址中网络号或主机号为全0或全1的一般用做特殊处理，不 用来标识网络或主机。 ■如： 有限广播-只在本地网络广播 全1 定向广播 网络号 全1 回送地址 127 任意 (loopback) 全0 主机号 用做测试 全0 11
11 特殊IPv4地址 ◼ IPv4地址中网络号或主机号为全0或全1的一般用做特殊处理，不 用来标识网络或主机。 ◼ 如： 有限广播-只在本地网络广播 全1 网络号 全1 127 任意 全0 主机号 全0 用做测试 定向广播 回送地址 （loopback)
时物长银生4(F专需 中时6速g4Ee小 型国词 骨登a性 量线 Q过满伊G 年身惊件支 。西的口州 4.1,4 25.55-6 IP地址配置 数山舞由 2体2酒 专比时的D等级年鞋红 猫态y5擦水户 2数。推4 山性到生车 型n54 器州时中率人 月里山代E位第 里牡鞋显国1 手动配置 拨号用户通过PPP协议分配 ■基于DHCP(Dynamic Host Configuration Protocol) 的配置 ·采用客户/服务器模式，消息采用UDP协议封装，客户在 68号端口发出请求，服务器端口号67 。IP地址分配机制 ·自动分配：DHCP给客户端分配一个永久的IP地址 ·动态分配：DHCP给客户端分配一个一段时间内有效的IP地址 手动分配：客户端IP地址由网络管理员分配，DHCP仅用来将分 配的地址通报给客户端 12
12 IP地址配置 ◼ 手动配置 ◼ 拨号用户通过PPP协议分配 ◼ 基于DHCP（Dynamic Host Configuration Protocol） 的配置 ◼ 采用客户/服务器模式，消息采用UDP协议封装，客户在 68号端口发出请求，服务器端口号67 ◼ IP地址分配机制 ◼ 自动分配：DHCP给客户端分配一个永久的IP地址 ◼ 动态分配：DHCP给客户端分配一个一段时间内有效的IP地址 ◼ 手动分配：客户端IP地址由网络管理员分配，DHCP仅用来将分 配的地址通报给客户端
Server Client Server (not selected) (selected) IP地址配置：DHCP过程 Begins initialization 1)客户端在广播DHCPDISCOVER消息 DHCPDISCOVER DHCPDISCOVER 源IP地址为0.0.0.0 Determines Determines 目的IP地址为255.255.255.255， configuration configuration 使用MAC地址来标识客户端 DHCPOFFER 2)DHCP服务器回应DHCPOFFER消息 给客户端，其中包含分配的IP地址、 DHCPOFFER 租用期限和其它配置参数 Collects replies 3)客户端选择一个DHCP服务器并且在 nbuus Selects configuration 整个网络上广播DHCPREQUEST消 息，告诉其它DHCP服务器它选择哪 DHCPREQUEST 个服务器提供的IP地址 Commits 4) DHCPREQUEST:选定的服务器给客 configuration 户端回应DHCPACK,其中包含有配 置参数 DHCPACK ■图■器海■■■国■■■■国■■■国年图■国国海■国 5)客户端接收到DHCPACK后，应该对 Initialization complete 参数进行最后的检查 然后才能开始使用分配的IP地址 Graceful shutdown 6)客户端可以通过向DHCP服务器发送 LVTUwwTw0008 DHCPRELEASE消息来释放对IP地址 DHCPRELEASE 的租用，其中包含有客户端的MAC地 Discards 址和租用IP地址 。 lease
1）客户端在广播DHCPDISCOVER消息 源IP地址为0.0.0.0 目的IP地址为255.255.255.255， 使用MAC地址来标识客户端 2）DHCP服务器回应DHCPOFFER消息 给客户端，其中包含分配的IP地址、 租用期限和其它配置参数 3）客户端选择一个DHCP服务器并且在 整个网络上广播DHCPREQUEST消 息，告诉其它DHCP服务器它选择哪 个服务器提供的IP地址 4）DHCPREQUEST选定的服务器给客 户端回应DHCPACK，其中包含有配 置参数 5）客户端接收到DHCPACK后，应该对 参数进行最后的检查 然后才能开始使用分配的IP地址 6）客户端可以通过向DHCP服务器发送 DHCPRELEASE消息来释放对IP地址 的租用，其中包含有客户端的MAC地 址和租用IP地址 IP地址配置：DHCP过程
IP地址和MAC地址 MAC寻址 路由器 IPR1 IPR2 MACR MACR2 P寻址 IP MACD ACA 网络1 B 网络2 IP地址在整个网络中标识不同的节点，而MAC地址在链路或者 局域网内标识不同的节点 ■ IP地址包含有网络号（前缀)，因此节点配置的IP地址与其所 在的网络相关，而MAC地址与节点位置无关，因此一般事先固 化在网络设备中
IP地址和MAC地址 ◼ IP地址在整个网络中标识不同的节点，而MAC地址在链路或者 局域网内标识不同的节点 ◼ IP地址包含有网络号（前缀），因此节点配置的IP地址与其所 在的网络相关，而MAC地址与节点位置无关，因此一般事先固 化在网络设备中 A B D MAC寻址 C 路由器 IP寻址 网络1 网络2 IPA MACA IPR1 MACR1 IPR2 MACR2 IPD MACD
网络寻址与链路寻址 数据帧在链路上传送使用MAC地址，源MAC地址为发送主机的网络接口的MAC 地址，而目的MAC地址为同一链路上接收主机的网络接口的MAC地址 IP分组在Internet中传输使用IP地址，源IP地址为发送IP分组主机的IP地址， 而目的IP地址为接收IP分组主机的IP地址 MAC MACD MAC寻止 路由器 IPRI IPR2 MACRI MACR2 IPA MACA MACa P IP 寻址 MAC 目的地址源地址 源地址目的地址 I IP IPB MACp AC 网络1 MACB 网络2 IPs MAC MACa 数据帧在不同链路上传输时，源和目的MAC地址变化， 而源和目的P地址不变
15 网络寻址与链路寻址 ◼ 数据帧在链路上传送使用MAC地址，源MAC地址为发送主机的网络接口的MAC 地址，而目的MAC地址为同一链路上接收主机的网络接口的MAC地址 ◼ IP分组在Internet中传输使用IP地址，源IP地址为发送IP分组主机的IP地址， 而目的IP地址为接收IP分组主机的IP地址 数据帧在不同链路上传输时，源和目的MAC地址变化，而源和目的IP地址不变 15 A B D MAC寻址 C 路由器 IP寻址 网络1 网络2 IPA MACA IPR1 MACR1 IPR2 MACR2 IPD MACD IPB MACB IP B IPA MAC A MAC B IP D IPB MAC B MACR1 IP D IPB MAC R2 MAC D MAC 源地址|目的地址 IP 目的地址|源地址
