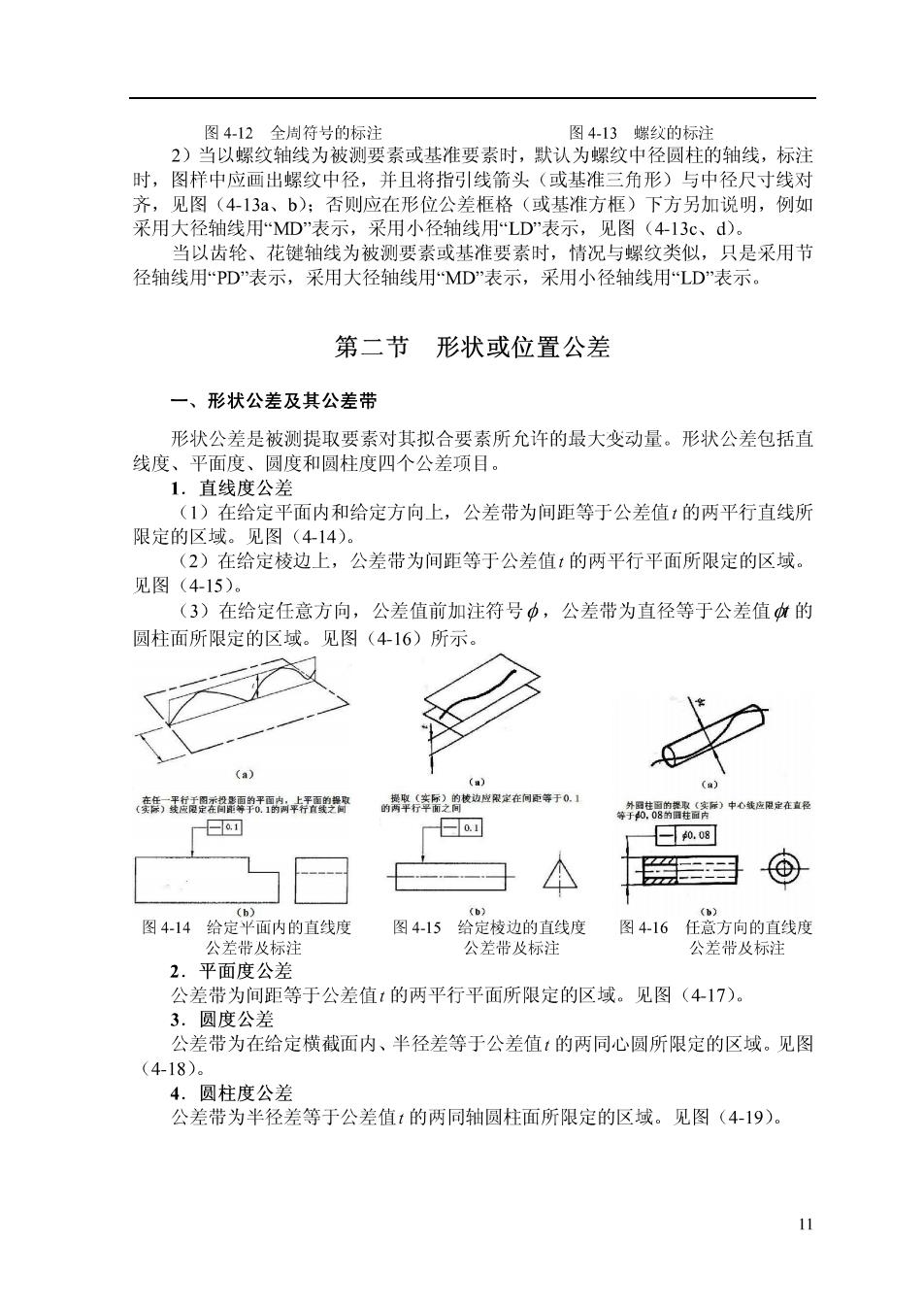

图412全周符号的标注 图413螺纹的标注 2)当以螺纹轴线为被测要素或基准要素时，默认为螺纹中径圆柱的轴线，标注 时，图样中应画出螺纹中径，并且将指引线箭头（或基准三角形）与中径尺寸线对 齐，见图(413a、b):否则应在形位公差框格（或基准方框）下方另加说明，例如 采用大径轴线用MD”表示，采用小径轴线用LD表示，见图(413C d) 当以齿轮、花键箱线为被测要素或基准要素时，情况与螺纹类似，只是采用节 径轴线用“PD”表示，采用大径轴线用MD”表示，采用小径轴线用LD”表示。 第二节形状或位置公差 一、形状公差及其公差带 形状公差是被测提取要素对其拟合要素所允许的最大变动量。形状公差包括直 线度、平面度、圆度和圆柱度四个公差项目。 1.直线度公差 (1)在给定平面内和给定方向上，公差带为间距等于公差值：的两平行直线所 限定的区域。见图(414)。 (2)在给定棱边上，公差带为间距等于公差值1的两平行平面所限定的区域。 见图(415)。 (3)在给定任意方向，公差值前加注符号中，公差带为直径等于公差值的 圆柱面所限定的区域。见图(416)所示。 的类华李程自恢边应限定在闲距等于0 等外8骑释清 ,08 图416任方向的直线度 公差带及标注 2.平面度公差 公差带为间距等于公差值1的两平行平面所限定的区域。见图(417)。 3.圆度公差 公差带为在给定横截面内、半径差等于公差值：的两同心圆所限定的区域。见图 (4-18)。 4.圆柱度公差 公差带为半径差等于公差值1的两同轴圆柱面所限定的区域。见图(419) 11
为凝名”短华钾：热提 0.03 0. 图4-17半面度公差带及标注 图48圆度公差带及标 。务膏限定在中 005 5.无基准的线轮廓度公差 419圆柱度公差带及标注 公差带为直径等于公差值、圆心位于具有理论正确几何形状上的一系列圆的两 包络线所限定的区域。见图(420)。 年锅 0.04 整 2*R0 图420无基准的线轮悦度 图421无基准的面轮廓度 公差带及标注 公主带及标注 6.无基准的面轮廓度公差 公差带为直径等于公差值：、球心位于被测要素理论正确形状上的一系列圆球的 两包络面所限定的区域。见图(4-21)。 二、位置公差 1.相对于基准体系的线轮廓度公差 公差带为直径等于公差值1、圆心位于由基准平面A和基准平面B确定的被测 12

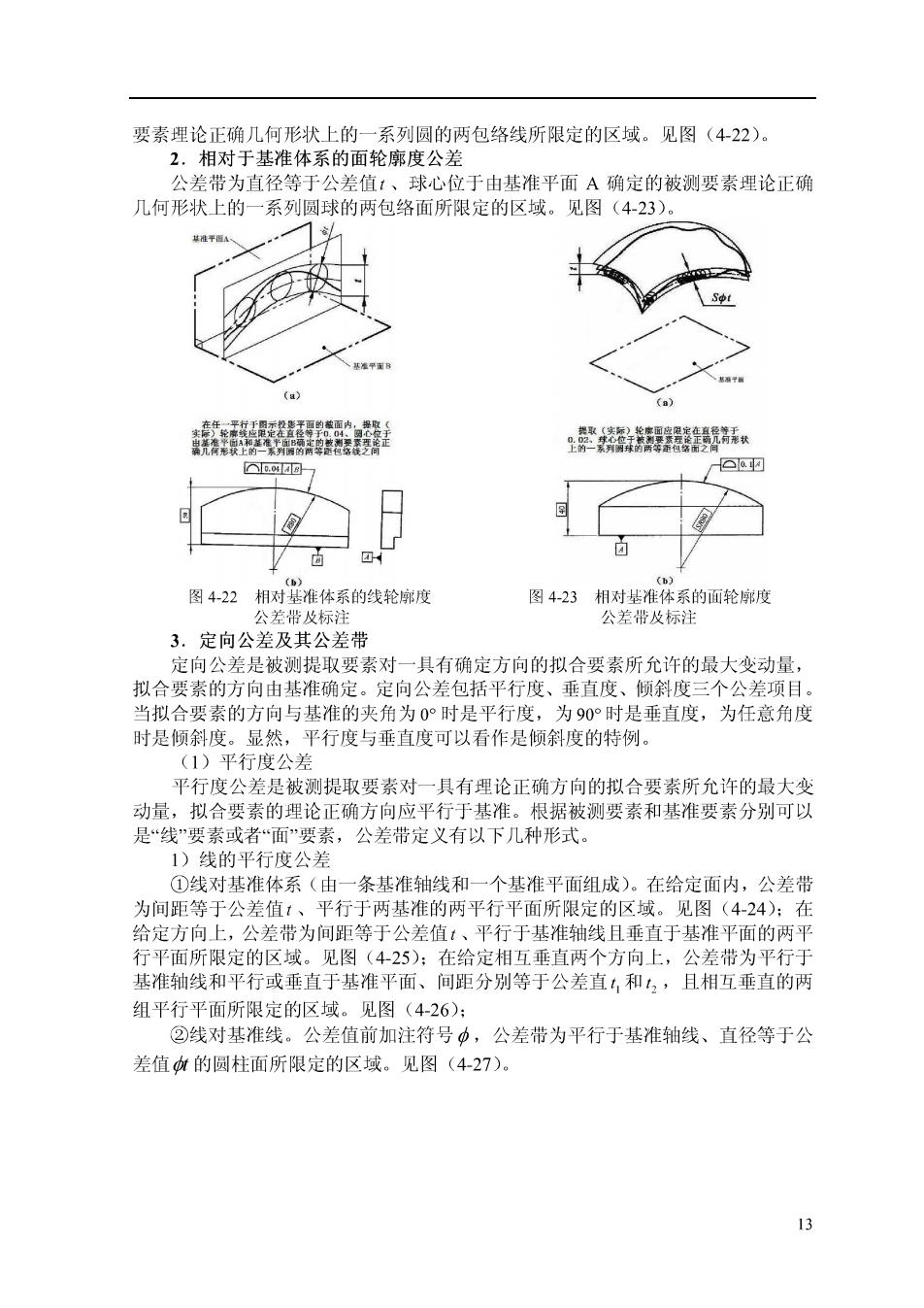

要素理论正确儿何形状上的一系列圆的两包络线所限定的区域。见图(422)。 2.相对于基准体系的面轮廓度公差 公差带为直径等于公差值！、球心位于由基准平面A确定的被测要素理论正确 几何形状上的一系列圆球的两包络面所限定的区域。见图(423) 8 野 回电 图423相对基准体系的面轮度 公差带及标 3.定向公差及其公差带 定向公差是被测提取要素对一具有确定方向的拟合要素所允许的最大变动量 拟合要素的方向由基准确定。定向公差包括平行度、垂直度、倾斜度三个公差项目。 当拟合要素的方向与基准的夹角为0°时是平行度，为90°时是垂直度，为任意角度 时是倾斜度。显然，平行度与垂直度可以看作是倾斜度的特例。 (1) 行度公 平行度公差是被测提取要素对一具有理论正确方向的拟合要素所允许的最大变 动量，拟合要素的理论正确方向应平行于基准。根据被测要素和基准要素分别可以 是“线”要素或者“面”要素，公差带定义有以下几种形式。 1)线的平行公差 ①线对基准体系（由一条基准轴线和一个基准平面组成） 在给定面内，公差带 为间距等于公差值1、平行于两基准的两平行平面所限定的区域。见图(4-24)：在 给定方向上，公差带为间距等于公差值：、平行于基准轴线且垂直于基准平面的两平 行平面所限定的区域。见图(4-25)：在给定相互垂直两个方向上，公差带为平行于 基准轴线和平行或垂直于基准平面、间距分别等于公差直和2，且相互垂直的两 组平行平面所限定的区域。见图(4-26)： ②线对基准线。公差值前加注符号中，公差带为平行于基准轴线、直径等于公 差值的圆柱面所限定的区域。见图(427)。 13

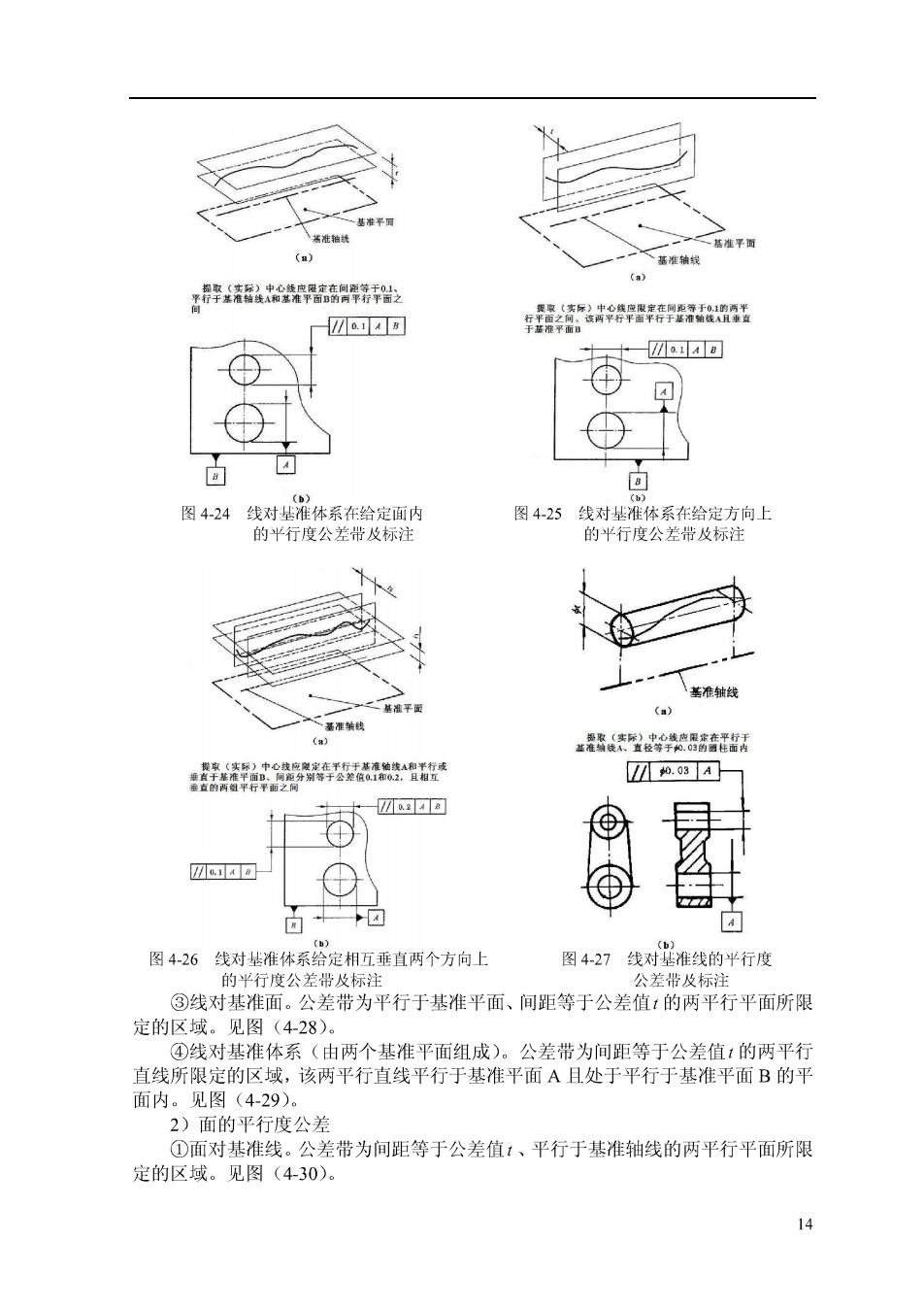

一基液平 指释特数高侧容第 ☑☑▣ 益”器 ⊕ 国镜 图4-25线对基准体系在给定方向上 的平行度公差带及标注 爱数货际的客春雷清 精 90.03 4 ® 图4-26线对基准体系给定相互垂直两个方向上 图4-27线对准线的Ψ行度 的平行度公差带及标注 差及标 ③线对基准面。公差带为平行于基准平面、间距等于公差值：的两平行平面所限 定的区域。见图(428) ④线对基准体系（由两个基准平面组成）。公差带为间距等于公差值1的两平行 直线所限定的区域，该两平行直线平行于基准平面A且处于平行于基准平面B的平 而内。见图(4-29)。 2)面的平行度公 面对基 线 公差带为间距等于公差值：、平行于基准轴线的两平行平面所限 定的区域。见图(430)

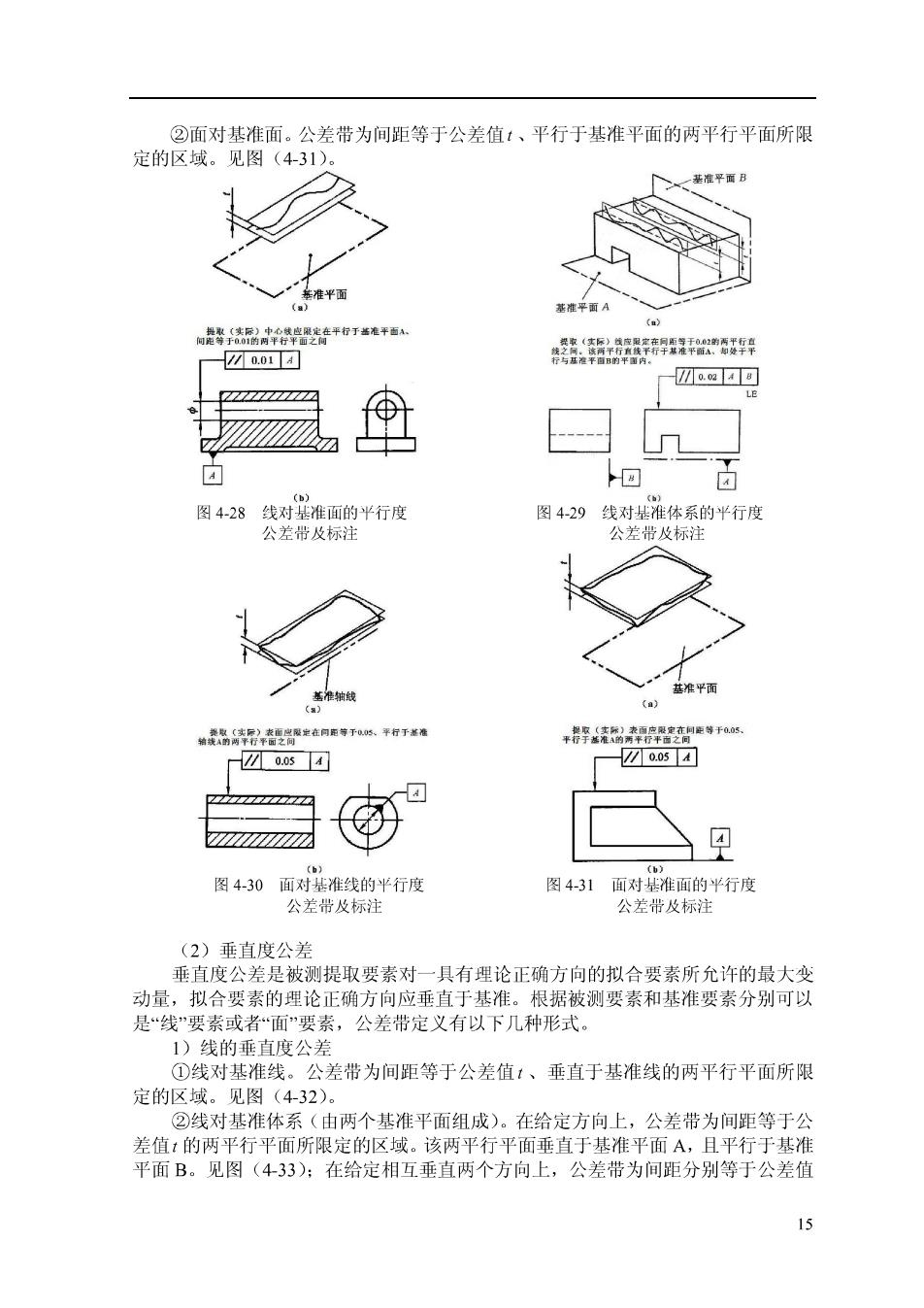

②面对基准面。公差带为间距等于公差值：、平行于基准平面的两平行平面所限 定的区域。见图(431)。 一暴准早国 (u) 妻数选中中型空平行于夜华A /70.01A 一☑a▣ 网 图428线对基准面的平行度 图4-29线对基准体系的Ψ行度 公差带及标注 公差带及标注 手精来型电等s /10.05A (2)垂直度公差 垂直度公差是被测提取要素对一具有理论正确方向的拟合要素所允许的最大变 动量，拟合要素的理论正确方向应垂直于基准。根据被测要素和基准要素分别可以 是“线”要素或者“面”要素，公差带定义有以下几种形式。 1)线的垂直度公差 ①线对基准线。公差带为间距等于公差值、垂直于基准线的两平行平面所限 定的区域。见图(432)。 ②线对基准体系（由两个基准平面组成）。在给定方向上，公差带为间距等于公 差值：的两平行平面所限定的区域。该两平行平面垂直于基准平面A,且平行于基准 平面B。见图(433)：在给定相互垂直两个方向上，公差带为间距分别等于公差值 15
