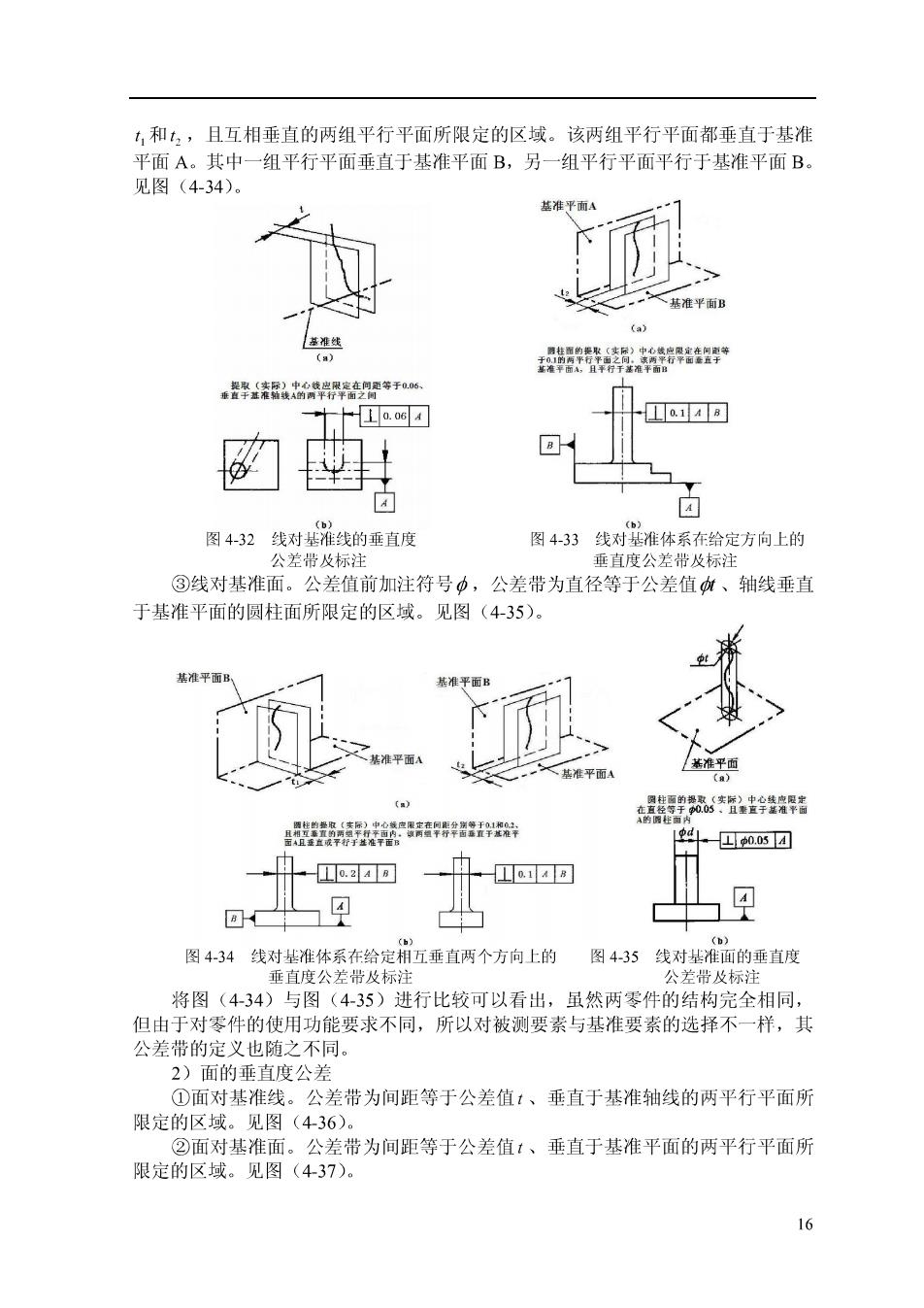

1,和1，且互相垂直的两组平行平面所限定的区域。该两组平行平面都垂直于基准 平面A。其中一组平行平面垂直于基准平面B,另一组平行平面平行于基准平面B 见图(4-34). 基准平面人 之基准平 歌器等 孕特空李西等子6、 十a 工.148 O 图432线对雅线的垂直度 图433线对基雅体系在给定方向上的 ③线对基准面。公差值前加注符号中，公差带为直径等于公差值血、轴线垂直 于基准平面的圆柱面所限定的区域。见图(435)。 品学器 器松器特器 -2a▣ 图4-34线对基准体系在给定相五垂直两个方向上的图435线对基准面的垂直度 垂自度公关是及标注 公若带及标注 将图(434)与图(4-35)进行比较可以看出，虽然两零件的结构完全相同， 但由于对零件的使用功能要求不同，所以对被测要素与基准要素的选择不一样，其 公差带的定义也随之不同 2)面的垂直度公差 ①面对基准线。公差带为间距等于公差值：、垂直于基准轴线的两平行平面所 限定的区域。见图(436)。 ②面对基准面。公差带为间距等于公差值【、垂直于基准平面的两平行平面所 限定的区域。见图(437)。 6

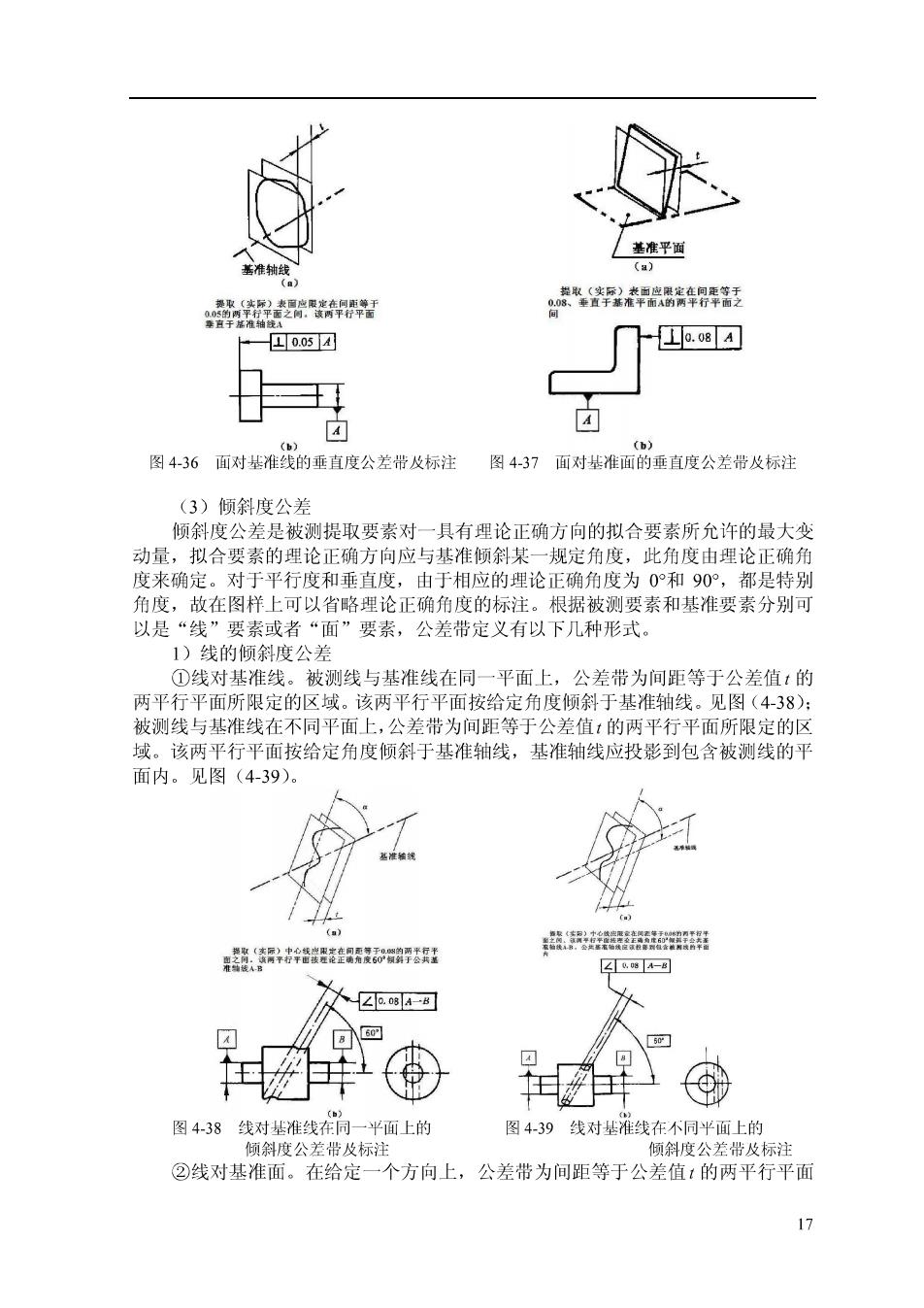

基准平幽 格 0.05☑ Lo.0B 4 图436面对准线的垂直度公差箭收标注 图4-37 面对准面的垂直度公差音及标注 (3)倾斜度公差 倾斜度公差是被测提取要素对一具有理论正确方向的拟合要素所允许的最大变 动量，拟合要素的理论正确方向应与基准倾斜某一规定角度，此角度由理论正确角 度来确定。对于平行度和垂直度，由于相应的理论正确角度为0°和90°，都是特别 角度，故在图样上可以省略理论正确角度的标注。根据被测要素和基准要素分别可 以是“线” 要素或者“面”要素，公差带定义有以下几种形式。 1)线的倾斜度公差 ①线对基准线。被测线与基准线在同一平面上，公差带为间距等于公差值：的 两平行平面所限定的区域。该两平行平面按给定角度倾斜于基准轴线。见图(4-38)： 被线与其准线在不同平面上，八差带为间币笔干公差值，的质平行平面所阴完的风 该两平行平面按给定角度倾斜于基准轴线，基准轴线应投影到包含被测线的平 面内。见图(4-39)。 器若餐金器股动 网因 人☑6gA-H 图438线对基准线在同 面上的 标 ②线对基准面。 在给定 个方向上，公差带为间距等于公差值1的两平行平面 17

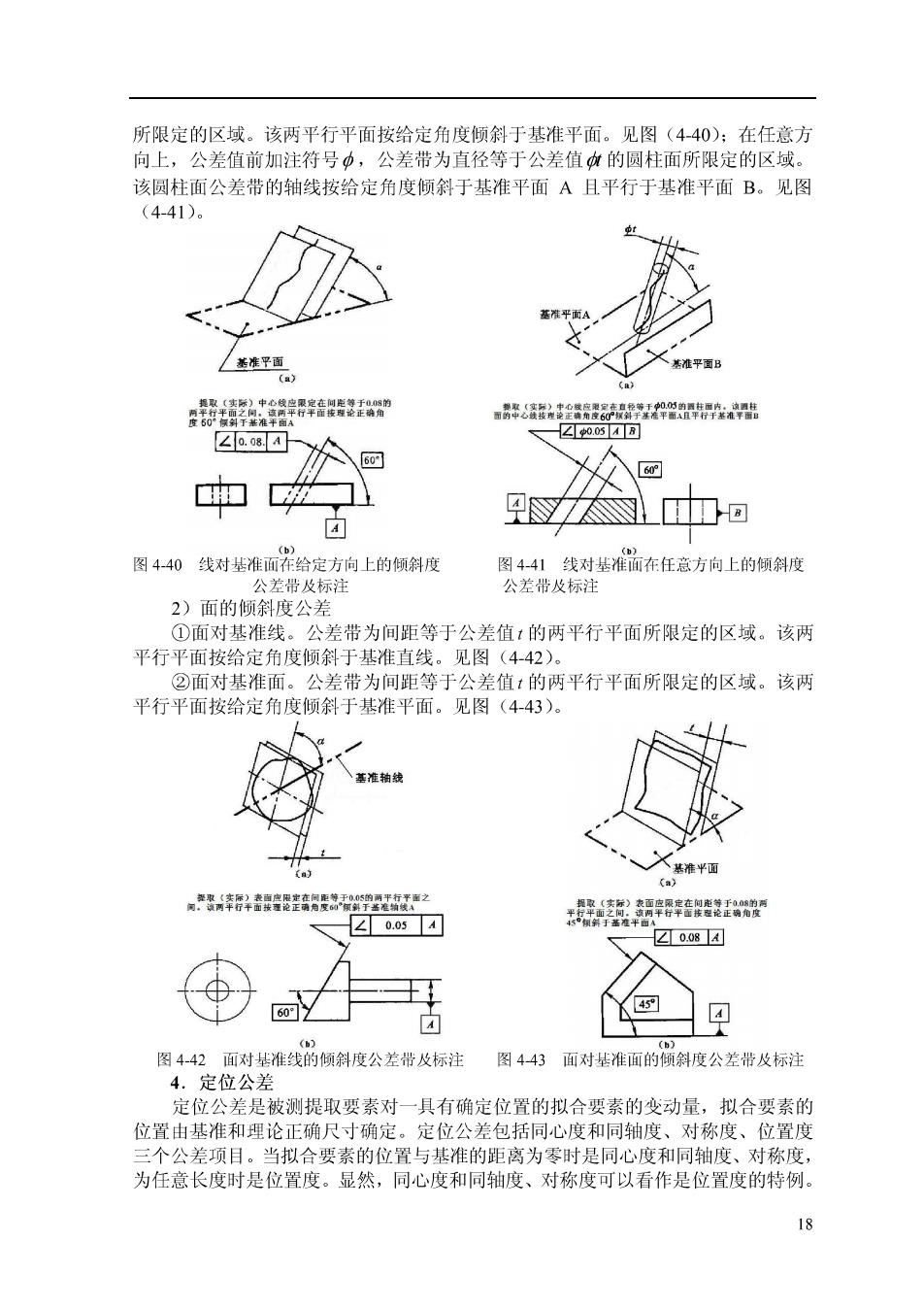

所限定的区域。该两平行平面按给定角度倾斜于基准平面。见图(440)：在任意方 向上，公差值前加注符号中，公差带为直径等于公差值血的圆柱面所限定的区域。 该圆柱面公差带的轴线按给定角度倾斜于基准平面A且平行于基准平面B。见图 (4-41). 基准平面 舒 常释&经铝帮品 Z8囚y 回 图440线对基准面术给定方向上的倾斜度 图441线对基准面东任意方向上的倾斜度 公差及标注 公差带及际注 2)面的倾斜度公差 ①面对基准线。公差带为间距等于公差值：的两平行平面所限定的区域。该两 平行平面按给定角度倾斜于基准直线。见图(442)。 今而过共准而 公差带为间距等于公差值：的两平行平面所限定的区域。该两 平行平面按给定角度倾斜于基准平面。见图(443)。 辛贵州贵2 释精贤橙 ☑008☒ 图442面对结雅线的倾斜度公差带及标注 图443面对基准面的倾斜度公差带及标注 4.定位公 定位公差是被测提取要素对一具有确定位置的拟合要素的变动量，拟合要素的 位置由基准和理论正确尺寸确定。定位公差包括同心度和同轴度、对称度、位置度 三个公差项目。当拟合要素的位置与基准的距离为零时是同心度和同轴度、对称度， 为任意长度时是位置度。显然，同心度和同轴度、对称度可以看作是位置度的特例。 8

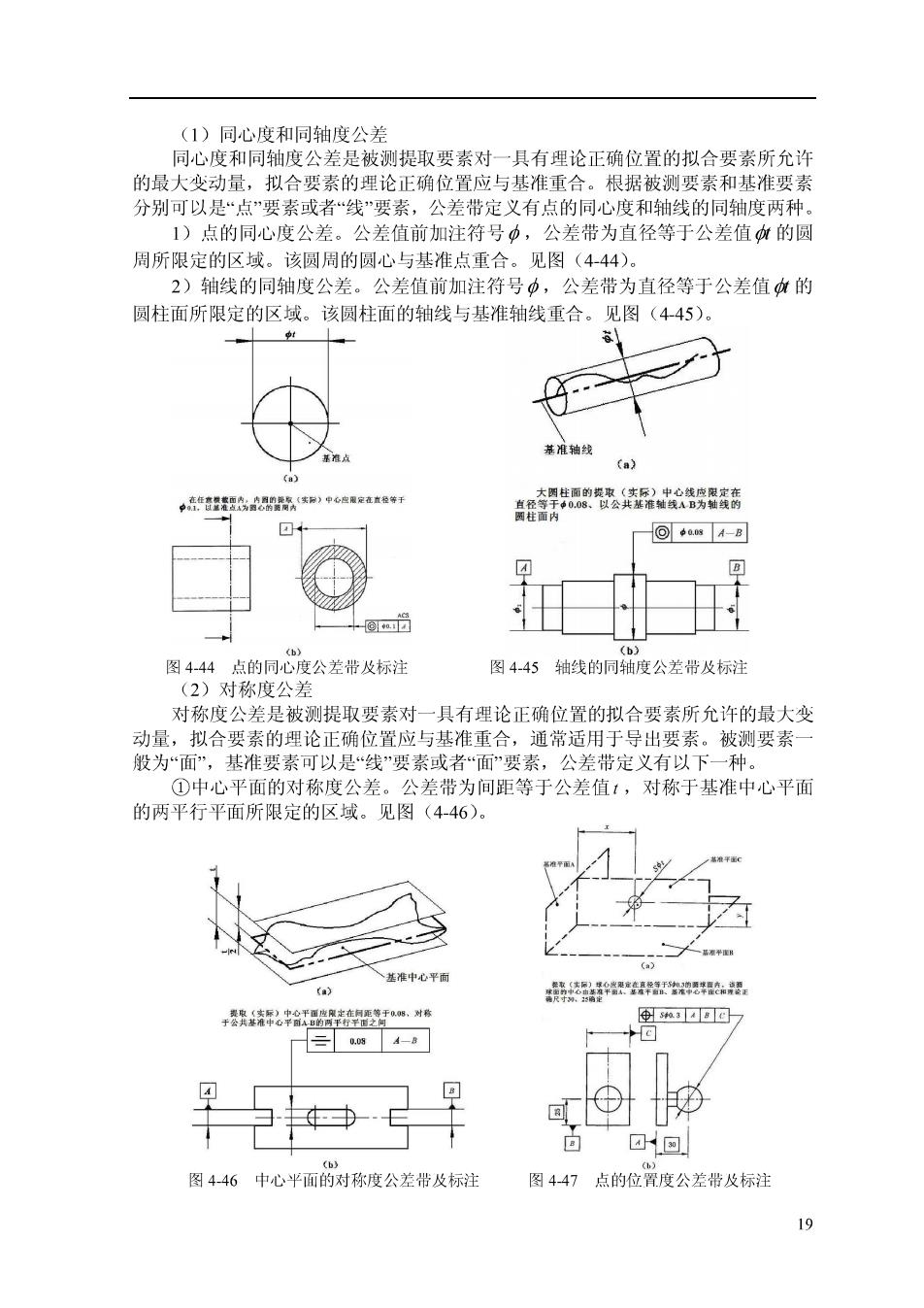

(1)同心度和同轴度公差 同心度和同轴度公差是被测提取要素对一具有理论正确位置的拟合要素所允许 的最大变动量，拟合要素的理论正确位置应与基准重合。根据被测要素和基准要素 分别可以是“点”要素或者“线”要素， 公差带定义有点的同心度和轴线的同轴度两种 1)点的同心度公差。公差值前加注符号中，公差带为直径等于公差值M的圆 周所限定的区域。该圆周的圆心与基准点重合。见图(444)。 2)轴线的同轴度公差。公差值前加注符号中，公差带为直径等于公差值的 圆柱面所限定的区域。该圆柱面的轴线与基准轴线重合。见图(445)。 的 (o) 路程精 回a解-B 图444点的同心度公差带及标注 图445轴线的同轴度公差带及标注 (2)对称度公差 对称度公差是被测提取要素对一具有理论正确位置的拟合要素所允许的最大变 动量，拟合要素的理论正确位置应与基准重合 通常适用于导出要素。被测要素 般为“面， 基准要素可以是“线"要素或者面要素，公差带定义有以下一种。 ①中心平面的对称度公差。公差带为间距等于公差值：，对称于基准中心平面 的两平行平面所限定的区域。见图(446)。 莲准中心平面 静告是 人 回 回回 图446中心平面的对称度公差带及标注 图447点的位骨度公差带及标注 19

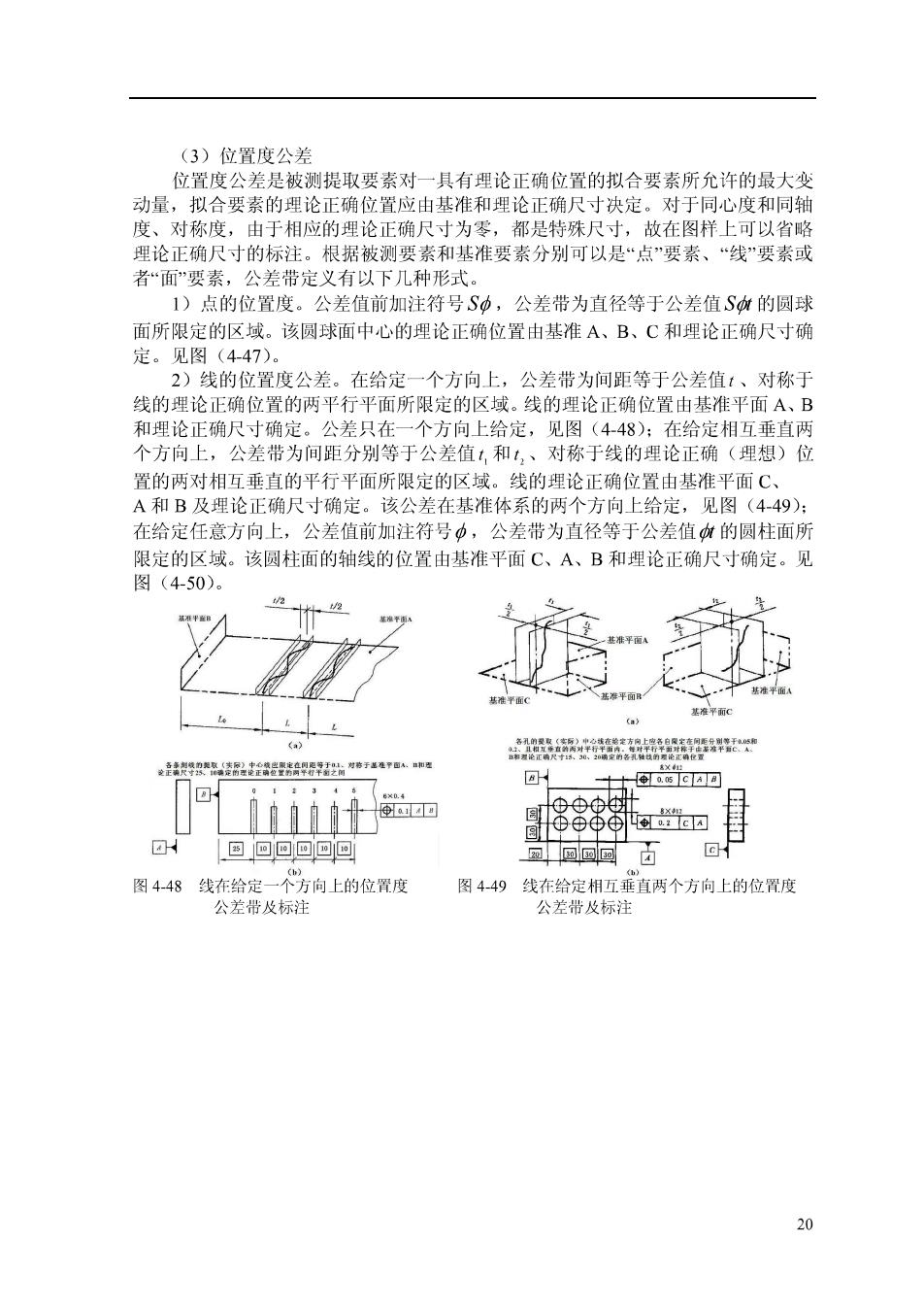

(3)位置度公差 位置度公差是被测提取要素对一具有理论正确位置的拟合要素所允许的最大变 动量，拟合要素的理论正确位置应由基准和理论正确尺寸决定。对于同心度和同轴 度、对称度，由于相应的理论正确尺寸为零 都是特殊尺寸，故在图样 可以省略 理论正确尺寸的标注。根据被测要素和基准要素分别可以是“点“要素、“线”要素或 者“面要素，公差带定义有以下几种形式。 1)点的位置度。公差值前加注符号中，公差带为直径等于公差值SM的圆球 面所限定的区域。该圆球面中心的理论正确位置由基准A、B、C和理论正确尺寸确 定。见图(447)。 2)线的位置度公差。在给定一个方向上，公差带为间距等于公差值：、对称于 线的理论正确位置的两平行平面所限定的区域。线的理论正确位置由基准平面A、B 和理论正确尺寸确定。公差只在 个方向上给定，见图(448)：在给定相互垂直两 个方问上，公差带为间距分别等于公差值.和t、、对称于线的理论正确（理想）位 置的两对相石直的平行平面所羽定的风成。线的理论正确音置由其准平面C 和B及理论正确尺寸确定。 该公差在基准体系的两个方向上给定 见图(449 在给定任意方向上，公差值前加注符号，公差带为直径等于公差值城的园柱面所 限定的区域。该圆柱面的轴线的位置由基准平面C、A、B和理论正确尺寸确定。见 (4-50) , 装独泰特相验对于选@远 回H 图Q6cA 回回回回回回 图448线在给定一个方向上的位置度 图449线布给定相互垂直两个方向上的位置度 公带及标注出 公带及标注出 20
