包容要求 ① A 基准要素 回 公共公差带 e 7hn.77h7m 基准日标 周 小径 LD 理论正确尺寸 ® 大径 MD 延伸公差带 ⊙ 中径、节径 最大实体要求 ① 线素 最小实体要求 ① 不凸起 NC 自由状念条件（非刚性零件） ① 任意横战面 ACS 0 注1：GB/T1182-1996中规定的基准符号为方7 注2：如需标注可逆要求，可采用符号®，见GBT1671。 四、形位公差的标注 GB/T1182一2008中规定了形位公差标注的基本要求和方法，并说明适用于工 件的形位公差标注。 1.被测要素的标注 (1)被测要素标注符号 形位公差标注符号由公差框格和指引线（带箭头）组成。见图(43a)
一基准字 ☐0.025 一准 一赫准三角形 }四蒸准 7行及精要泰 -®1四回白 A 一测要装 着准学母及有关符号 ,基准三角形 77 图43形位公差标注符号和基准标注符号 公差框格为划分为两格或多格的矩形框格。一般，形状公差的公差框格为两格， 位置公差的公差框格为三至五格。公差框格在图样上一般水平放置，特殊情况下也 允许竖直放置 公差要求就注写在公差框格内，对于水平放置的公差框格，各格自左至右顺序 标注以下内容，见图(44ad): ○0.0o5 回4B φ03DF ()两格填写法 (b)三都填写法 《c)四格填写法 ⊕o148c Φ5oa14ae (a)五格填写法 图44公差框格填写 1)几何特征符号。即按设计要求标注表(4-3)中的相应几何特征符号： 2)公差值，以线性尺寸单位表示的量值。如果公差带为圆形或圆柱形，公差值 前应加注符号“”：如果公差带为圆球形，公差值前应加注符号“S中”； 3)基准，用一个学母表示单个基准或用几个字母表示基准体系或公共基准，见 图(4-4be). 如果公差框格是竖直放置，则应从框格最下方的第一格起向上依次填写几何特 征符号、公差值、基准。见图(44)。 如果需要限制被测要素在公差带内的形状，可在公差值后加注表(4-5)内的相 应符号，或在公差框格下方注明NC字样。 表45被测要素的形状在公差带内有进一步限定时与公差值相关的符号 令义 符号举例 令义 符号举例■ 只许中间向材料内四下 - 一)☐只许从左全右减小 (>) 只许中间向材料外凸起(+)可，☐只许从右至左减小 (2)被测要素标注的基本要求和方 对于有形位公差要求的被测要素应该用指引线将其与公差框格连接。连接时， 指引线无箭头的一端应从形位公差框格的一端连出，而有箭头的一端则应指向被测 要素。指引线箭头的方向不影响对公差的定义。 水平放置的公差框格，指引线可以从框格的左端或右端引出：垂直放置的公差 框格，指引线可以从框格的上端或下端引出。指引线从框格引出时必须垂直于框格
而引向被测要素时允许弯折，但弯折次数不得多于两次。 1)当形位公差涉及的被测要素为组成要素（轮廓线或轮廓面）时，指引线箭头 应直接指向该要素的轮廓线或其延长线上，并与尺寸线明显错开，见图(45a、b) 如果被测要素为视图上的局部表面时，箭头也可指向引出线的水平线，引出线引自 被测面，见图(4-5c):如果被测要素只是要素的某一局部时，则应用粗点画线示出 该部分并加注尺寸，见图(45d、e)。 ■ 写 ■■ (iD 图45被测要素的标注 (1D 2)当形位公差涉及的被测要素为导出要素（中心线、中心面或中心点）时，指 引线箭头应与被测要素相应的组成要素的尺寸线对齐，必要时，指引线箭头可替代 其中一个尺寸线箭头，见图(4-5f、g、h)所示。如果被测要素是圆锥体的导出要素 时，箭头应与圆锥体大端或小端的尺寸线对齐，见图(4-5i、j):如果直径尺寸不能 明显地区别圆锥体与圆柱体时，则应在圆锥体内画出空白的尺寸线，并将箭头与该 空白尺寸线对齐，见图(45k):如果圆锥体采用角度尺寸标注，则箭头应对着该角 度尺寸线，见图(45) 注意，在被测要素的形式产生歧义，需要指明其是线而不是面时，应在公差框 格下方标注LE字样，见图(4-29)。 2.基准要素的标注 (1)基准要素标注符号 与公差框格第三至五格内的基准字母相对应的基准要素，在图样上必须用基准 标注符号来表示。基准标注符号由基准三角形、连线、方框和基准字母组成，见图 (436)。字母标注在基准方框内，连线一端应从基准方框垂直引出，与一个涂黑的 或空白的三角形相连，涂黑的和空白的基准三角形含义相同。必要时连线可以弯折 次，以保证与水平放置的基准方框垂直，见图(46、 D. 代表基准的学母采用大写英文字母，为了避免混淆，规定不能采用E、F、1、 J、M、L、O、P、R。 (2)基准要素标注的基本要求和方法 1)当基准是组成要素（轮廓线或轮廓面）时，基准三角形放置在要素的轮廓线 8

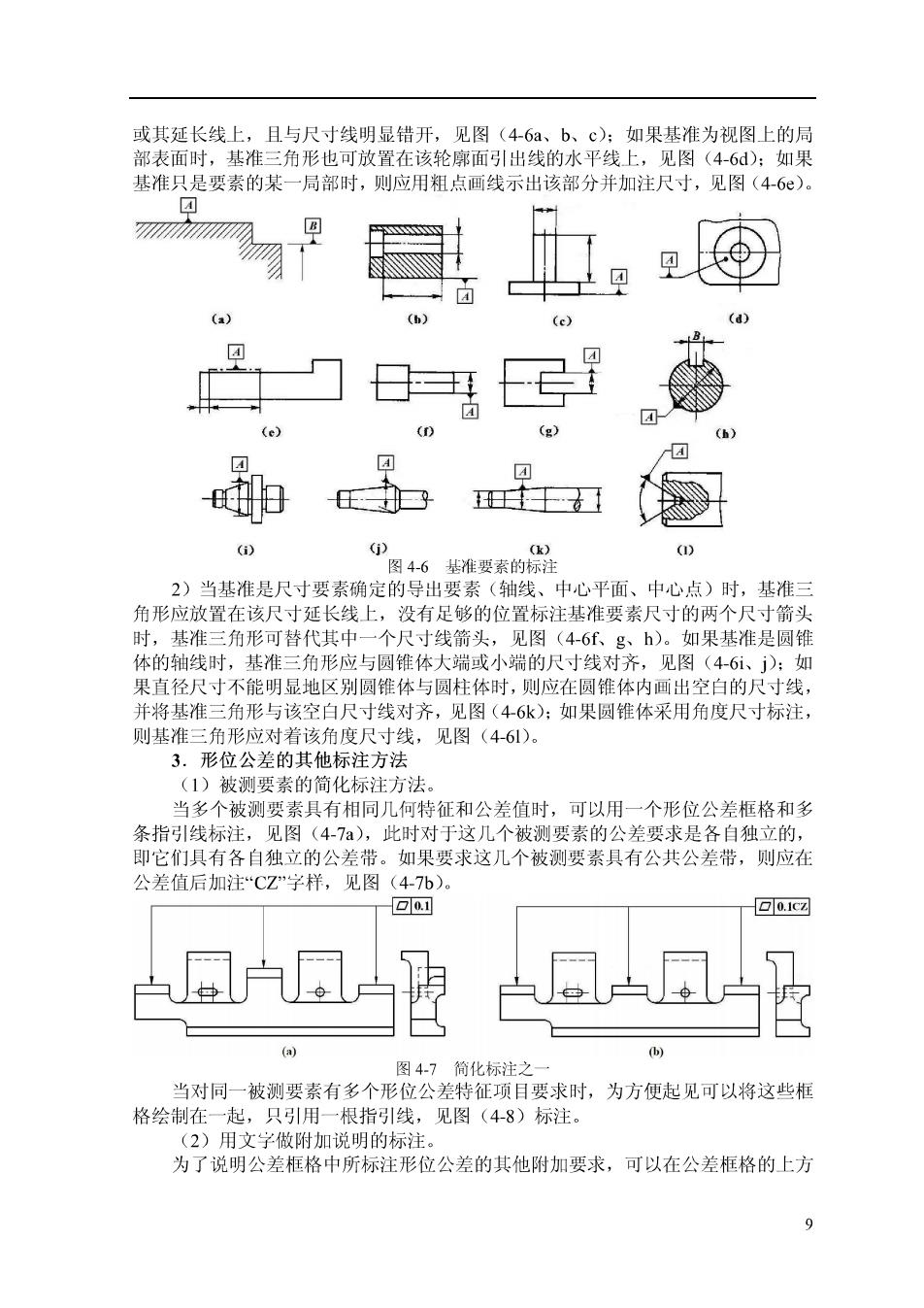

或其延长线上，且与尺寸线明显错开，见图(46a、b、c):如果基准为视图上的局 部表面时，基准三角形也可放置在该轮廓面引出线的水平线上，见图(4-6)：如果 基准只是要素的某一局部时，则应用粗点画线示出该部分并加注尺寸，见图(4-6) (o) (h 王 国16基雅要素的是 2)当基准是尺寸要素确定的导出要索（轴线、中心平面、中心点）时，基准 角形应放置在该尺寸延长线上，没有足够的位置标注基准要素尺寸的两个尺寸箭头 时，基准三角形可替代其中一个尺寸线箭头，见图(4-6f gh)。如果基准是圆锥 体的轴线时，基 三角形应与圆锥体大端或小端的尺寸线对 见客 (46i、j:如 果直径尺寸不能明显地区别圆锥体与圆柱体时，则应在圆锥体内画出空白的尺寸线， 并将基准三角形与该空白尺寸线对齐，见图(46k):如果圆锥体采用角度尺寸标注， 则基准三角形应对若该角度尺寸线，见图(46)。 3.形位公差的其他标注方法 (1 被测要素的简化标注方法 当多个被测要素具有相同几何特征和公差值时，可以用一个形位公差框格和多 条指引线标注，见图(47a),此时对于这几个被测要素的公差要求是各自独立的， 即它们具有各自独立的公差带。如果要求这几个被测要素具有公共公差带，则应在 公差值后加注“CZ字样，见图(47b 回1 图47简化标注之 当对同一被测要素有多个形位公差特征项目要求时，为方便起见可以将这些框 格绘制在 只引用一根指引线，见图(48)标注 (2)用文学做附加说明的标注 为了说明公差框格中所标注形位公差的其他附加要求，可以在公差框格的上方 0
或下方附加文字说明，属于被测要素数量的说明，应写在公差框格的上方：属于解 释性说明（包括队测量方法的要求等）应写在公差框格的下方，见图(49)。 /0.03B ∥0.015A 00.005 ☑0☑ () B 图49形公差有要求时的标注 (d) 图4 当被测要素或者基准要素采用某种公差原则时，应根据需要，采用规范的公差 原则符号，单独或者同时标注在相应公差值和（或）基准字母的后面，见图(4-10)。 (4)理论正确尺寸的标注」 理论正确尺寸没有公差 并标注在一个方框内。理论正确尺寸是指当给出 或一组要素的位置、方向或轮廓度公差时，分别用来确定其理论正确位置、方向或 轮廓的尺寸，见图(411)：也可用于确定基准体系中各基准之间的方向、位置关 系，见图(411b). ⊕和@A O ☑.a (a) 电6.o4A⊙ 回 (h) 中0,4⊙A⊙ 回回▣▣」白 图410公品则的标注 (5)附加标记的标注 ”图41理论正确尺寸的标注 )如果轮廓度特征适用于横截面的整周轮廓或由该轮廓所示的整周表面时，应 采用“全周”符号标注，见图(412)。“全周”符号并不包括整个工件的所有表面， 只包括由轮廓和公差标注所表示的各个表面。 图@囚 (a) 10
