第六章晶体定向和结晶符号 6.22三轴定回 (2)四方晶系 口对称特点 +必有而且只有一个L4或L4 口选籼原则 +L4或L4→Z轴；2L2或2P法 L44L25PC 线或合适晶棱方向→X、Y轴 ▣晶体几何常数王 a=btc,a=β=y=90° 26 Crystallography 2东理2火军 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第六章 晶体定向和结晶符号 (2)四方晶系 对称特点 必有而且只有一个L4或Li 4 选轴原则 L4或Li 4 → Z轴；2L2 或2P法 线或合适晶棱方向→X、Y轴 晶体几何常数： a=b≠c，α=β=γ=90° L4 4L2 5PC Z Y X α γ β 6.2.2 三轴定向 26
第六章晶体定向和结晶符号 6.2.2三轴定回▣ (2)四方晶系 口对称特点 +必有而且只有一个L4或L4 口选籼原则 L4或L4→Z轴；2L2或2P法 线或合适晶棱方向→X、Y轴 ▣晶体几何常数： +a=btc,a=β=y=90° L42L22P 27 Crystallography 本露尖军
Crystallography 第六章 晶体定向和结晶符号 (2)四方晶系 对称特点 必有而且只有一个L4或Li 4 选轴原则 L4或Li 4 → Z轴；2L2 或2P法 线或合适晶棱方向→X、Y轴 晶体几何常数： a=b≠c， α=β=γ=90° Li 4 2L2 2P 6.2.2 三轴定向 Z Y X α γ β 27
第六章晶体定向和结晶符号 © 6.2.2三轴定▣ (3)斜方晶系 口对称特点 +L2和P的总数不少于三个 ▣选轴原则 +有3L2时，3L2为X、Y、Z轴 +在L22P中，以L2为Z轴，2P 3L23PC L22P 法线为X、Y轴 晶体几何常数： ▣ ab+c,a=β=y=90° 28 Crystallography 2本露2器 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第六章 晶体定向和结晶符号 (3)斜方晶系 对称特点 L2和P的总数不少于三个 选轴原则 有3L2时，3L2为X、Y、Z轴 在L22P中，以L2为Z轴，2P 法线为X、Y轴 晶体几何常数： a≠b≠c， α=β=γ=90° 3L2 3PC L2 2P 6.2.2 三轴定向 Z Y X α γ β 28
第六章晶体定向和结晶符号 6.2.2三轴定可▣ (4)单斜晶系 口对称特点： +L2或P的个数不多于1个 ▣选轴原则 +以L2或P的法线为Y轴， +以两根均垂直Y轴的合适晶棱方向 为X、Z轴 L2PC ▣晶轴安置 ▣晶体几何常数： +Z轴直立， +ab≠c, +Y轴左右水平， +a=y=90°，β>90° +X轴前后并向前下倾斜 29 Crystallography 2东露2头军
Crystallography 第六章 晶体定向和结晶符号 (4)单斜晶系 对称特点： L2或P的个数不多于1个 选轴原则 以L2或P的法线为Y轴， 以两根均垂直Y轴的合适晶棱方向 为X、Z轴 晶轴安置 Z轴直立， Y轴左右水平， X轴前后并向前下倾斜 Y X Z β α γ 晶体几何常数： a≠b≠c， α=γ=90° ，β＞90° L2 PC 6.2.2 三轴定向 29

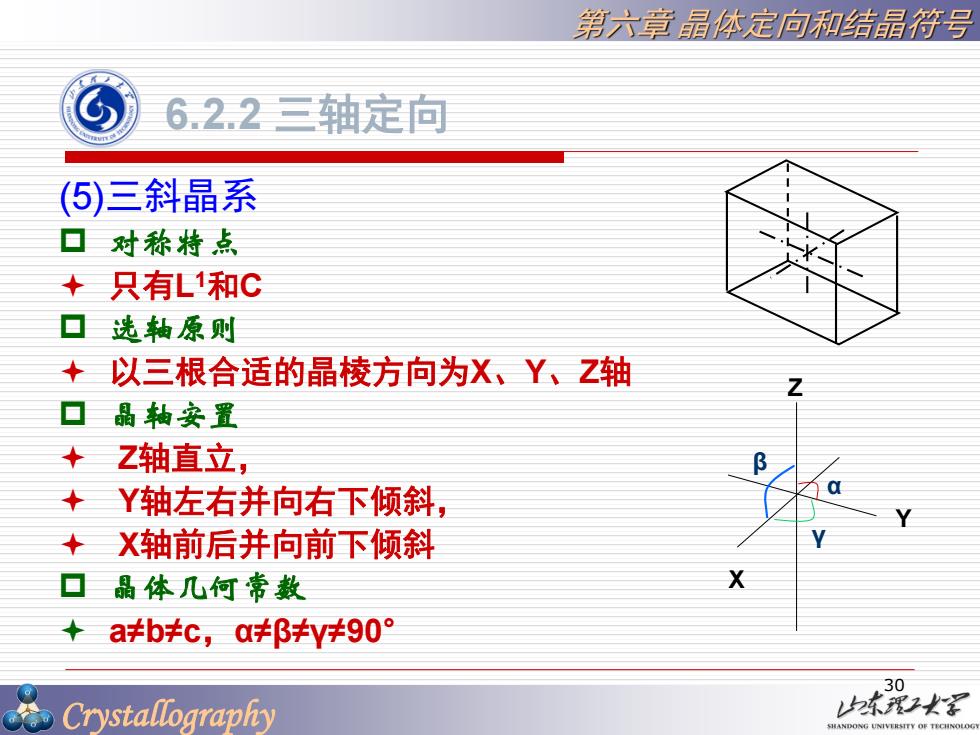

第六章晶体定向和结晶符号 © 6.22三轴定回 5)三斜晶系 口对称特点 +只有和C 口选籼原则 +以三根合适的晶棱方向为X、Y、Z轴 ▣晶轴安置 Z轴直立， +Y轴左右并向右下倾斜， +X轴前后并向前下倾斜 ▣晶体几何常数 ab+c,a≠βy≠90° 30 Crystallography 2东理2？ HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第六章 晶体定向和结晶符号 (5)三斜晶系 对称特点 只有L1和C 选轴原则 以三根合适的晶棱方向为X、Y、Z轴 晶轴安置 Z轴直立， Y轴左右并向右下倾斜， X轴前后并向前下倾斜 晶体几何常数 a≠b≠c，α≠β≠γ≠90° Y X Z α β γ 6.2.2 三轴定向 30
