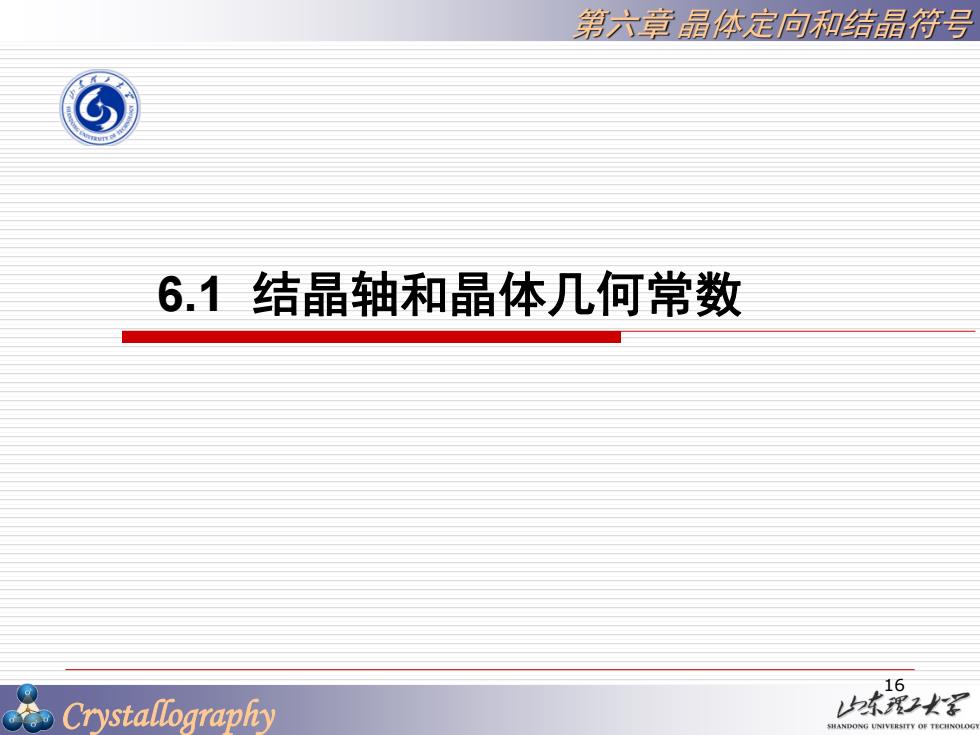

第六章晶体定向和结晶符号 6.1结晶轴和晶体几何常数 16 Crystallography 本翼2火深 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第六章 晶体定向和结晶符号 6.1 结晶轴和晶体几何常数 16

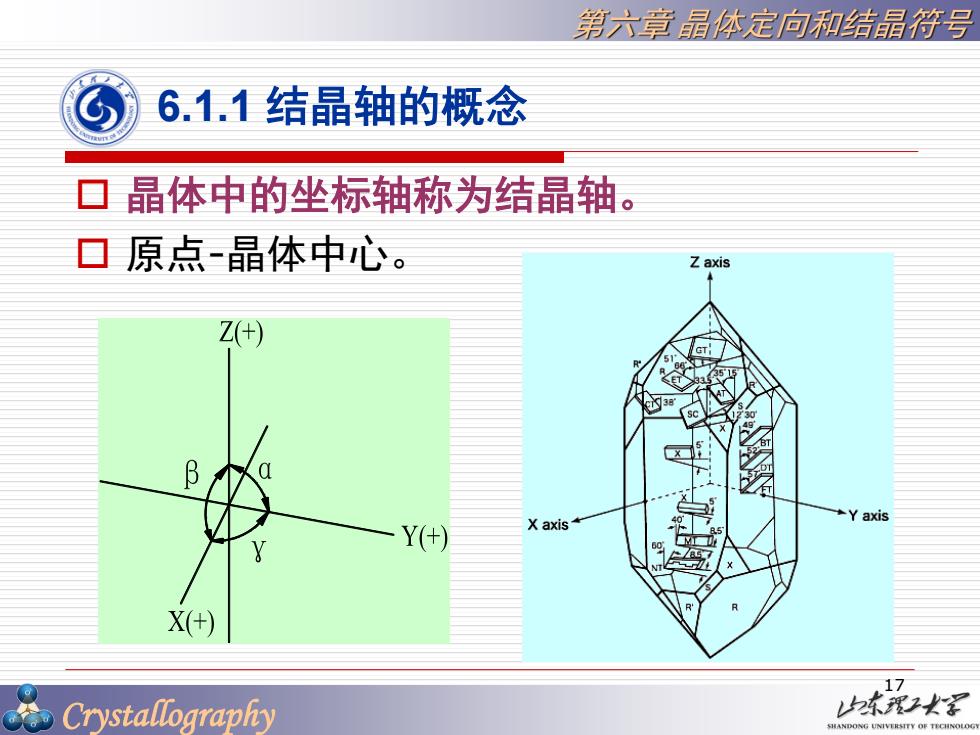

第六章晶体定向和结晶符号 6.1.1结晶轴的概念 口晶体中的坐标轴称为结晶轴。 口原点-晶体中心。 Z axis Z+) Y(+) X axis Y axis X(+) 17 Crystallography 2东翼2军
Crystallography 第六章 晶体定向和结晶符号 晶体中的坐标轴称为结晶轴。 原点-晶体中心。 6.1.1 结晶轴的概念 17

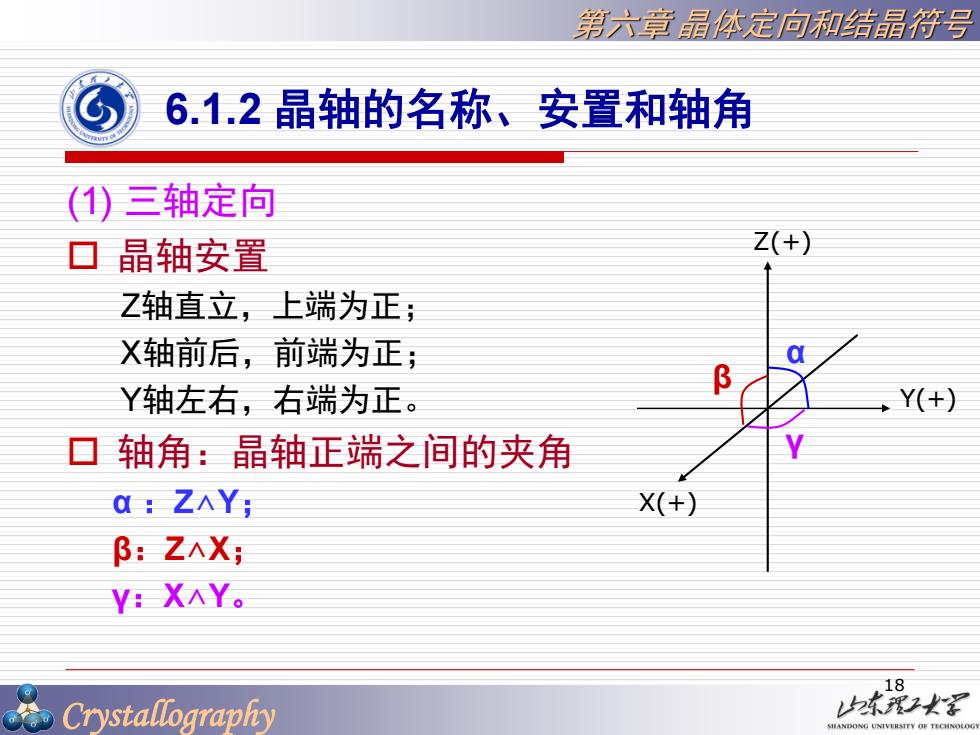

第六章晶体定向和结晶符号 © 6.1.2晶轴的名称、安置和轴角 (1)三轴定向 口晶轴安置 Z(+) Z轴直立，上端为正； X轴前后，前端为正； Y轴左右，右端为正。 Y(+) ▣轴角：晶轴正端之间的夹角 a:ZAY; X(+) 3:ZAX; Y:XY。 18 Crystallography 2东理2？ HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第六章 晶体定向和结晶符号 (1) 三轴定向 晶轴安置 Z轴直立，上端为正； X轴前后，前端为正； Y轴左右，右端为正。 轴角：晶轴正端之间的夹角 α ：Z∧Y； β：Z∧X； γ：X∧Y。 6.1.2 晶轴的名称、安置和轴角 Z(+) Y(+) X(+) α γ β 18

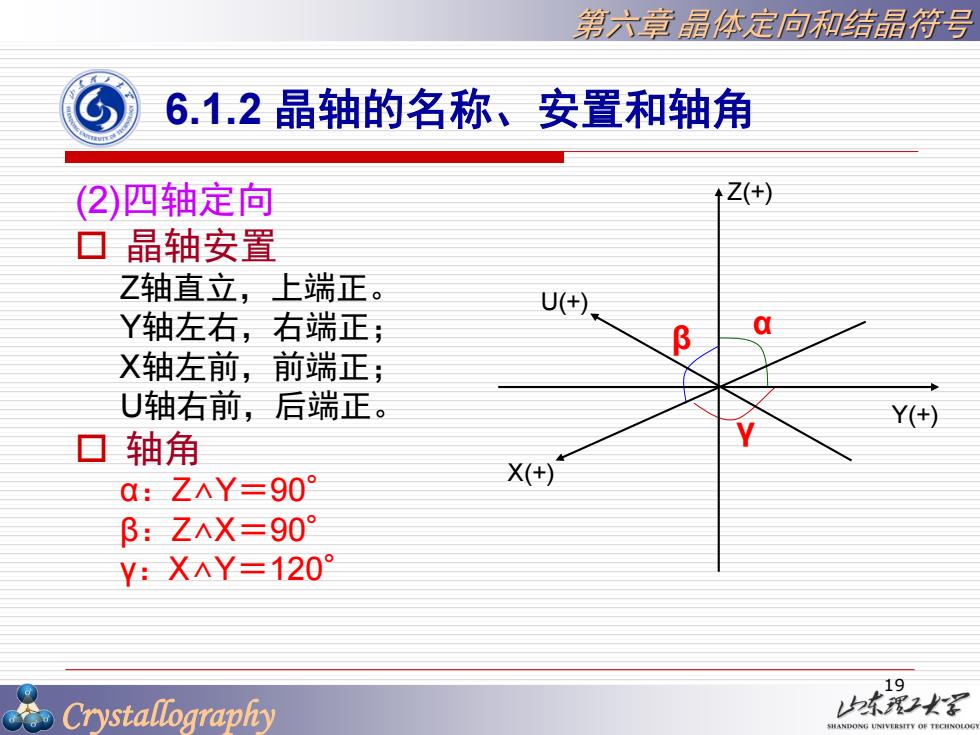

第六章晶体定向和结晶符号 6.1.2晶轴的名称、安置和轴角 (2)四轴定向 Z(+) 口晶轴安置 Z轴直立，上端正。 U(+) Y轴左右，右端正； X轴左前，前端正； U轴右前，后端正。 Y(+) 口轴角 a:ZAY=90° X+) B:ZAX=90° Y:XAY=1209 19 Crystallography 本我尖军
Crystallography 第六章 晶体定向和结晶符号 β γ Z(+) α Y(+) X(+) U(+) (2)四轴定向 晶轴安置 Z轴直立，上端正。 Y轴左右，右端正； X轴左前，前端正； U轴右前，后端正。 轴角 α：Z∧Y＝90° β：Z∧X＝90° γ：X∧Y＝120° 6.1.2 晶轴的名称、安置和轴角 19

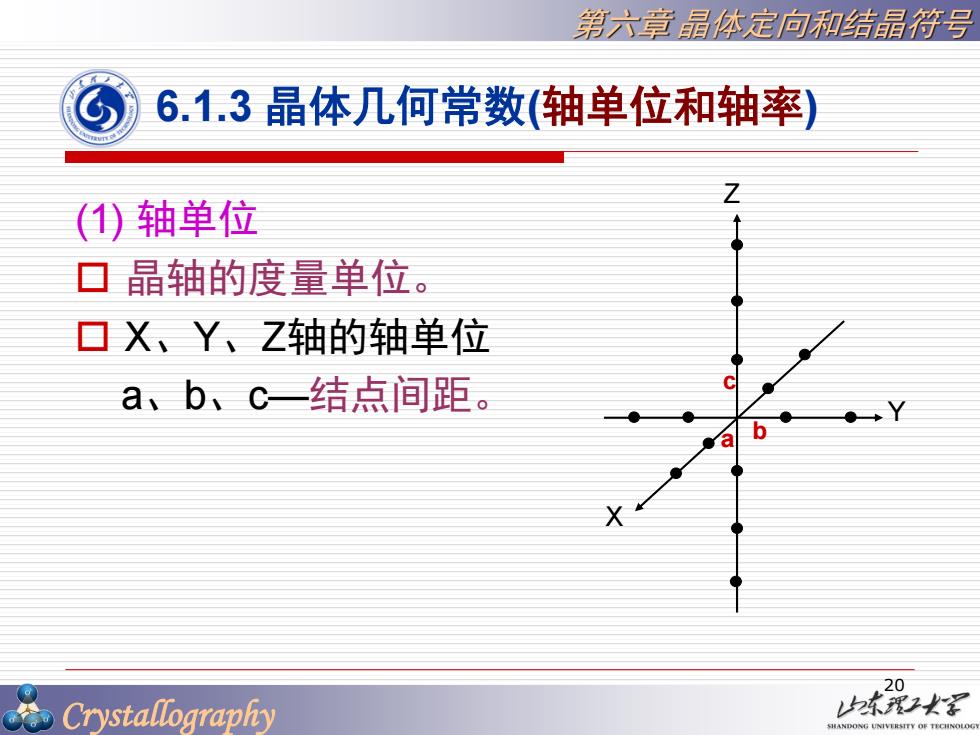

第六章晶体定向和结晶符号 6.1.3晶体几何常数（轴单位和轴率） (1)轴单位 口晶轴的度量单位。 ▣X、Y、Z轴的轴单位 a、b、c一结点间距。 20 Crystallography 2本露2器 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第六章 晶体定向和结晶符号 (1) 轴单位 晶轴的度量单位。 X、Y、Z轴的轴单位 a、b、c—结点间距。 6.1.3 晶体几何常数(轴单位和轴率) a b c X Y Z 20
