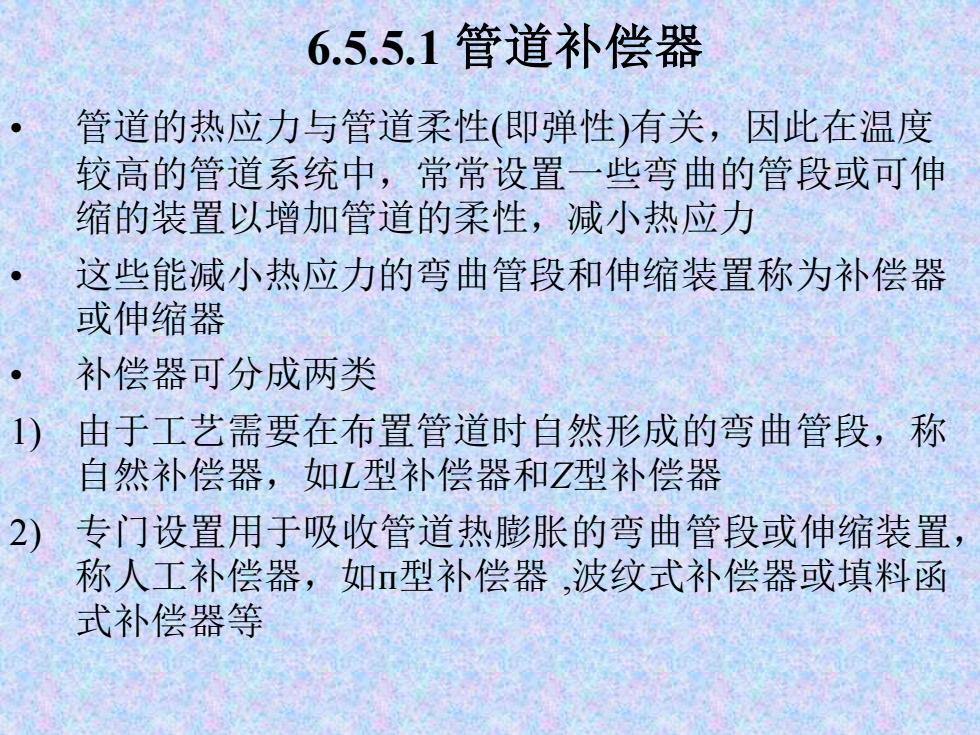

6.5.5.1管道补偿器 管道的热应力与管道柔性（即弹性）有关，因此在温度 较高的管道系统中，常常设置一些弯曲的管段或可伸 缩的装置以增加管道的柔性，减小热应力 这些能减小热应力的弯曲管段和伸缩装置称为补偿器 或伸缩器 补偿器可分成两类 1) 由于工艺需要在布置管道时自然形成的弯曲管段，称 自然补偿器，如L型补偿器和Z型补偿器 2)专门设置用于吸收管道热膨胀的弯曲管段或伸缩装置， 称人工补偿器，如型补偿器，波纹式补偿器或填料函 式补偿器等
6.5.5.1 管道补偿器 • 管道的热应力与管道柔性(即弹性)有关，因此在温度 较高的管道系统中，常常设置一些弯曲的管段或可伸 缩的装置以增加管道的柔性，减小热应力 • 这些能减小热应力的弯曲管段和伸缩装置称为补偿器 或伸缩器 • 补偿器可分成两类 1) 由于工艺需要在布置管道时自然形成的弯曲管段，称 自然补偿器，如L型补偿器和Z型补偿器 2) 专门设置用于吸收管道热膨胀的弯曲管段或伸缩装置， 称人工补偿器，如п型补偿器 ,波纹式补偿器或填料函 式补偿器等

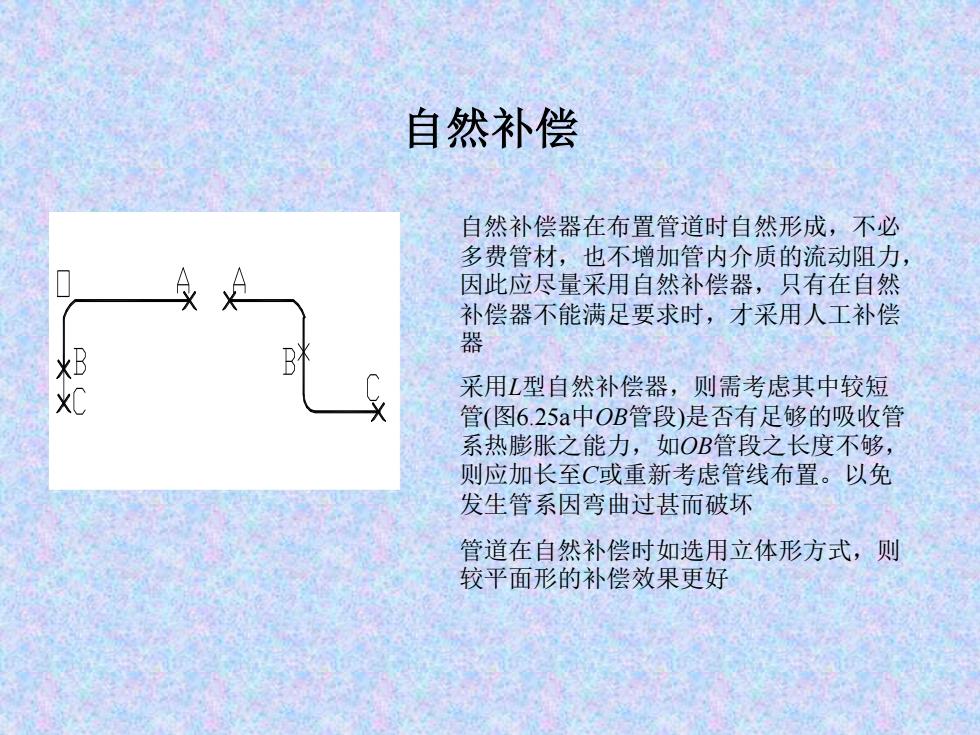

自然补偿 自然补偿器在布置管道时自然形成，不必 多费管材，也不增加管内介质的流动阻力， 因此应尽量采用自然补偿器，只有在自然 补偿器不能满足要求时，才采用人工补偿 器 采用L型自然补偿器，则需考虑其中较短 管（图6.25a中OB管段）是否有足够的吸收管 系热膨胀之能力，如OB管段之长度不够， 则应加长至C或重新考虑管线布置。以免 发生管系因弯曲过甚而破坏 管道在自然补偿时如选用立体形方式，则 较平面形的补偿效果更好
自然补偿 自然补偿器在布置管道时自然形成，不必 多费管材，也不增加管内介质的流动阻力， 因此应尽量采用自然补偿器，只有在自然 补偿器不能满足要求时，才采用人工补偿 器 采用L型自然补偿器，则需考虑其中较短 管(图6.25a中OB管段)是否有足够的吸收管 系热膨胀之能力，如OB管段之长度不够， 则应加长至C或重新考虑管线布置。以免 发生管系因弯曲过甚而破坏 管道在自然补偿时如选用立体形方式，则 较平面形的补偿效果更好

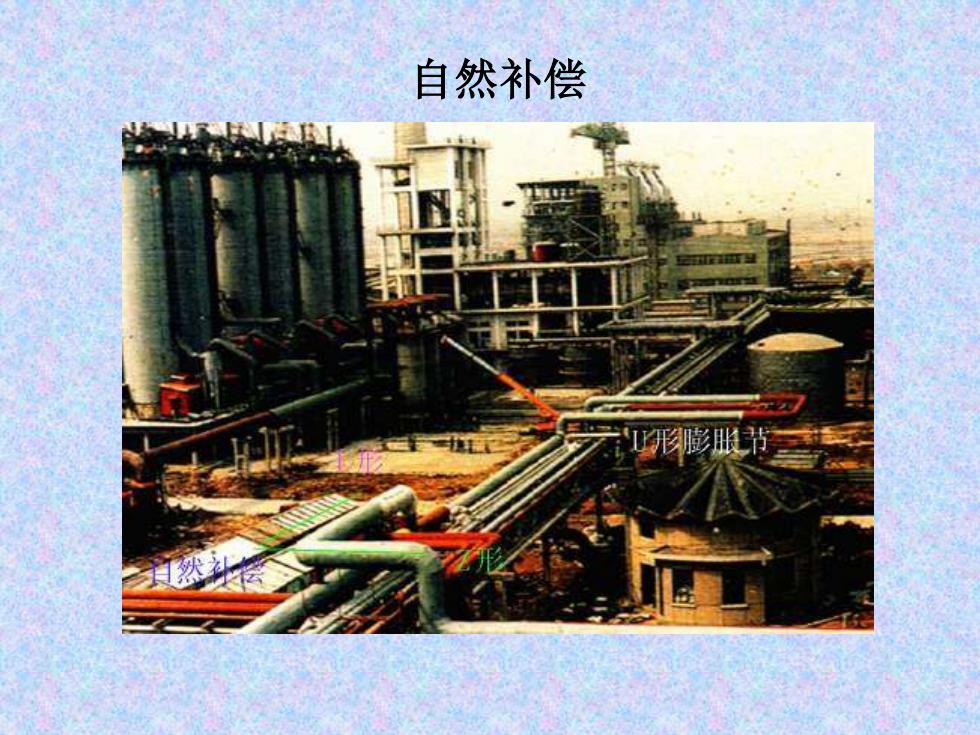

自然补偿 形膨服节三
自然补偿
人工补偿器 型补偿器它是用与原管道材料、规格 相同的无缝管弯制成，较其它型式的易 制造，且补偿能力大，能用在温度、压 力较高的管道上 型补偿器应布置在补偿段的中间位置， 以使两壁伸缩均衡，充分发挥补偿器的 补偿功能。 如果受地形条件限制，不能将Ⅱ型补偿 器布置在补偿段的中间位置上时，就应 在补偿器两端对称布置两个导向支座， 如图6.25。这样，就可以使管线伸缩均 图6.25m型补偿器及其 衡，不致弯曲。导向支座与Π补偿器管 导向支座 端的距离，一般取管径的30~40倍
人工补偿器 图6.25 п型补偿器及其 导向支座 п型补偿器它是用与原管道材料、规格 相同的无缝管弯制成，较其它型式的易 制造，且补偿能力大，能用在温度、压 力较高的管道上 п型补偿器应布置在补偿段的中间位置， 以使两壁伸缩均衡，充分发挥补偿器的 补偿功能 如果受地形条件限制，不能将Π型补偿 器布置在补偿段的中间位置上时，就应 在补偿器两端对称布置两个导向支座， 如图6.25。这样，就可以使管线伸缩均 衡，不致弯曲。导向支座与Π补偿器管 端的距离，一般取管径的30～40倍

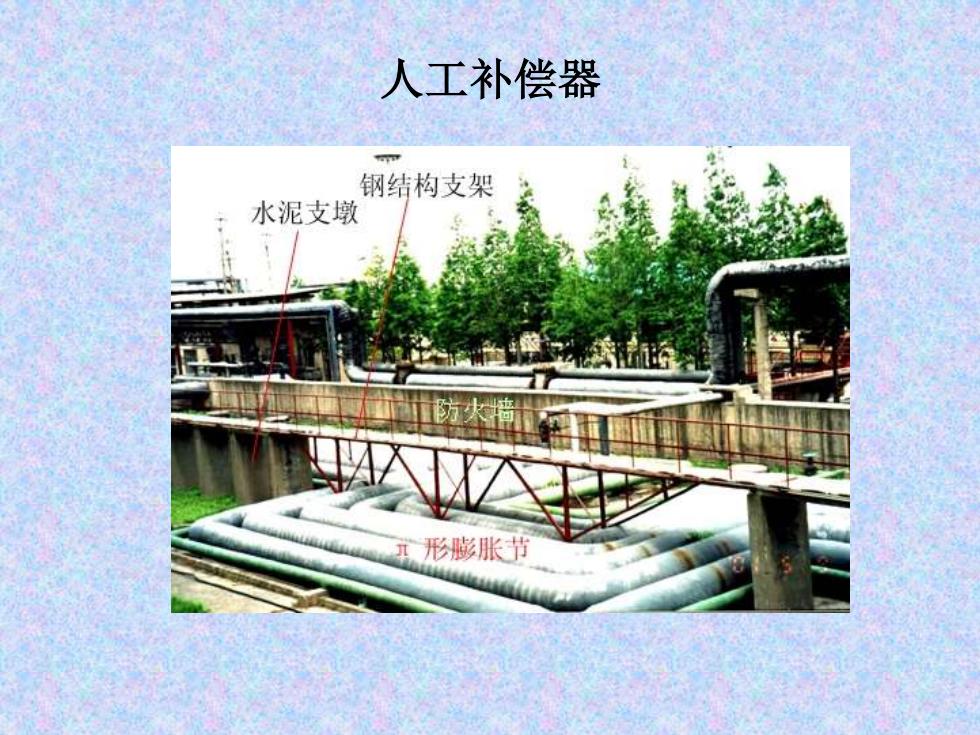

人工补偿器 钢结构支架 水泥支墩 形膨胀节
人工补偿器
