导航 3)图乙是弹簧弹力F与弹簧伸长量x的F-x图像，由此可求出 弹簧的劲度系数为 N/m。图线不过原点是由 于 FIN 8 ONWW 6 4 2 63 x/cm 0 2 34 甲 乙
导航 (3)图乙是弹簧弹力F与弹簧伸长量x的F-x图像,由此可求出 弹簧的劲度系数为 N/m。图线不过原点是由 于
(4)为完成该实验，设计的实验步骤如下： A.以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组心，F)对 应的点，并用平滑的曲线连接起来。 B.记下弹簧不挂钩码时其下端在刻度尺上的刻度。 C将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹 簧附近竖直固定一把刻度尺。 D.依次在弹簧下端挂上1个、2个、3个、4个...…钩码，并分 别记下钩码静止时弹簧下端所对应的刻度，并记录在表格内， 然后取下钩码
导航 (4)为完成该实验,设计的实验步骤如下: A.以弹簧伸长量为横坐标,以弹力为纵坐标,描出各组(x,F)对 应的点,并用平滑的曲线连接起来。 B.记下弹簧不挂钩码时其下端在刻度尺上的刻度l0。 C.将铁架台固定于桌子上,并将弹簧的一端系于横梁上,在弹 簧附近竖直固定一把刻度尺。 D.依次在弹簧下端挂上1个、2个、3个、4个……钩码,并分 别记下钩码静止时弹簧下端所对应的刻度,并记录在表格内, 然后取下钩码

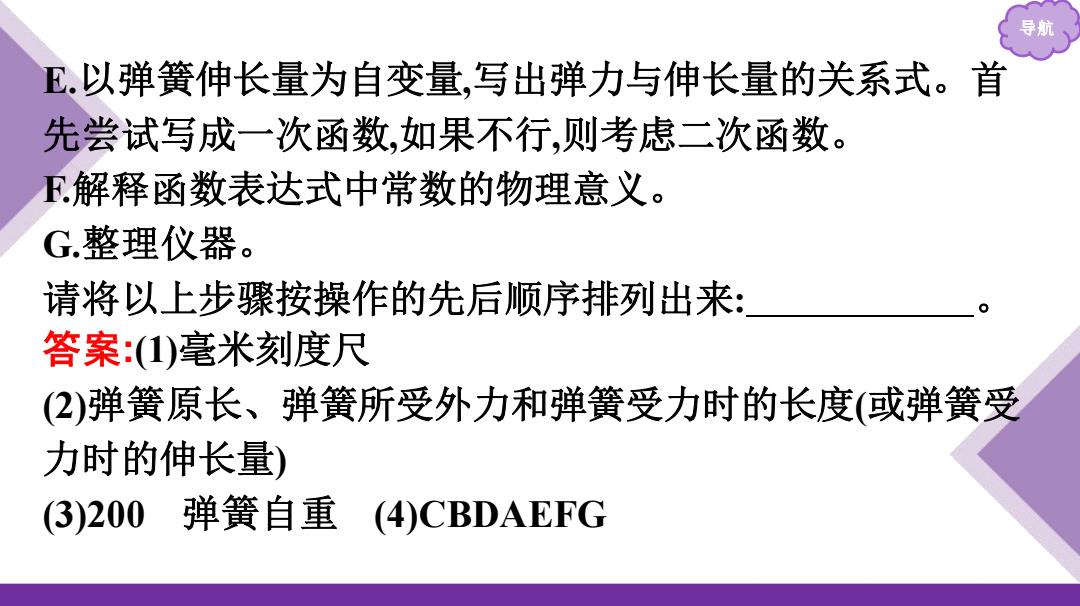

导月 E.以弹簧伸长量为自变量，写出弹力与伸长量的关系式。首 先尝试写成一次函数，如果不行，则考虑二次函数。 F解释函数表达式中常数的物理意义。 G整理仪器。 请将以上步骤按操作的先后顺序排列出来： 答案：)毫米刻度尺 (2)弹簧原长、弹簧所受外力和弹簧受力时的长度（或弹簧受 力时的伸长量) (3)200 弹簧自重( (4)CBDAEFG
导航 E.以弹簧伸长量为自变量,写出弹力与伸长量的关系式。首 先尝试写成一次函数,如果不行,则考虑二次函数。 F.解释函数表达式中常数的物理意义。 G.整理仪器。 请将以上步骤按操作的先后顺序排列出来: 。 答案:(1)毫米刻度尺 (2)弹簧原长、弹簧所受外力和弹簧受力时的长度(或弹簧受 力时的伸长量) (3)200 弹簧自重 (4)CBDAEFG

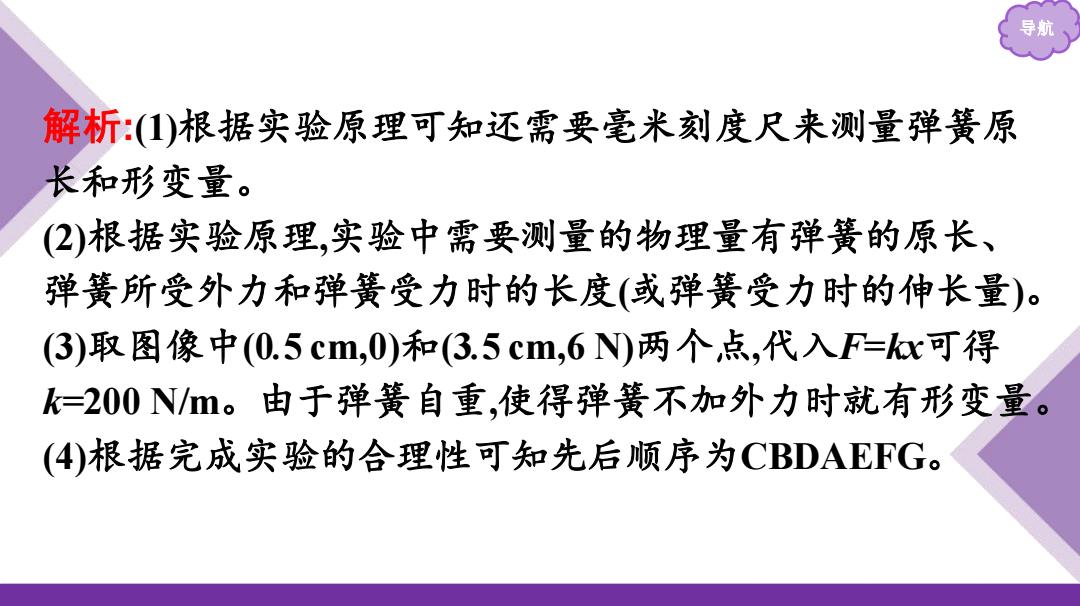

解析：)根据实验原理可知还需要毫米刻度尺来测量弹簧原 长和形变量。 (2)根据实验原理，实验中需要测量的物理量有弹簧的原长、 弹簧所受外力和弹簧受力时的长度（或弹簧受力时的伸长量）。 3)取图像中(0.5cm,0)和(3.5cm,6N)两个，点，代入F=x可得 k=200N/m。由于弹簧自重，使得弹簧不加外力时就有形变量。 (4)根据完成实验的合理性可知先后顺序为CBDAEFG
导航 解析:(1)根据实验原理可知还需要毫米刻度尺来测量弹簧原 长和形变量。 (2)根据实验原理,实验中需要测量的物理量有弹簧的原长、 弹簧所受外力和弹簧受力时的长度(或弹簧受力时的伸长量)。 (3)取图像中(0.5 cm,0)和(3.5 cm,6 N)两个点,代入F=kx可得 k=200 N/m。由于弹簧自重,使得弹簧不加外力时就有形变量。 (4)根据完成实验的合理性可知先后顺序为CBDAEFG
导期 学以致用 在“实验：探究弹簧弹力与形变量的关系”中： (1)将弹簧悬挂在铁架台上，将刻度尺固定在弹簧一侧。弹簧 轴线和刻度尺都应在竖直方向。 (2)弹簧自然悬挂，待弹簧静止时，长度记为L;弹簧下端挂上砝 码盘时，长度记为L;在砝码盘中每次增加10g砝码，弹簧长度 依次记为l至L。数据如下表
导航 学以致用 在“实验:探究弹簧弹力与形变量的关系”中: (1)将弹簧悬挂在铁架台上,将刻度尺固定在弹簧一侧。弹簧 轴线和刻度尺都应在竖直方向。 (2)弹簧自然悬挂,待弹簧静止时,长度记为l0 ;弹簧下端挂上砝 码盘时,长度记为lx ;在砝码盘中每次增加10 g砝码,弹簧长度 依次记为l1至l6。数据如下表
