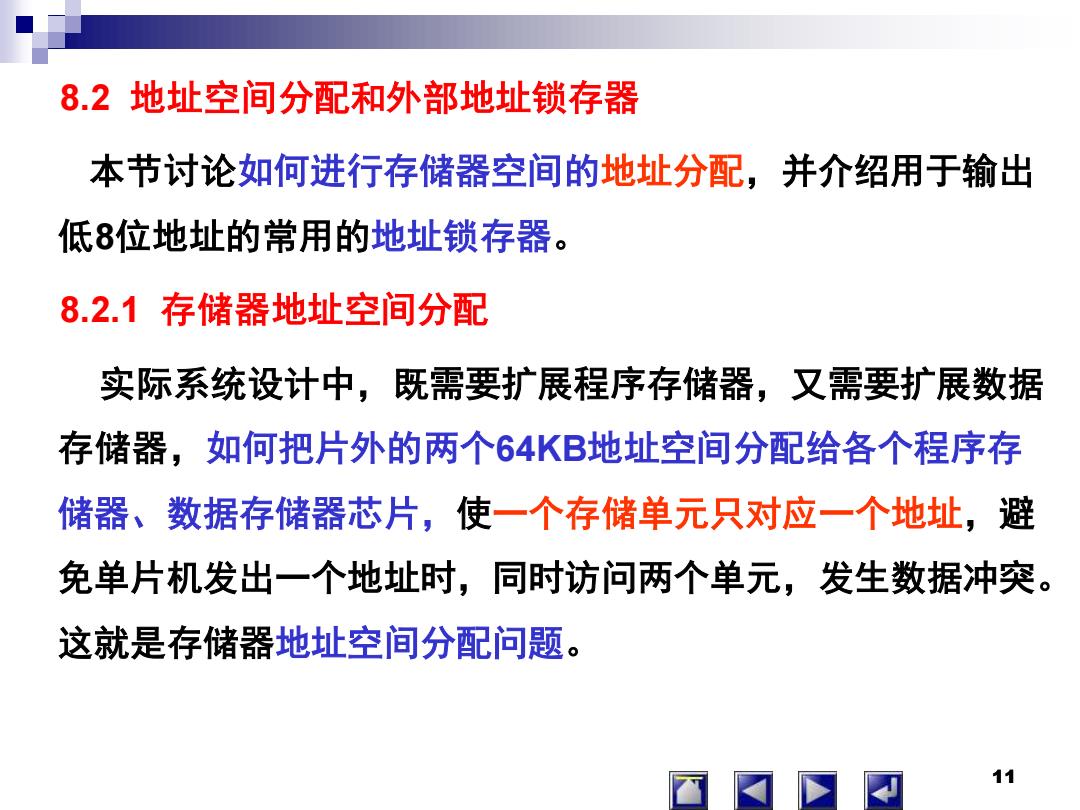

8.2地址空间分配和外部地址锁存器 本节讨论如何进行存储器空间的地址分配，并介绍用于输出 低8位地址的常用的地址锁存器。 8.2.1存储器地址空间分配 实际系统设计中，既需要扩展程序存储器，又需要扩展数据 存储器，如何把片外的两个64KB地址空间分配给各个程序存 储器、数据存储器芯片，使一个存储单元只对应一个地址，避 免单片机发出一个地址时，同时访问两个单元，发生数据冲突。 这就是存储器地址空间分配问题。 11
11 8.2 地址空间分配和外部地址锁存器 本节讨论如何进行存储器空间的地址分配，并介绍用于输出 低8位地址的常用的地址锁存器。 8.2.1 存储器地址空间分配 实际系统设计中，既需要扩展程序存储器，又需要扩展数据 存储器，如何把片外的两个64KB地址空间分配给各个程序存 储器、数据存储器芯片，使一个存储单元只对应一个地址，避 免单片机发出一个地址时，同时访问两个单元，发生数据冲突。 这就是存储器地址空间分配问题。 11

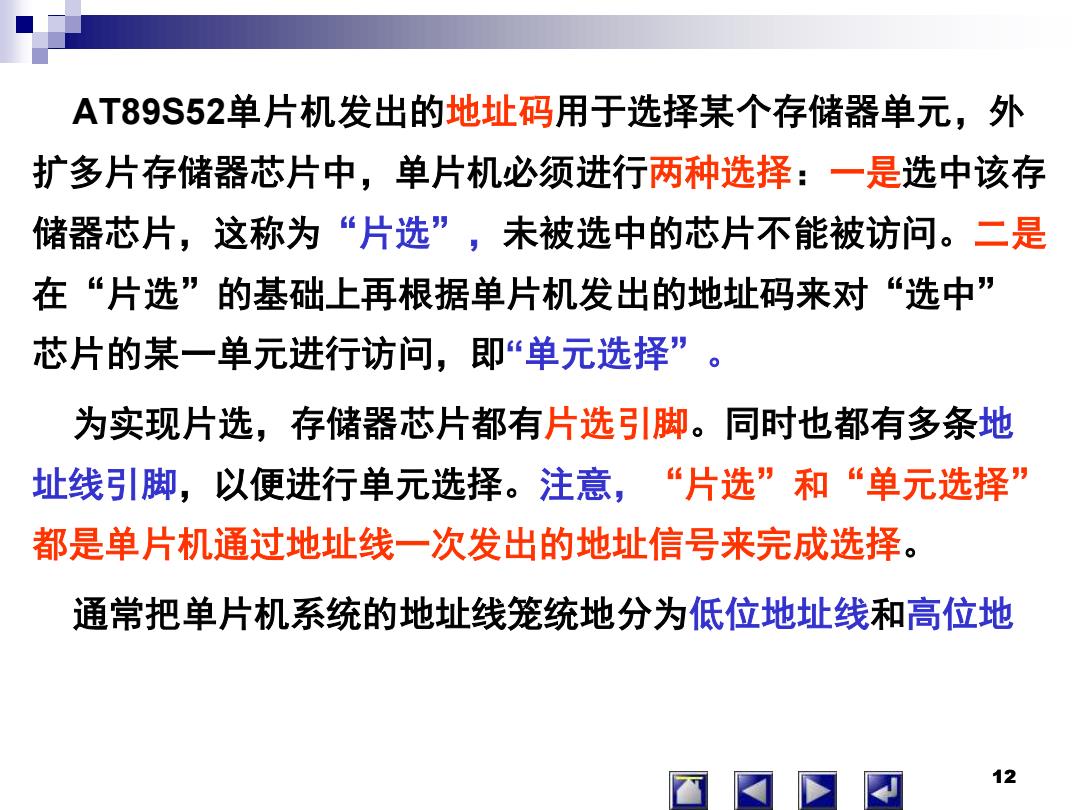

AT89S52单片机发出的地址码用于选择某个存储器单元，外 扩多片存储器芯片中，单片机必须进行两种选择：一是选中该存 储器芯片，这称为“片选”，未被选中的芯片不能被访问。二是 在“片选”的基础上再根据单片机发出的地址码来对“选中” 芯片的某一单元进行访问，即“单元选择”。 为实现片选，存储器芯片都有片选引脚。同时也都有多条地 址线引脚，以便进行单元选择。注意，“片选”和“单元选择” 都是单片机通过地址线一次发出的地址信号来完成选择。 通常把单片机系统的地址线笼统地分为低位地址线和高位地 12
12 AT89S52单片机发出的地址码用于选择某个存储器单元，外 扩多片存储器芯片中，单片机必须进行两种选择：一是选中该存 储器芯片，这称为“片选”，未被选中的芯片不能被访问。二是 在“片选”的基础上再根据单片机发出的地址码来对“选中” 芯片的某一单元进行访问，即“单元选择”。 为实现片选，存储器芯片都有片选引脚。同时也都有多条地 址线引脚，以便进行单元选择。注意，“片选”和“单元选择” 都是单片机通过地址线一次发出的地址信号来完成选择。 通常把单片机系统的地址线笼统地分为低位地址线和高位地 12

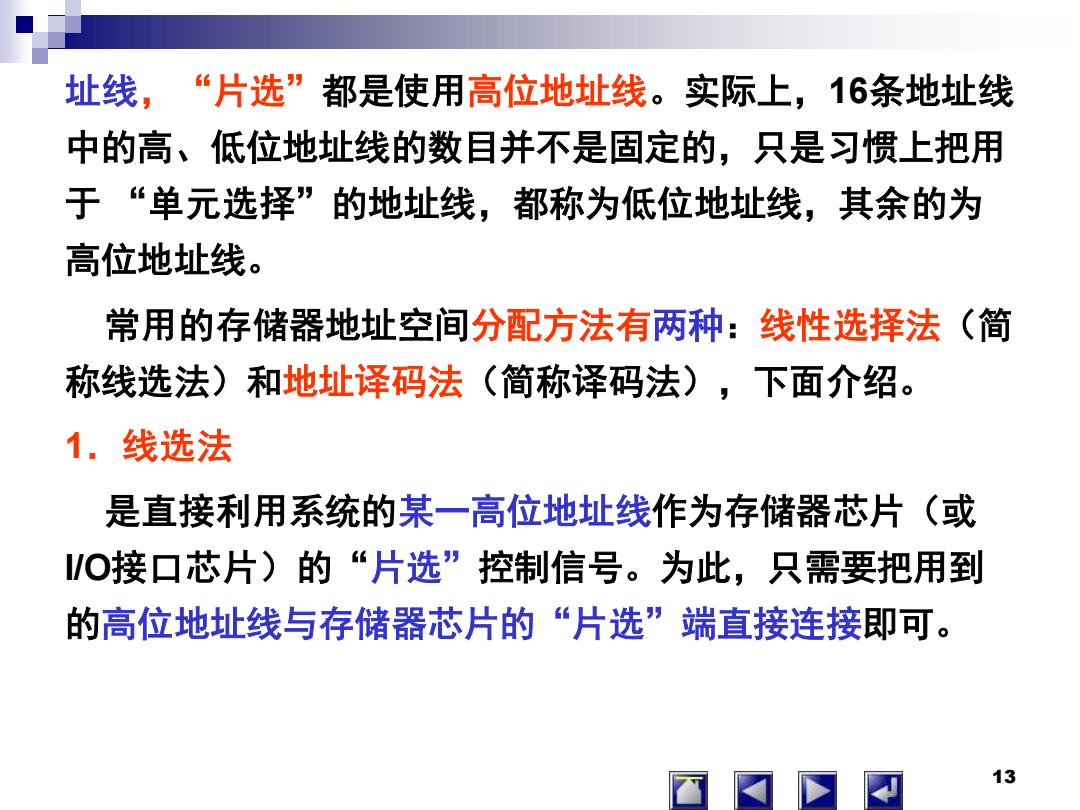

址线，“片选”都是使用高位地址线。实际上，16条地址线 中的高、低位地址线的数目并不是固定的，只是习惯上把用 于“单元选择”的地址线，都称为低位地址线，其余的为 高位地址线。 常用的存储器地址空间分配方法有两种：线性选择法（简 称线选法)和地址译码法 (简称译码法)，下面介绍。 1.线选法 是直接利用系统的某一高位地址线作为存储器芯片（或 O接口芯片)的“片选”控制信号。为此，只需要把用到 的高位地址线与存储器芯片的“片选”端直接连接即可。 13
13 址线，“片选”都是使用高位地址线。实际上，16条地址线 中的高、低位地址线的数目并不是固定的，只是习惯上把用 于 “单元选择”的地址线，都称为低位地址线，其余的为 高位地址线。 常用的存储器地址空间分配方法有两种：线性选择法（简 称线选法）和地址译码法（简称译码法），下面介绍。 1．线选法 是直接利用系统的某一高位地址线作为存储器芯片（或 I/O接口芯片）的“片选”控制信号。为此，只需要把用到 的高位地址线与存储器芯片的“片选”端直接连接即可

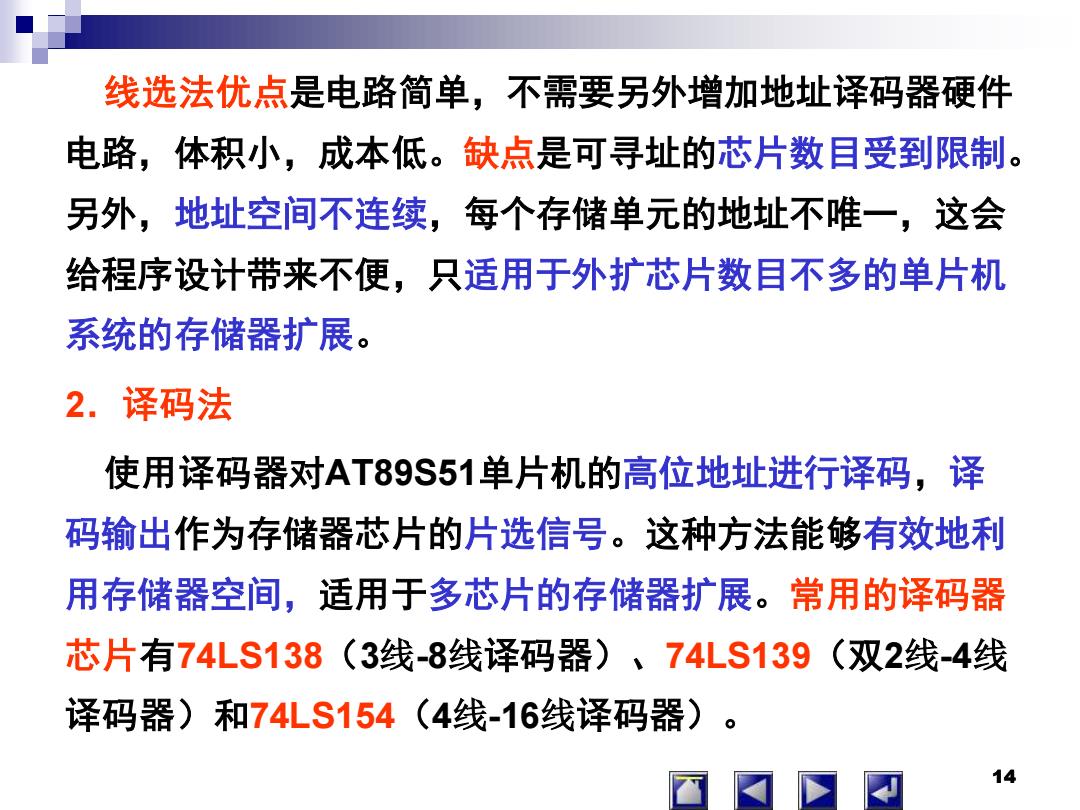

线选法优点是电路简单，不需要另外增加地址译码器硬件 电路，体积小，成本低。缺点是可寻址的芯片数目受到限制。 另外，地址空间不连续，每个存储单元的地址不唯一，这会 给程序设计带来不便，只适用于外扩芯片数目不多的单片机 系统的存储器扩展。 2.译码法 使用译码器对AT89S51单片机的高位地址进行译码，译 码输出作为存储器芯片的片选信号。这种方法能够有效地利 用存储器空间，适用于多芯片的存储器扩展。常用的译码器 芯片有74LS138（3线-8线译码器)、74LS139（双2线-4线 译码器)和74LS154(4线-16线译码器) 14
14 线选法优点是电路简单，不需要另外增加地址译码器硬件 电路，体积小，成本低。缺点是可寻址的芯片数目受到限制。 另外，地址空间不连续，每个存储单元的地址不唯一，这会 给程序设计带来不便，只适用于外扩芯片数目不多的单片机 系统的存储器扩展。 2．译码法 使用译码器对AT89S51单片机的高位地址进行译码，译 码输出作为存储器芯片的片选信号。这种方法能够有效地利 用存储器空间，适用于多芯片的存储器扩展。常用的译码器 芯片有74LS138（3线-8线译码器）、74LS139（双2线-4线 译码器）和74LS154（4线-16线译码器）。 14

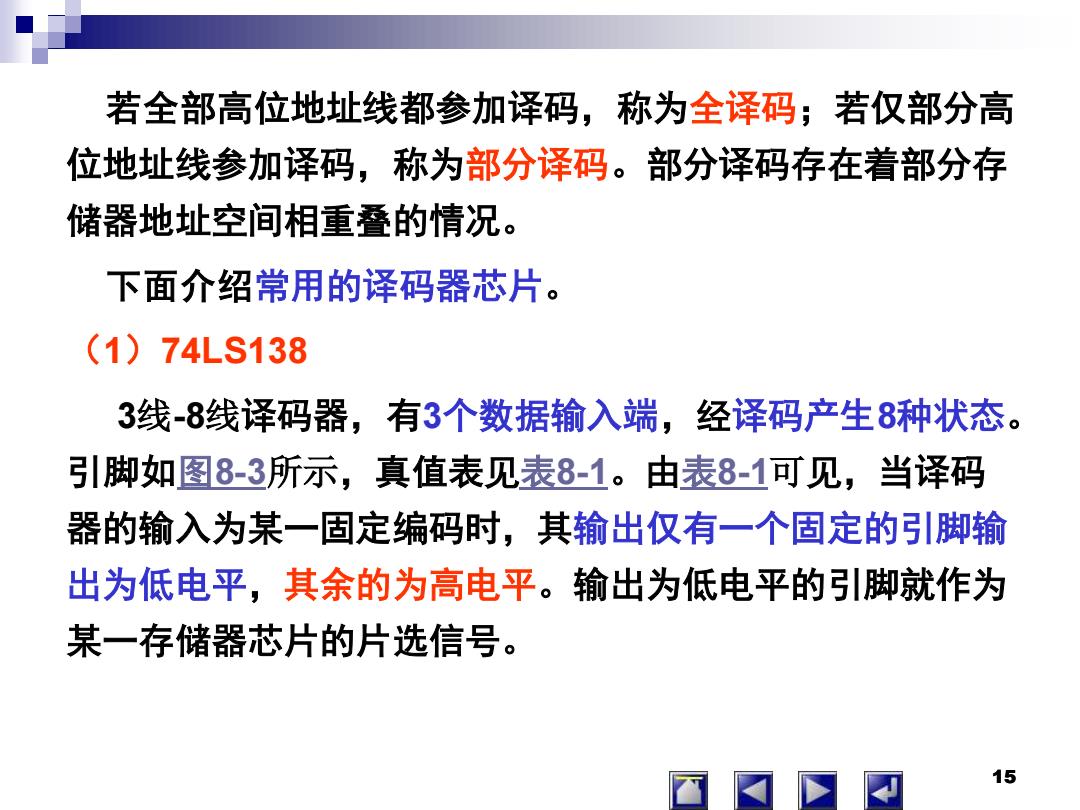

若全部高位地址线都参加译码，称为全译码；若仅部分高 位地址线参加译码，称为部分译码。部分译码存在着部分存 储器地址空间相重叠的情况。 下面介绍常用的译码器芯片。 (1)74LS138 3线-8线译码器，有3个数据输入端，经译码产生8种状态。 引脚如图8-3所示，真值表见表8-1。由表8-1可见，当译码 器的输入为某一固定编码时，其输出仅有一个固定的引脚输 出为低电平，其余的为高电平。输出为低电平的引脚就作为 某一存储器芯片的片选信号。 15
15 若全部高位地址线都参加译码，称为全译码；若仅部分高 位地址线参加译码，称为部分译码。部分译码存在着部分存 储器地址空间相重叠的情况。 下面介绍常用的译码器芯片。 （1）74LS138 3线-8线译码器，有3个数据输入端，经译码产生8种状态。 引脚如图8-3所示，真值表见表8-1。由表8-1可见，当译码 器的输入为某一固定编码时，其输出仅有一个固定的引脚输 出为低电平，其余的为高电平。输出为低电平的引脚就作为 某一存储器芯片的片选信号。 15
