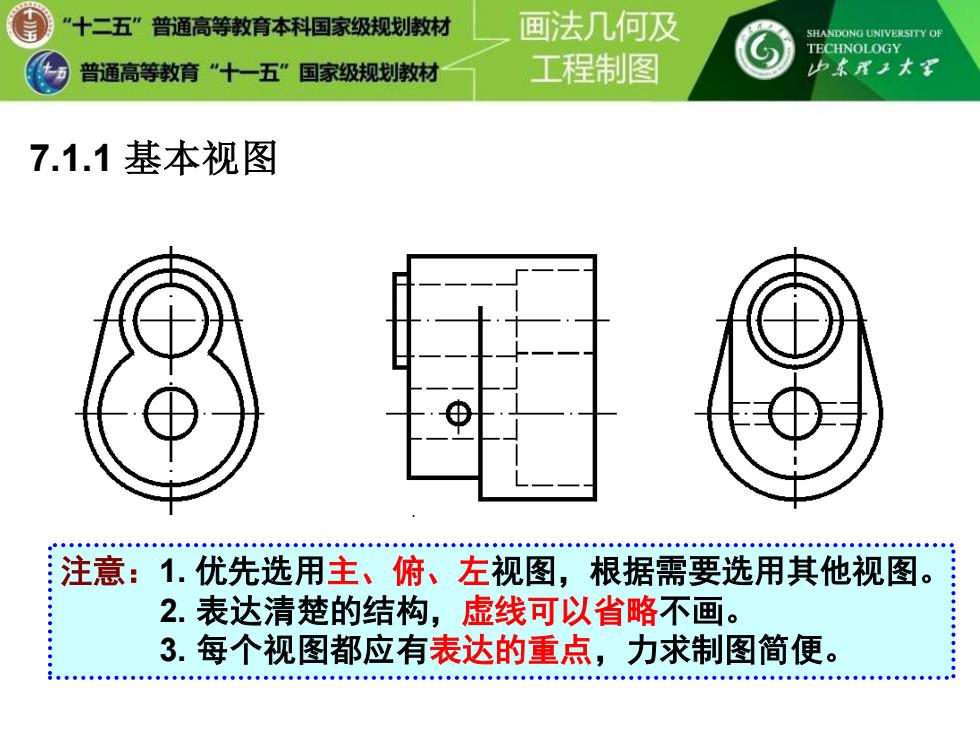

”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 7.1.1基本视图 。0。●●.0.0.t 注意：1.优先选用主、俯、左视图，根据需要选用其他视图。 2.表达清楚的结构，虚线可以省略不画。 3.每个视图都应有表达的重点，力求制图简便
7.1.1 基本视图 注意：1. 优先选用主、俯、左视图，根据需要选用其他视图。 2. 表达清楚的结构，虚线可以省略不画。 3. 每个视图都应有表达的重点，力求制图简便
”十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育”十一五”国家级规划教材 工程制图 山本用王大军 7.1.2向视图 (仰视图)》 (右视图) （主视图) (左视图) (后视图) C (俯视图) 宽相等 长对 标注：1.在视图正上方标注“×”， “×”为大写拉丁字母 2.在相应视图附近用箭头指明投射方向 : 3.在箭头附近标注相同的字母，表示视图关系。 。e4.400·00.4.04●0●0●0.0c0●0e040e。0●00.00●。000●0。●0.0
7.1.2 向视图 标注：1. 在视图正上方标注“×” ， “×”为大写拉丁字母 。 2. 在相应视图附近用箭头指明投射方向 3. 在箭头附近标注相同的字母，表示视图关系

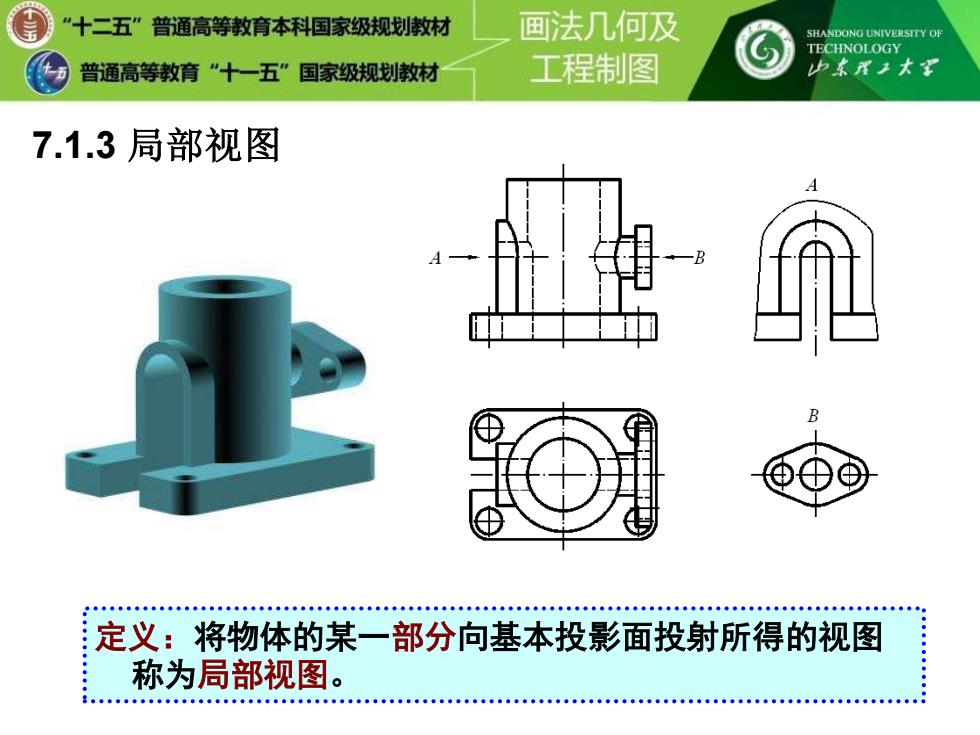

十二五”普通高等教育本科国家级规划教材 画法几何及 SHANDONG UNIVERSITY OF TECHNOLOGY 普通高等教育“十一五”国家级规划教材 工程制图 少东开王大家 7.1.3局部视图 B ⊕ , 定义：将物体的某一部分向基本投影面投射所得的视图 称为局部视图
7.1.3 局部视图 定义：将物体的某一部分向基本投影面投射所得的视图 称为局部视图
