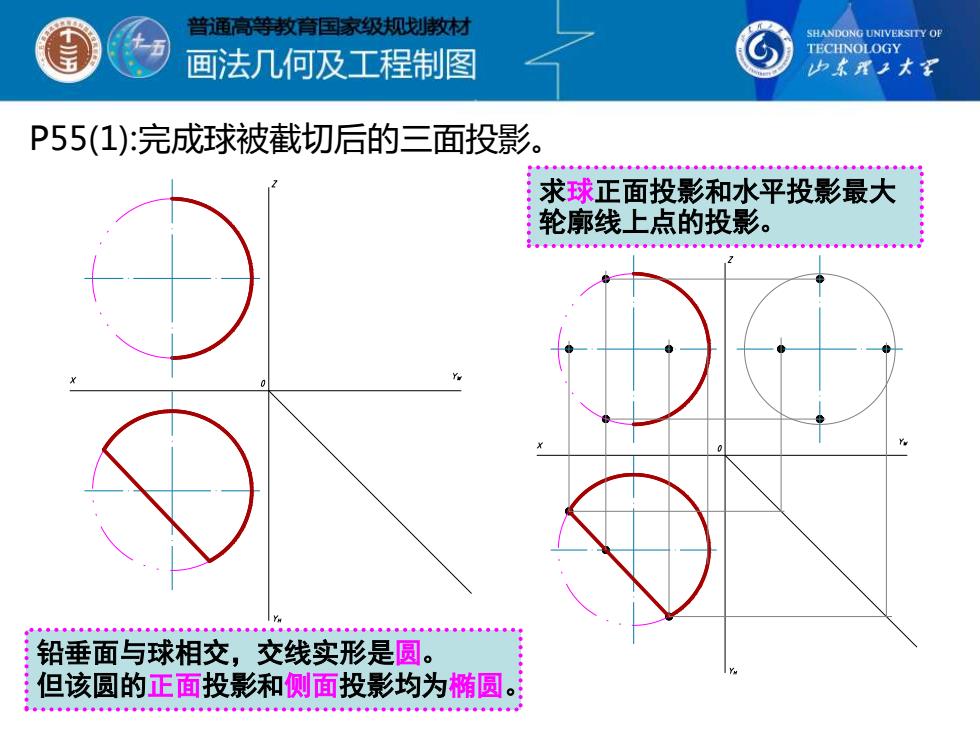

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少东承子大军 P55(1):完成球被截切后的三面投影。 求球正面投影和水平投影最大 轮廓线上点的投影。 铅垂面与球相交，交线实形是圆。 但该圆的正面投影和侧面投影均为椭圆
P55(1):完成球被截切后的三面投影。 铅垂面与球相交，交线实形是圆。 但该圆的正面投影和侧面投影均为椭圆。 求球正面投影和水平投影最大 轮廓线上点的投影
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少本用子大￥军 P55(1):完成球被截切后的三面投影。 Ce 求球侧面投影最大轮廓线上点的 连线—椭圆。 投影。求椭圆另外两个端点。 40.4
P55(1):完成球被截切后的三面投影。 求球侧面投影最大轮廓线上点的 连线——椭圆。 投影。求椭圆另外两个端点
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少东承子大军 P55(1):完成球被截切后的三面投影。 整理轮廓线
P55(1):完成球被截切后的三面投影。 整理轮廓线

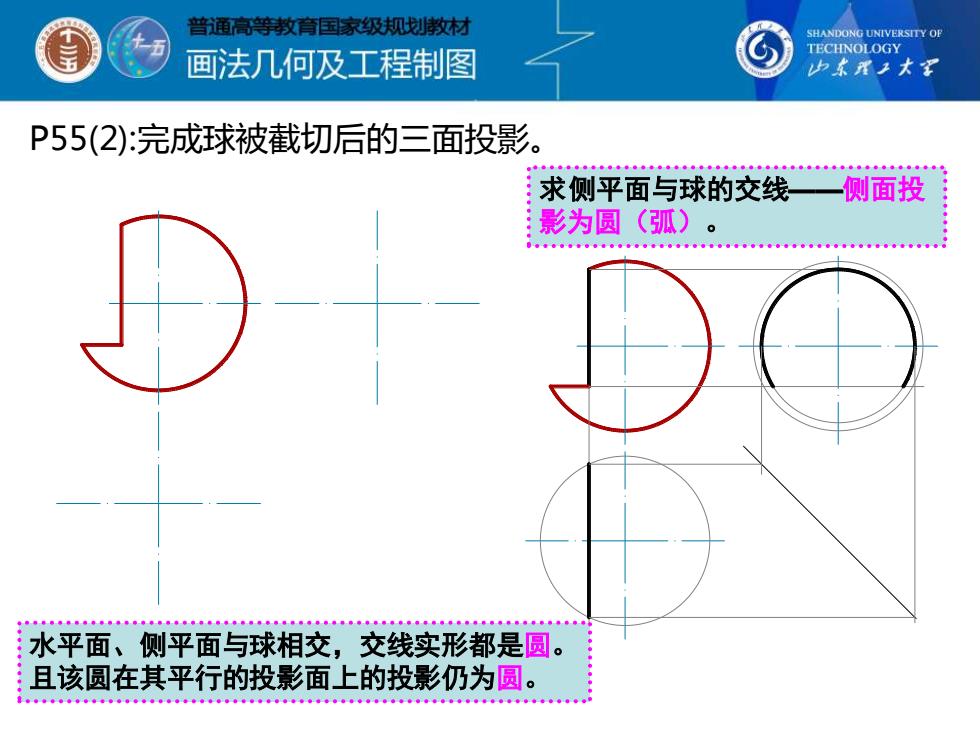

普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OF TECHNOLOGY 画法几何及工程制图 少东用子大军 P55(2):完成球被截切后的三面投影。 求侧平面与球的交线一一侧面投 影为圆（弧） 。 6 :水平面、侧平面与球相交，交线实形都是圆。 且该圆在其平行的投影面上的投影仍为圆
P55(2):完成球被截切后的三面投影。 水平面、侧平面与球相交，交线实形都是圆。 且该圆在其平行的投影面上的投影仍为圆。 求侧平面与球的交线——侧面投 影为圆（弧）
普通高等教育国家级规战划教材 SHANDONG UNIVERSITY OP 画法几何及工程制图 TECHNOLOGY 少东理子大军 P55(2):完成球被截切后的三面投影。 求水平面与球的交线一水面投 整理轮廓线。 影为圆（弧）
P55(2):完成球被截切后的三面投影。 求水平面与球的交线——水面投 影为圆（弧）。 整理轮廓线
