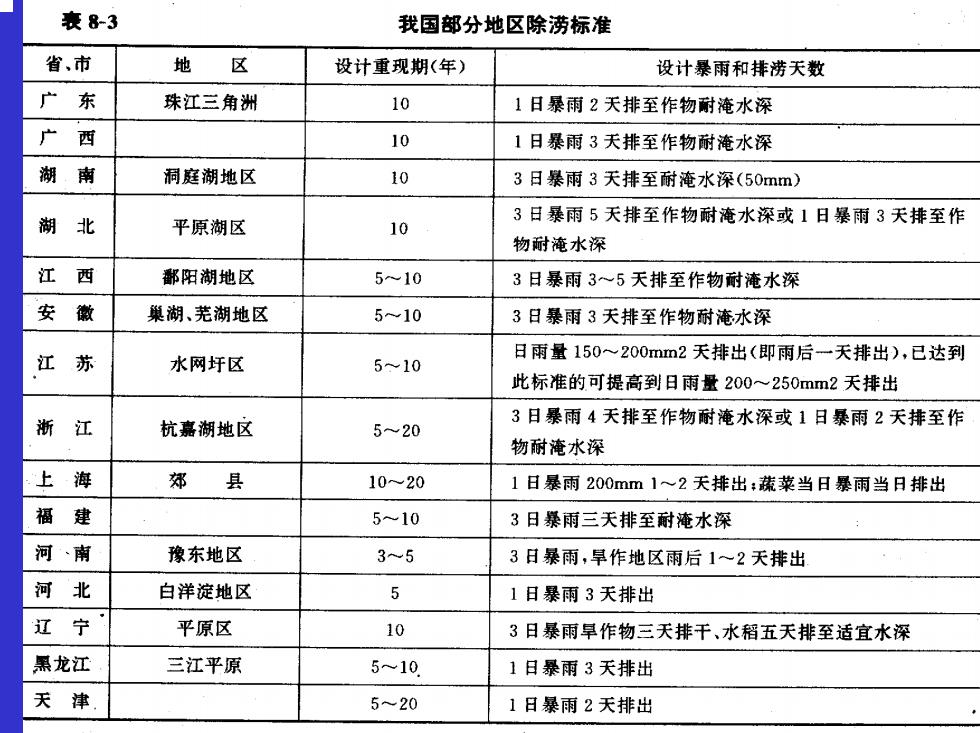

表8-3 我国部分地区除涝标准 省、市 地区 设计重现期（年） 设计暴雨和排涝天数 广东 珠江三角洲 10 1日暴雨2天排至作物耐淹水深 西 10 1日暴雨3天排至作物耐淹水深 湖南 洞庭湖地区 10 3日暴雨3天排至耐淹水深(50mm) 湖北 平原湖区 3日暴雨5天排至作物耐淹水深或1日暴雨3天排至作 10 物耐淹水深 江西 鄱阳湖地区 5≈10 3日暴雨3~5天排至作物耐淹水深 安徽 巢湖、芜湖地区 5~10 3日暴雨3天排至作物耐淹水深 江苏 水网圩区 日雨量150~200mm2天排出（即雨后一天排出），已达到 5≈10 此标准的可提高到日雨量200~250mm2天排出 淅江 杭嘉湖地区 5~20 3日暴雨4天排至作物耐淹水深或1日暴雨2天排至作 物耐淹水深 上海 郊县 10~20 1日暴雨200mm1~2天排出：蔬菜当日暴雨当日排出 福建 510 3日暴雨三天排至耐淹水深 河·南 豫东地区 35 3日暴雨，旱作地区雨后1~2天排出 河北 白洋淀地区 5 1日暴雨3天排出 辽宁 平原区 10 3日暴雨旱作物三天排干、水稻五天排至适宜水深 黑龙江 三江平原 5~10 1日暴雨3天排出 天津 5~20 1日暴雨2天排出

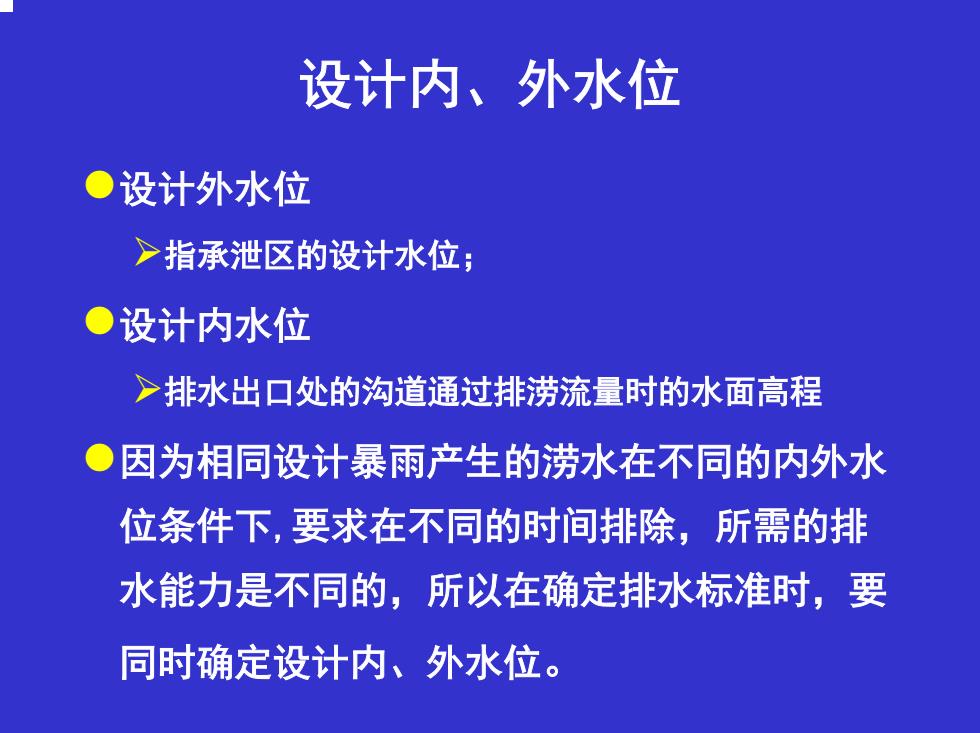

设计内、外水位 ●设计外水位 >指承泄区的设计水位； ●设计内水位 >排水出口处的沟道通过排涝流量时的水面高程 ●因为相同设计暴雨产生的涝水在不同的内外水 位条件下，要求在不同的时间排除，所需的排 水能力是不同的，所以在确定排水标准时，要 同时确定设计内、外水位
设计内、外水位 z设计外水位 ¾指承泄区的设计水位； z设计内水位 ¾排水出口处的沟道通过排涝流量时的水面高程 z因为相同设计暴雨产生的涝水在不同的内外水 位条件下,要求在不同的时间排除，所需的排 水能力是不同的，所以在确定排水标准时，要 同时确定设计内、外水位

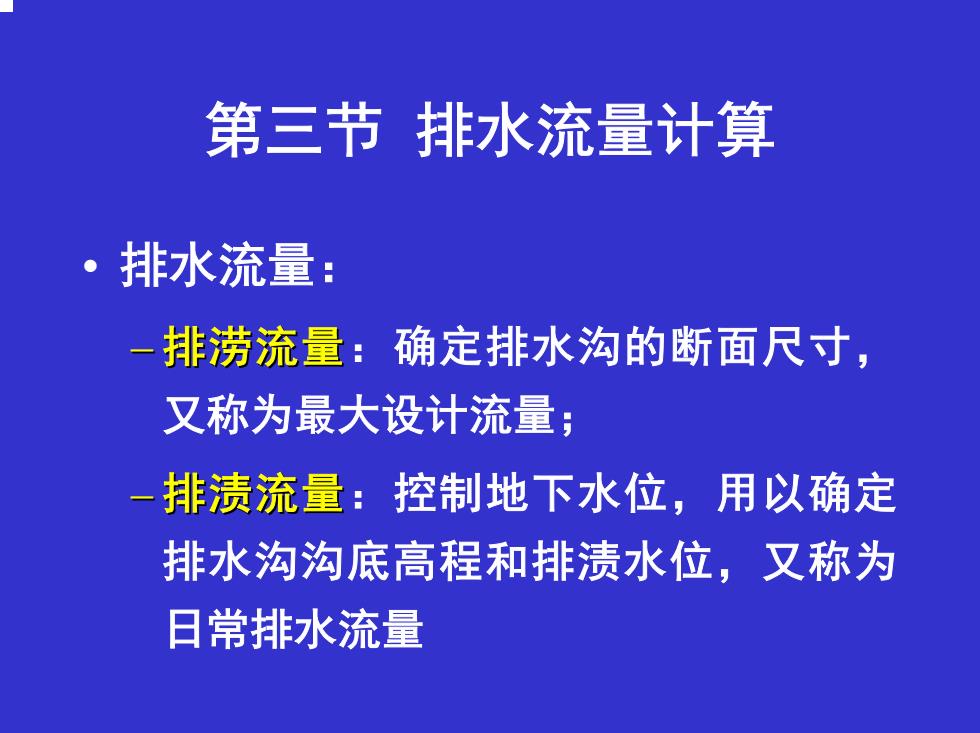

第三节排水流量计算 。排水流量： -排涝流量：确定排水沟的断面尺寸， 又称为最大设计流量； -排渍流量：控制地下水位，用以确定 排水沟沟底高程和排渍水位，又称为 日常排水流量
第三节 排水流量计算 • 排水流量： – –排涝流量：确定排水沟的断面尺寸， 又称为最大设计流量； – –排渍流量：控制地下水位，用以确定 排水沟沟底高程和排渍水位，又称为 日常排水流量

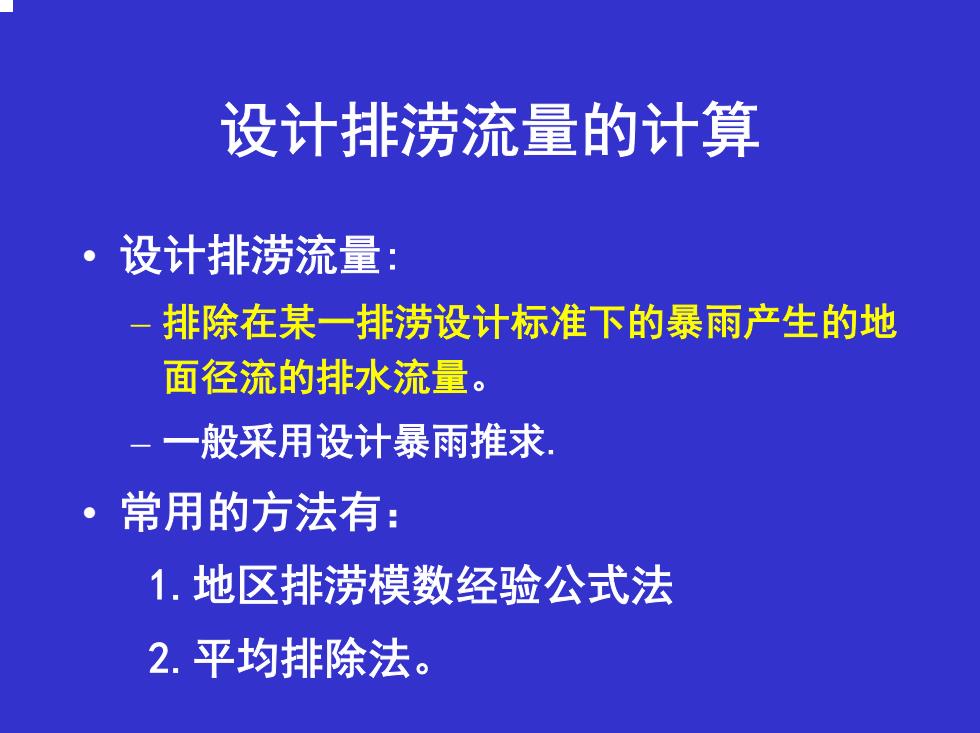

设计排涝流量的计算 设计排涝流量： -排除在某一排涝设计标准下的暴雨产生的地 面径流的排水流量。 一一般采用设计暴雨推求， 常用的方法有： 1.地区排涝模数经验公式法 2.平均排除法
设计排涝流量的计算 • 设计排涝流量: – 排除在某一排涝设计标准下的暴雨产生的地 面径流的排水流量 。 – 一般采用设计暴雨推求. • 常用的方法有： 1.地区排涝模数经验公式法 2.平均排除法

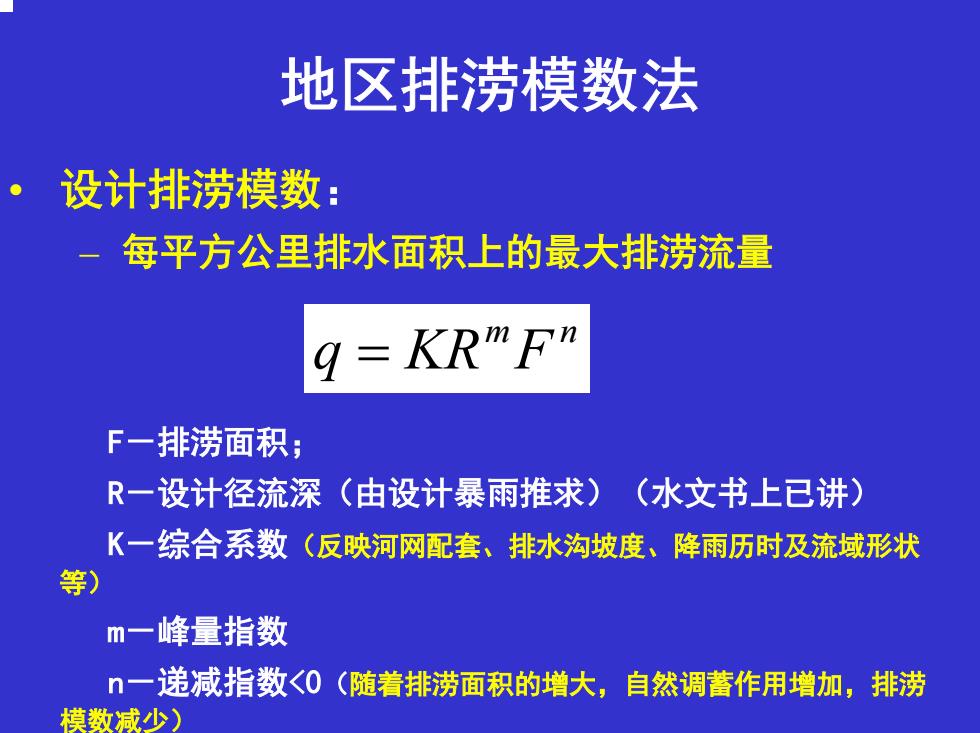

地区排涝模数法 设计排涝模数： 每平方公里排水面积上的最大排涝流量 9 F一排涝面积； 一设计径流深（由设计暴雨推求）（水文书上已讲） K一综合系数（反映河网配套、排水沟坡度、降雨历时及流域形状 等) m一峰量指数 门一递减指数<0（随着排涝面积的增大，自然调蓄作用增加，排涝 模数减少)
地区排涝模数法 • 设计排涝模数： – 每平方公里排水面积上的最大排涝流量 F－排涝面积； R－设计径流深（由设计暴雨推求）（水文书上已讲） K－综合系数（反映河网配套、排水沟坡度、降雨历时及流域形状 等） m－峰量指数 n－递减指数<0 （随着排涝面积的增大，自然调蓄作用增加，排涝 模数减少） m n q = KR F
