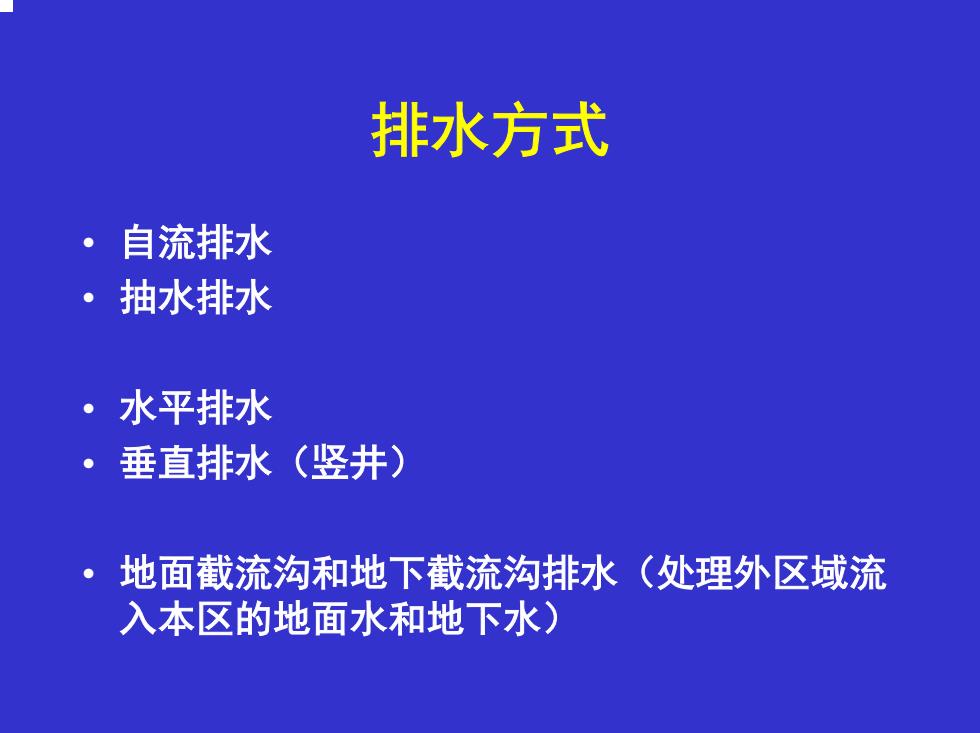

排水方式 ·自流排水 ·抽水排水 ·水平排水 垂直排水（竖井） ·地面截流沟和地下截流沟排水（处理外区域流 入本区的地面水和地下水)
排水方式 • 自流排水 • 抽水排水 • 水平排水 • 垂直排水（竖井） • 地面截流沟和地下截流沟排水（处理外区域流 入本区的地面水和地下水）

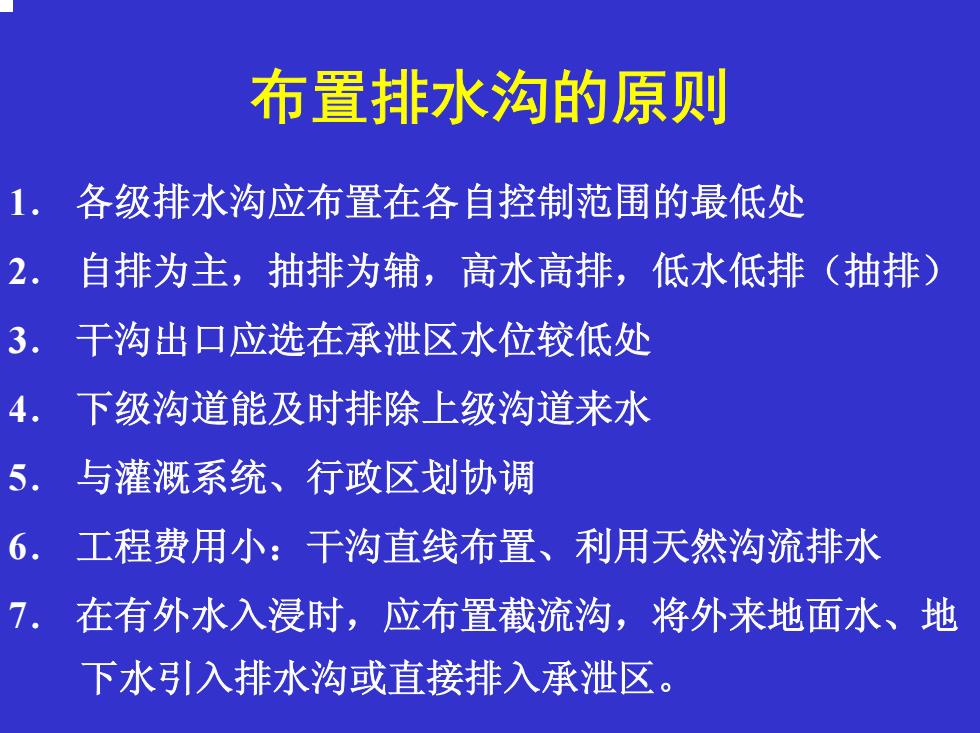

布置排水沟的原则 1.各级排水沟应布置在各自控制范围的最低处 2.自排为主，抽排为辅，高水高排，低水低排（抽排） 3.干沟出口应选在承泄区水位较低处 4. 下级沟道能及时排除上级沟道来水 5. 与灌溉系统、行政区划协调 6.工程费用小：干沟直线布置、利用天然沟流排水 7. 在有外水入浸时，应布置截流沟，将外来地面水、地 下水引入排水沟或直接排入承泄区
布置排水沟的原则 1． 各级排水沟应布置在各自控制范围的最低处 2． 自排为主，抽排为辅，高水高排，低水低排（抽排） 3． 干沟出口应选在承泄区水位较低处 4． 下级沟道能及时排除上级沟道来水 5． 与灌溉系统、行政区划协调 6． 工程费用小：干沟直线布置、利用天然沟流排水 7． 在有外水入浸时，应布置截流沟，将外来地面水、地 下水引入排水沟或直接排入承泄区

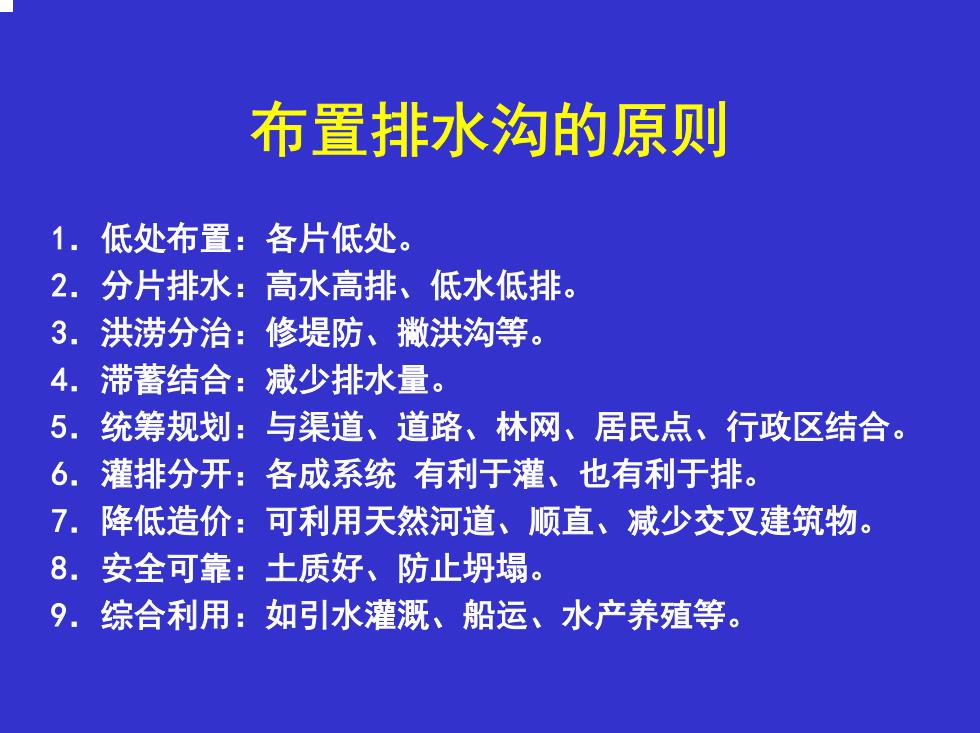

布置排水沟的原则 1.低处布置：各片低处。 2.分片排水：高水高排、低水低排。 3.洪涝分治：修堤防、撒洪沟等。 4.滞蓄结合：减少排水量。 5.统筹规划：与渠道、道路、林网、居民点、行政区结合。 6.灌排分开：各成系统有利于灌、也有利于排。 7.降低造价：可利用天然河道、顺直、减少交叉建筑物。 8.安全可靠：土质好、防止坍塌。 9,综合利用：如引水灌溉、船运、水产养殖等
布置排水沟的原则 1．低处布置：各片低处。 2．分片排水：高水高排、低水低排。 3．洪涝分治：修堤防、撇洪沟等。 4．滞蓄结合：减少排水量。 5．统筹规划：与渠道、道路、林网、居民点、行政区结合。 6．灌排分开：各成系统 有利于灌、也有利于排。 7．降低造价：可利用天然河道、顺直、减少交叉建筑物。 8．安全可靠：土质好、防止坍塌。 9．综合利用：如引水灌溉、船运、水产养殖等

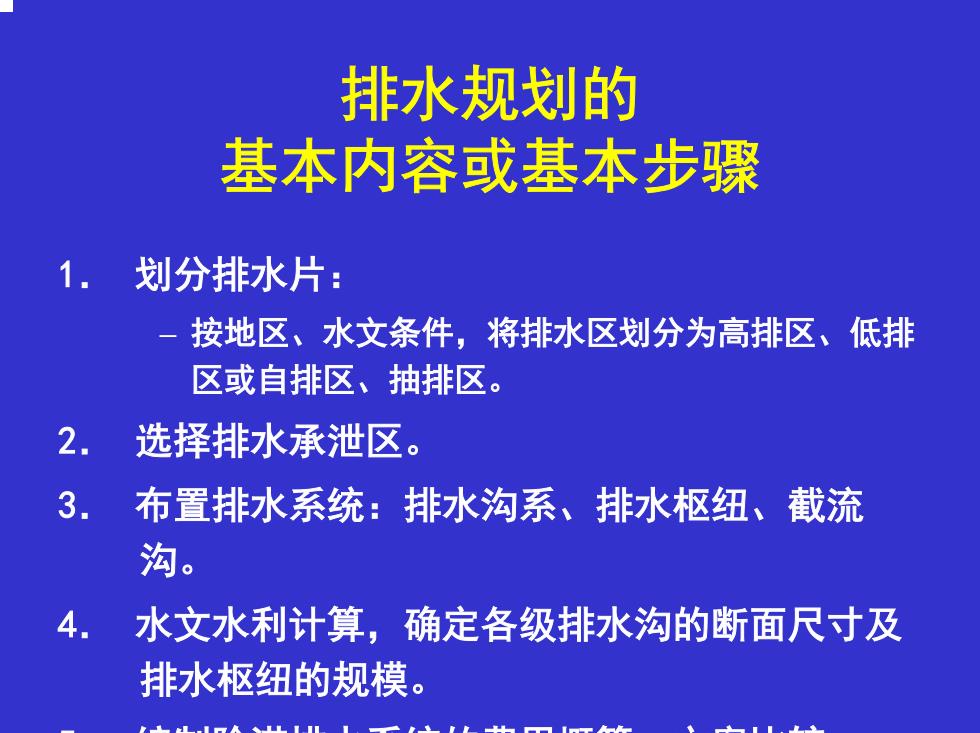

排水规划的 基本内容或基本步骤 1.划分排水片： 一按地区、水文条件，将排水区划分为高排区、低排 区或自排区、抽排区。 2. 选择排水承泄区。 3.布置排水系统：排水沟系、排水枢纽、截流 沟。 4. 水文水利计算，确定各级排水沟的断面尺寸及 排水枢纽的规模
排水规划的 基本内容或基本步骤 1． 划分排水片： – 按地区、水文条件，将排水区划分为高排区、低排 区或自排区、抽排区。 2． 选择排水承泄区。 3． 布置排水系统：排水沟系、排水枢纽、截流 沟。 4． 水文水利计算，确定各级排水沟的断面尺寸及 排水枢纽的规模。 5 编制除涝排水系统的费用概算 方案比较

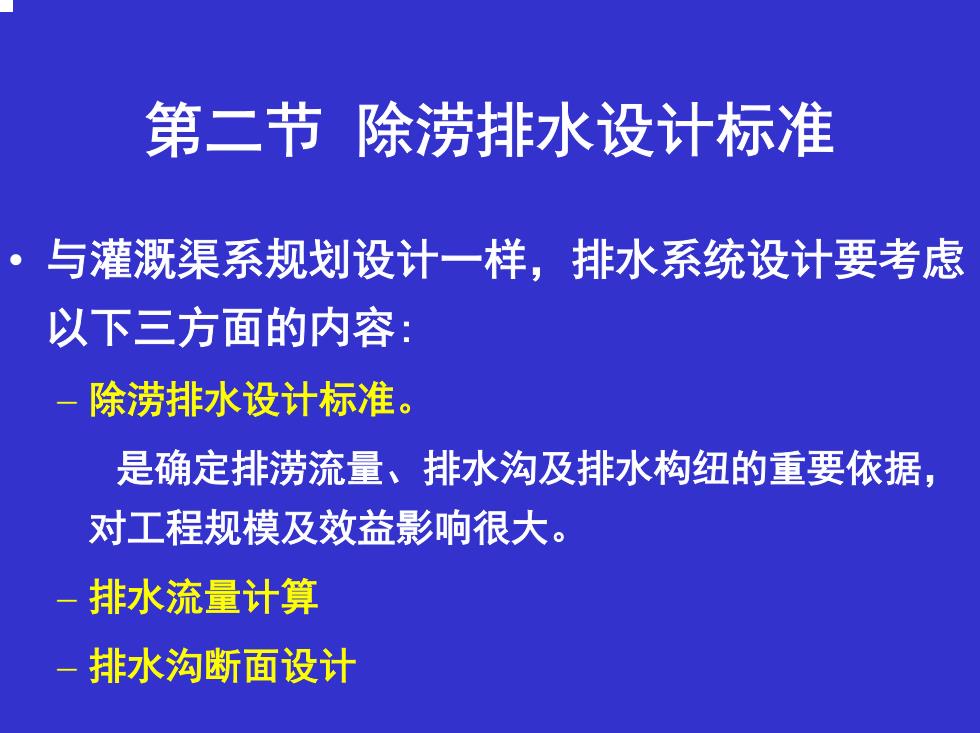

第二节除涝排水设计标准 与灌溉渠系规划设计一样，排水系统设计要考虑 以下三方面的内容： -除涝排水设计标准。 是确定排涝流量、排水沟及排水构纽的重要依据， 对工程规模及效益影响很大。 -排水流量计算 -排水沟断面设计
第二节 除涝排水设计标准 • 与灌溉渠系规划设计一样，排水系统设计要考虑 以下三方面的内容: – 除涝排水设计标准。 是确定排涝流量、排水沟及排水构纽的重要依据， 对工程规模及效益影响很大。 – 排水流量计算 – 排水沟断面设计
