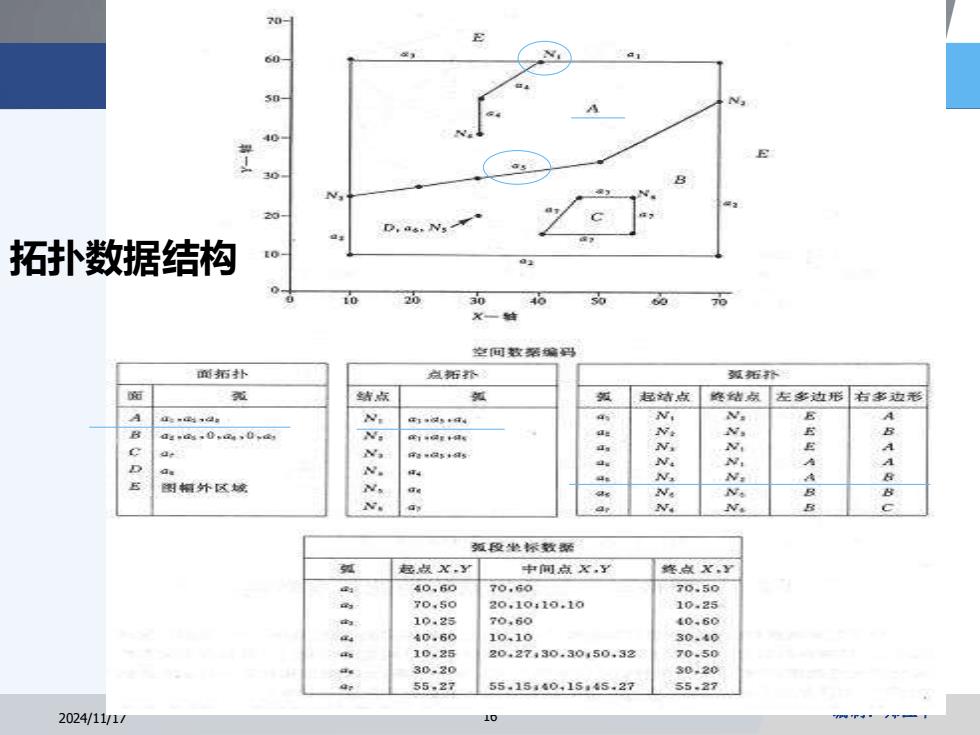

60 置 0 D,as.Ns 拓扑数据结构 10 30 空间发轻验码 面拓人 行 到拓称 结点 起点 结】左多边形右多边形 A d:-dind e车集ta4 N Na A N 1年里 的 E A 4 N 图幅外区城 学 N 9 ar 段坐标数帮 起感X,y了 中间点,了 终点X, 40,60 70,60 70.50 70,50 20,10410,10 10,25 10.25 70.60 40.60 40,60 10.10 30,40 10.25 20,27,30,30,50,32 70.50 30.20 30,20 55.27 55.15.40,15.45.27 55.27 2024/11/1/
2024/11/17 16 编制：郑江华 拓扑数据结构

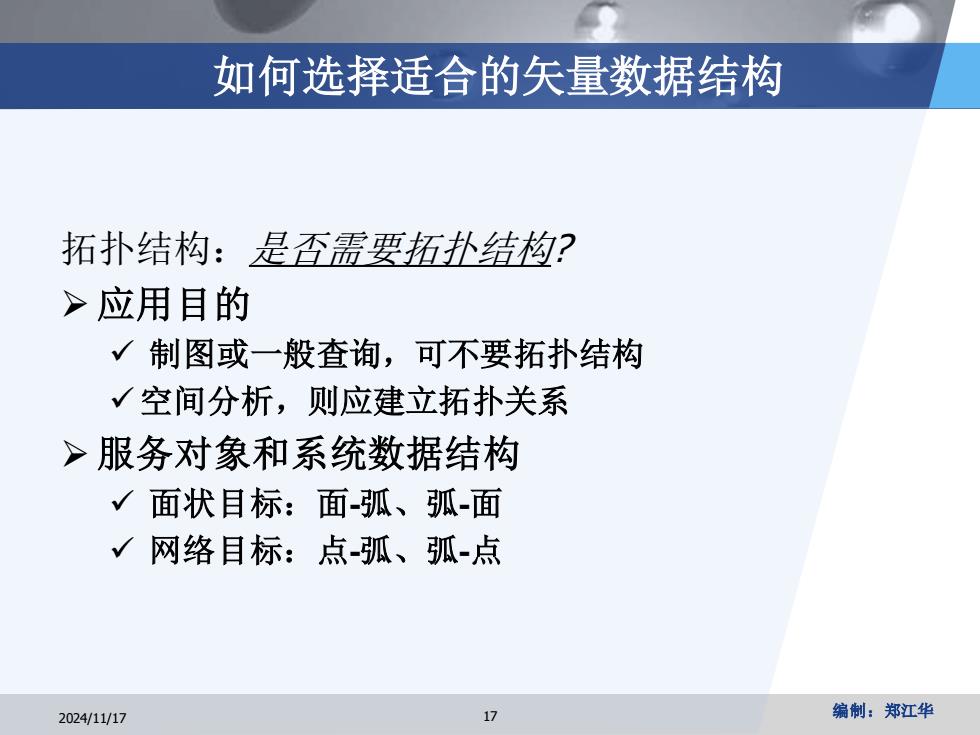

如何选择适合的矢量数据结构 拓扑结构：是否需要拓扑结构？ >应用目的 √制图或一般查询，可不要拓扑结构 √空间分析，则应建立拓扑关系 >服务对象和系统数据结构 √面状目标：面-弧、弧-面 √网络目标：点弧、弧-点 2024/11/17 公 编制：郑江华
2024/11/17 17 编制：郑江华 如何选择适合的矢量数据结构 拓扑结构：是否需要拓扑结构? ➢ 应用目的 ✓ 制图或一般查询，可不要拓扑结构 ✓空间分析，则应建立拓扑关系 ➢ 服务对象和系统数据结构 ✓ 面状目标：面-弧、弧-面 ✓ 网络目标：点-弧、弧-点

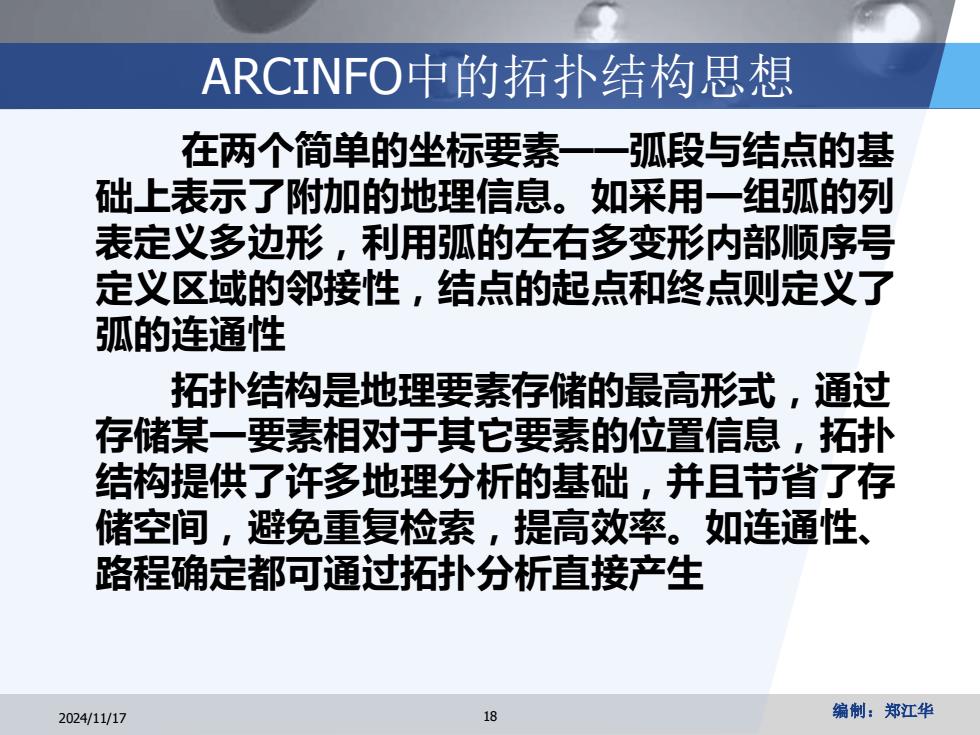

ARCINFO中的拓扑结构思想 在两个简单的坐标要素一一弧段与结点的基 础上表示了附加的地理信息。如采用一组弧的列 表定义多边形，利用弧的左右多变形内部顺序号 定义区域的邻接性，结点的起点和终点则定义了 弧的连通性 拓扑结构是地理要素存储的最高形式，通过 存储某一要素相对于其它要素的位置信息，拓扑 结构提供了许多地理分析的基础，并且节省了存 储空间，避免重复检索，提高效率。如连通性、 路程确定都可通过拓扑分析直接产生 2024/11/17 18 编制：郑江华
2024/11/17 18 编制：郑江华 ARCINFO中的拓扑结构思想 在两个简单的坐标要素——弧段与结点的基 础上表示了附加的地理信息。如采用一组弧的列 表定义多边形，利用弧的左右多变形内部顺序号 定义区域的邻接性，结点的起点和终点则定义了 弧的连通性 拓扑结构是地理要素存储的最高形式，通过 存储某一要素相对于其它要素的位置信息，拓扑 结构提供了许多地理分析的基础，并且节省了存 储空间，避免重复检索，提高效率。如连通性、 路程确定都可通过拓扑分析直接产生
矢量数据结构 ARC/INF0中的拓扑结构 Arc-node data structure(弧段和结点数据结构) nodes are created where the lines intersect,arcs are created between the nodes,with (D vertices providing shape,and 20 polygons are constructed from 10 the arcs The arc-node data structure 3) supports three major topological concepts: Arc Number Start Node Vertices End Node >Connectivity:Arcs 人 20 d,c,b,a 10 connect to each other at 2 10 e 20 nodes 3 10 f ghij 20 Area definition:Arcs that connect to surround an Polygon Arc List area define a polygon A 1,2 Contiguity:Arcs have B 23 direction and left and right sides 2024/11/17 19 编制：郑江华
2024/11/17 19 编制：郑江华 Arc-node data structure（弧段和结点数据结构） nodes are created where the lines intersect, arcs are created between the nodes, with vertices providing shape, and polygons are constructed from the arcs The arc-node data structure supports three major topological concepts: ➢ Connectivity: Arcs connect to each other at nodes ➢ Area definition: Arcs that connect to surround an area define a polygon ➢ Contiguity: Arcs have direction and left and right sides 矢量数据结构 ARC/INFO中的拓扑结构

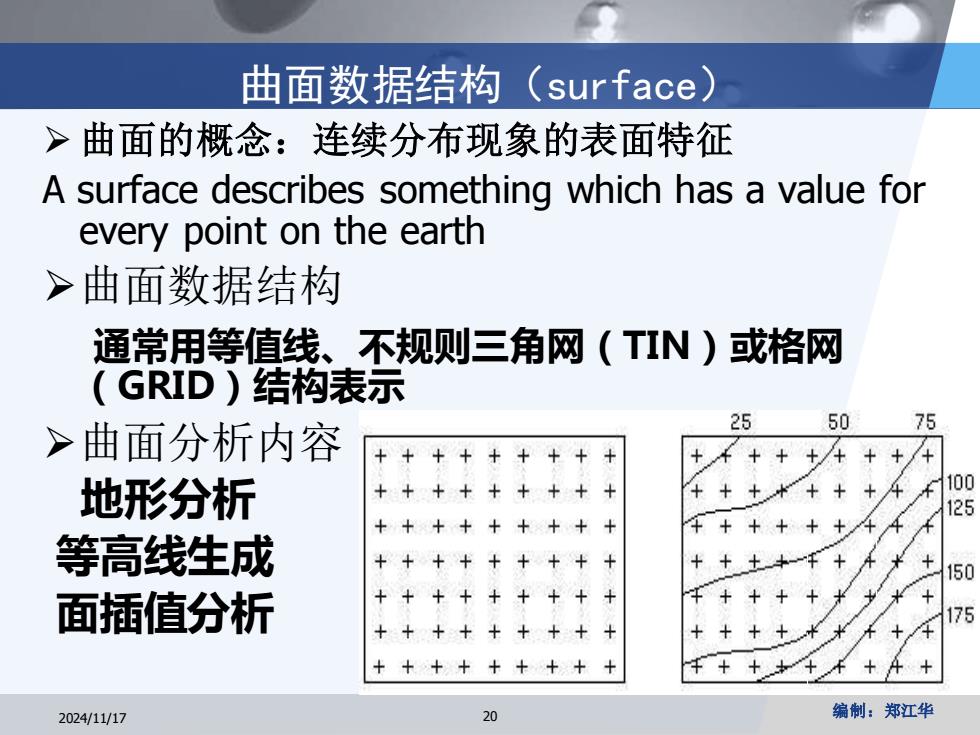

曲面数据结构(surface) >曲面的概念：连续分布现象的表面特征 A surface describes something which has a value for every point on the earth >曲面数据结构 通常用等值线、不规则三角网(TIN)或格网 (GRID)结构表示 25 50 75 >曲面分析内容 +++4 ++4 地形分析 ++++++A 100 125 ++++++44 等高线生成 +++ 十十十 ++++一千+开+ 150 面插值分析 +++++ +++ 千++++少 +++++ 175 +++++++++ 2024/11/17 20 编制：郑江华
2024/11/17 20 编制：郑江华 曲面数据结构（surface） ➢ 曲面的概念：连续分布现象的表面特征 A surface describes something which has a value for every point on the earth ➢曲面数据结构 通常用等值线、不规则三角网（TIN）或格网 （GRID）结构表示 ➢曲面分析内容 地形分析 等高线生成 面插值分析
