6.1串行通信基础 随着单片机的广泛应用与计算机网络技术的普及，单片机 与个人计算机或单片机与单片机之间的通信使用较多。 6.1.1并行通信与串行通信 单片机的数据通信有并行通信与串行通信两种方式。 1.并行通信 单片机的并行通信通常使用多条数据线将数据字节的各个 位同时传送，每一位数据都需要一条传输线，此外还需要一 条或几条控制信号线。并行通信的示意图见图6-1。 6
6 6.1 串行通信基础 随着单片机的广泛应用与计算机网络技术的普及，单片机 与个人计算机或单片机与单片机之间的通信使用较多。 6.1.1 并行通信与串行通信 单片机的数据通信有并行通信与串行通信两种方式。 1. 并行通信 单片机的并行通信通常使用多条数据线将数据字节的各个 位同时传送，每一位数据都需要一条传输线，此外还需要一 条或几条控制信号线。并行通信的示意图见图6-1

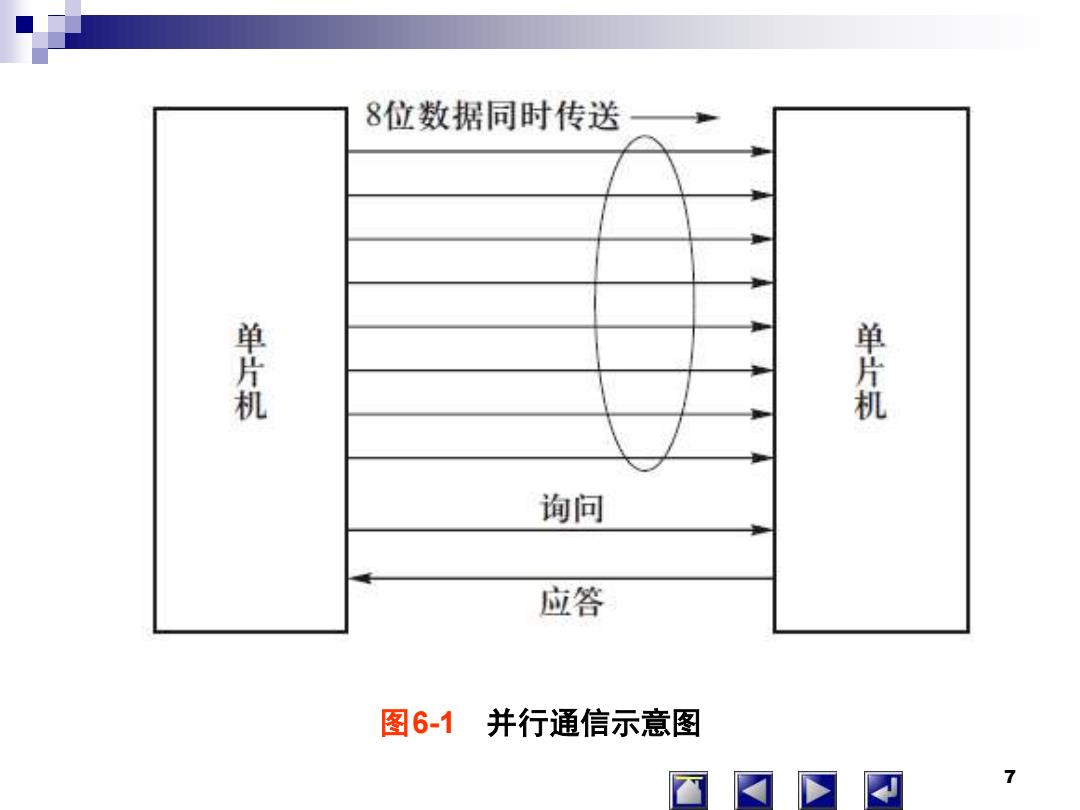

8位数据同时传送 单片机 单片机 询问 应答 图6-1并行通信示意图 团 7
7 图 6 - 1 并行通信示意图
并行通信相对传输速度快。但由于传输线较多，长距离传送 时成本高，因此这种方式适合于短距离的数据传输。 2.串行通信 单片机串行通信是将数据字节分成一位一位的形式在一条传 输线上逐个传送。一次只能传送一位，对于一个字节的数据， 至少要分8位才能传送完毕。如图6-2所示。 串行通信在发送时，要把并行数据变成串行数据发送到线路 上去，接收时要把串行数据再变成并行数据。 串行通信传输线少，长距离传送时成本低，且可以利用电话 网等现成设备，因此在单片机应用系统中，串行通信的使用非 常普遍。 8
8 并行通信相对传输速度快。但由于传输线较多，长距离传送 时成本高，因此这种方式适合于短距离的数据传输。 2. 串行通信 单片机串行通信是将数据字节分成一位一位的形式在一条传 输线上逐个传送。一次只能传送一位，对于一个字节的数据， 至少要分8位才能传送完毕。如图6-2所示。 串行通信在发送时，要把并行数据变成串行数据发送到线路 上去，接收时要把串行数据再变成并行数据。 串行通信传输线少，长距离传送时成本低，且可以利用电话 网等现成设备，因此在单片机应用系统中，串行通信的使用非 常普遍
单片机 DO D1 D2 D3 D4 D5 D6 D7 单片机 8位数据顺次传送 图6-2 串行通信的示意图 9
9 图6-2 串行通信的示意图
6.1.2同步通信与异步通信 串行通信又有两种方式：异步通信与同步通信。 同步串行通信是采用一个同步时钟，通过一条同步时钟线 ,加到收发双方，使收、发双方达到完全同步，此时，传输 数据的位之间的距离均为“位间隔”的整数倍，同时传送的 字符间不留间隙，既保持位同步关系。同步通信及数据格式 见图6-3。 异步串行通信是指收、发双方使用各自的时钟控制数据的 发送和接收，这样可省去连接收、发双方的一条同步时钟信 号线，使得异步串行通信连接更加简单且容易实现。为使收 发双方协调，要求收、发双方的时钟尽可能一致。 10
10 6.1.2 同步通信与异步通信 串行通信又有两种方式：异步通信与同步通信。 同步串行通信是采用一个同步时钟，通过一条同步时钟线 ，加到收发双方，使收、发双方达到完全同步，此时，传输 数据的位之间的距离均为“位间隔”的整数倍，同时传送的 字符间不留间隙，既保持位同步关系。同步通信及数据格式 见图6-3。 异步串行通信是指收、发双方使用各自的时钟控制数据的 发送和接收，这样可省去连接收、发双方的一条同步时钟信 号线，使得异步串行通信连接更加简单且容易实现。为使收 发双方协调，要求收、发双方的时钟尽可能一致
