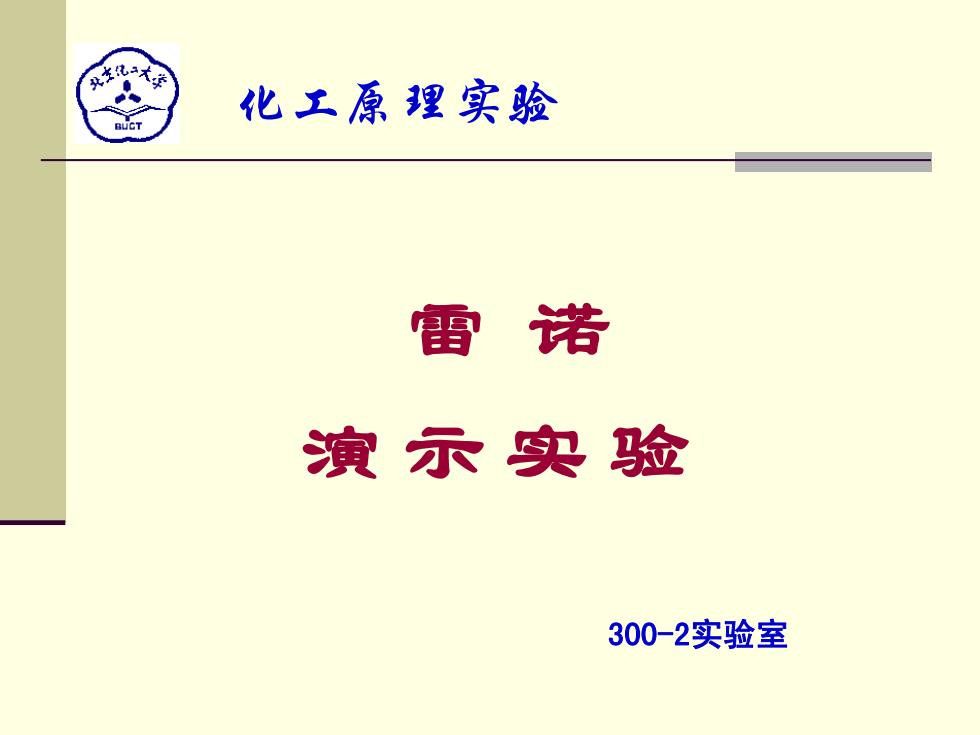

化工原理实验 雷诺 演示实验 300-2实验室
化工原理实验 雷 诺 演 示 实 验 300-2实验室
实验装置图
实验装置图
雷诺演示实验 一、目的 观察流体流动状态 观察流体质点速度分布 二、原理 dup Re u Re<2000: 层流 Re>4000: 湍流
雷诺演示实验 一、目的 观察流体流动状态 观察流体质点速度分布 二、原理 Re<2000: 层流 Re>4000: 湍流 du Re
雷诺演示实验 三、操作 打开红墨水阀门，调节水流量，记录水温 四、记录现象 设备号：1 管径：0.0195m 温度：20℃ 层流状态 过渡状态 湍流状态 流量/儿PM Q<2.0 2.0<0<3.7 3.7<0 Re范围 Re<2200 2200<Re<4000 4000<Re
雷诺演示实验 三、操作 打开红墨水阀门，调节水流量，记录水温 四、记录现象 设备号:1 管径:0.0195 m 温度:20℃ 层流状态 过渡状态 湍流状态 流量/LPM Q<2.0 2.0<Q<3.7 3.7<Q Re范围 Re<2200 2200<Re<4000 4000<Re
雷诺演示实验 Re 8000 d=19.5mm 7000 6000 30℃ 5000 20℃ 4000 10℃ 3000 2000 1000 0 0 1 2 3 4 5 流量/LPM
雷诺演示实验 20℃ 10℃ d=19.5mm 30℃ 0 1000 2000 3000 4000 5000 6000 7000 8000 0 1 2 3 4 5 流量/LPM R e
