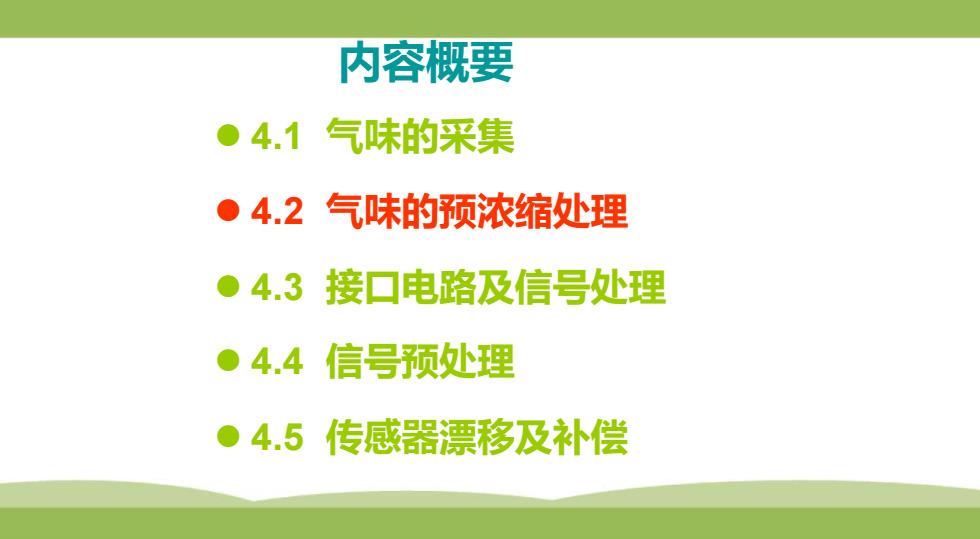

内容概要 04.14 气味的采集 ●4.2气味的预浓缩处理 ●4.3接口电路及信号处理 ●4.4信号预处理 ●4.5传感器漂移及补偿
内容概要 ⚫ 4.1 气味的采集 ⚫ 4.2 气味的预浓缩处理 ⚫ 4.3 接口电路及信号处理 ⚫ 4.4 信号预处理 ⚫ 4.5 传感器漂移及补偿
4.2气味的预浓缩处理 气味传感系统通常要用到预浓缩管来提高气味浓度，从而增强传感器的输出 量值。预浓缩管收集到足够的气体样本后，快速加热，释放出浓缩的气体，有 利于提高传感器的检测能力
4.2 气味的预浓缩处理 气味传感系统通常要用到预浓缩管来提高气味浓度，从而增强传感器的输出 量值。预浓缩管收集到足够的气体样本后，快速加热，释放出浓缩的气体，有 利于提高传感器的检测能力
4.2.1预浓缩装置 080020.03020 预浓缩管一般为不锈钢管，里 面装满Tenax-TA之类的吸附物。 破璃丝网 披璃丝网 吸射剂 吸附物一般有数十毫克，用玻璃 丝网固定在管内适当的位置，典 加热线圈 气体样本 预浓缩管 传感器单元 型的装置如图4.10所示。 此外，其所使用的吸附剂主要 交流电源 固态继电器 热电偶 有如下几种：Tenax TA,Tenax GR,Carbopack B, 温度控制 计算机 Carbotrap,Carboxen 569, Carbosieve SIII等。 图4.10简化的预浓缩系统源理图
4.2.1 预浓缩装置 预浓缩管一般为不锈钢管，里 面装满Tenax-TA之类的吸附物。 吸附物一般有数十毫克，用玻璃 丝网固定在管内适当的位置，典 型的装置如图4.10所示。 此外，其所使用的吸附剂主要 有如下几种：Tenax TA，Tenax GR，Carbopack B， Carbotrap，Carboxen 569， Carbosieve SIII 等

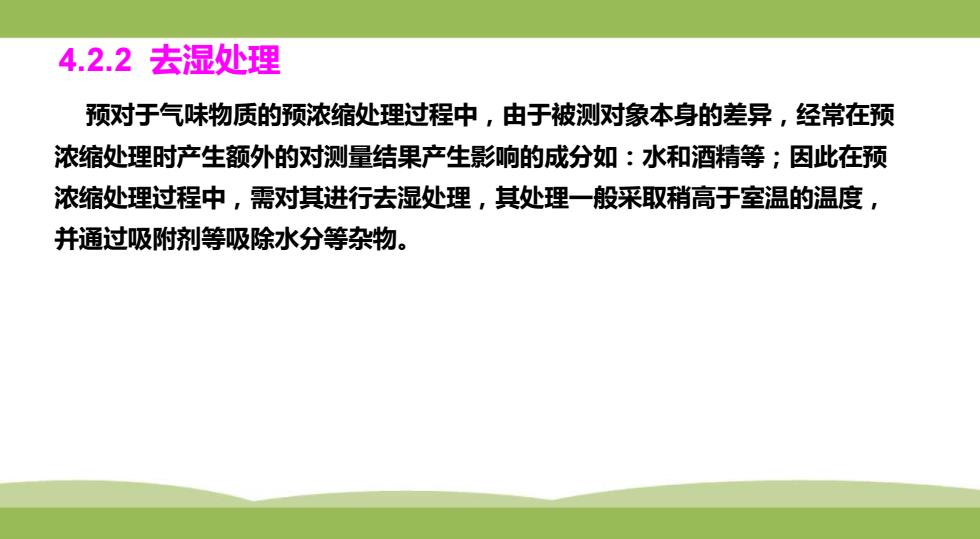

4.2.2去湿处理 预对于气味物质的预浓缩处理过程中，由于被测对象本身的差异，经常在预 浓缩处理时产生额外的对测量结果产生影响的成分如：水和酒精等；因此在预 浓缩处理过程中，需对其进行去湿处理，其处理一般采取稍高于室温的温度， 并通过吸附剂等吸除水分等杂物
4.2.2 去湿处理 预对于气味物质的预浓缩处理过程中，由于被测对象本身的差异，经常在预 浓缩处理时产生额外的对测量结果产生影响的成分如：水和酒精等；因此在预 浓缩处理过程中，需对其进行去湿处理，其处理一般采取稍高于室温的温度， 并通过吸附剂等吸除水分等杂物

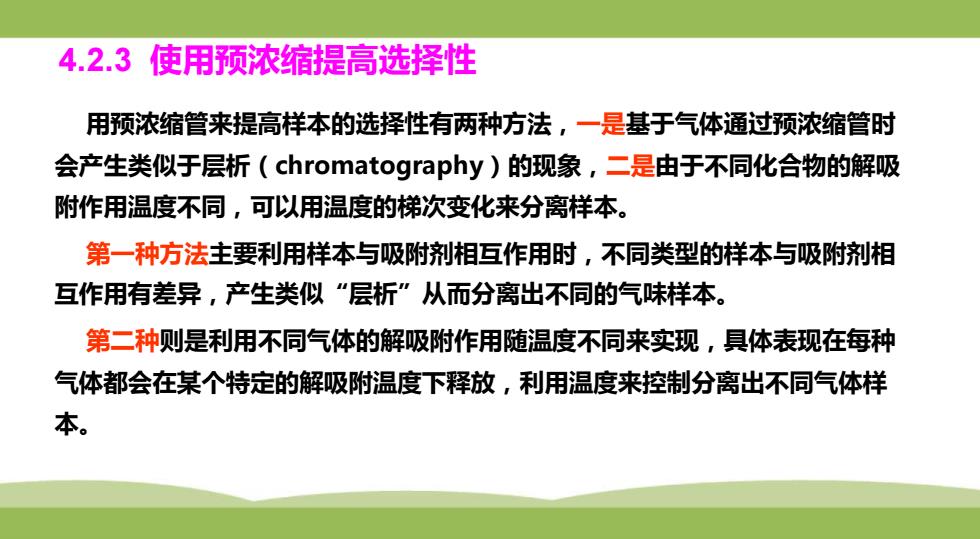

4.2.3使用预浓缩提高选择性 用预浓缩管来提高样本的选择性有两种方法，一是基于气体通过预浓缩管时 会产生类似于层析(chromatography)的现象，二是由于不同化合物的解吸 附作用温度不同，可以用温度的梯次变化来分离样本。 第一种方法主要利用样本与吸附剂相互作用时，不同类型的样本与吸附剂相 互作用有差异，产生类似“层析”从而分离出不同的气味样本。 第二种则是利用不同气体的解吸附作用随温度不同来实现，具体表现在每种 气体都会在某个特定的解吸附温度下释放，利用温度来控制分离出不同气体样 本
4.2.3 使用预浓缩提高选择性 用预浓缩管来提高样本的选择性有两种方法，一是基于气体通过预浓缩管时 会产生类似于层析（chromatography）的现象，二是由于不同化合物的解吸 附作用温度不同，可以用温度的梯次变化来分离样本。 第一种方法主要利用样本与吸附剂相互作用时，不同类型的样本与吸附剂相 互作用有差异，产生类似“层析”从而分离出不同的气味样本。 第二种则是利用不同气体的解吸附作用随温度不同来实现，具体表现在每种 气体都会在某个特定的解吸附温度下释放，利用温度来控制分离出不同气体样 本
