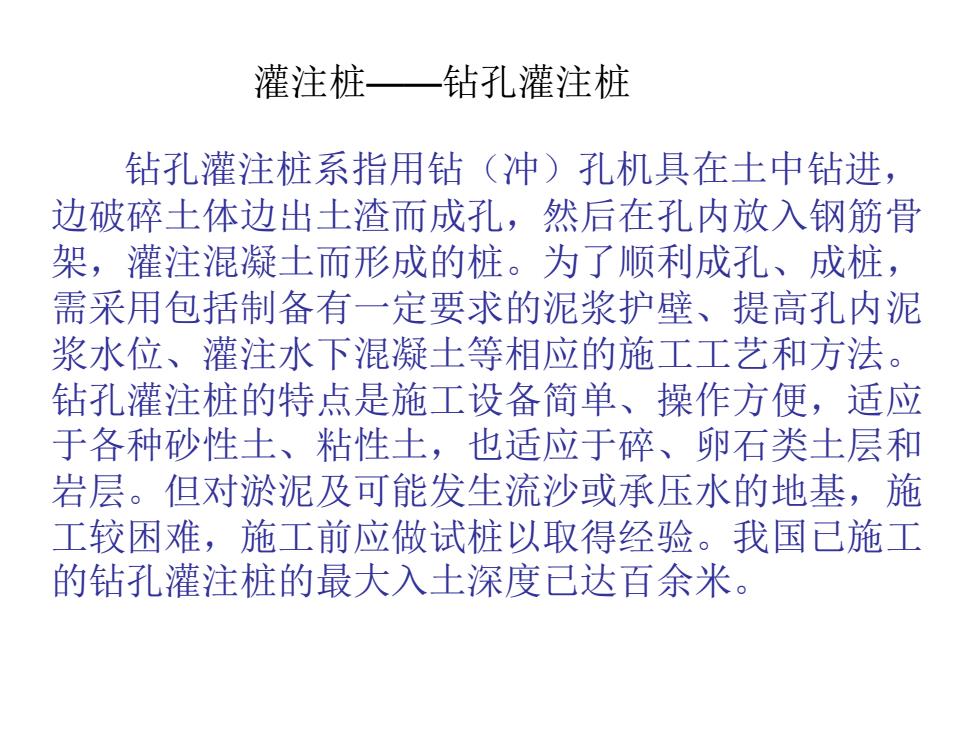

灌注桩一钻孔灌注桩 钻孔灌注桩系指用钻（冲）孔机具在土中钻进， 边破碎土体边出土渣而成孔，然后在孔内放入钢筋骨 架，灌注混凝土而形成的桩。为了顺利成孔、成桩， 需采用包括制备有一定要求的泥浆护壁、提高孔内泥 浆水位、灌注水下混凝士等相应的施工工艺和方法。 钻孔灌注桩的特点是施工设备简单、操作方便，适应 于各种砂性土、粘性土，也适应于碎、卵石类土层和 岩层。但对淤泥及可能发生流沙或承压水的地基，施 工较困难，施工前应做试桩以取得经验。我国已施工 的钻孔灌注桩的最大入土深度已达百余米
灌注桩——钻孔灌注桩 钻孔灌注桩系指用钻（冲）孔机具在土中钻进， 边破碎土体边出土渣而成孔，然后在孔内放入钢筋骨 架，灌注混凝土而形成的桩。为了顺利成孔、成桩， 需采用包括制备有一定要求的泥浆护壁、提高孔内泥 浆水位、灌注水下混凝土等相应的施工工艺和方法。 钻孔灌注桩的特点是施工设备简单、操作方便，适应 于各种砂性土、粘性土，也适应于碎、卵石类土层和 岩层。但对淤泥及可能发生流沙或承压水的地基，施 工较困难，施工前应做试桩以取得经验。我国已施工 的钻孔灌注桩的最大入土深度已达百余米

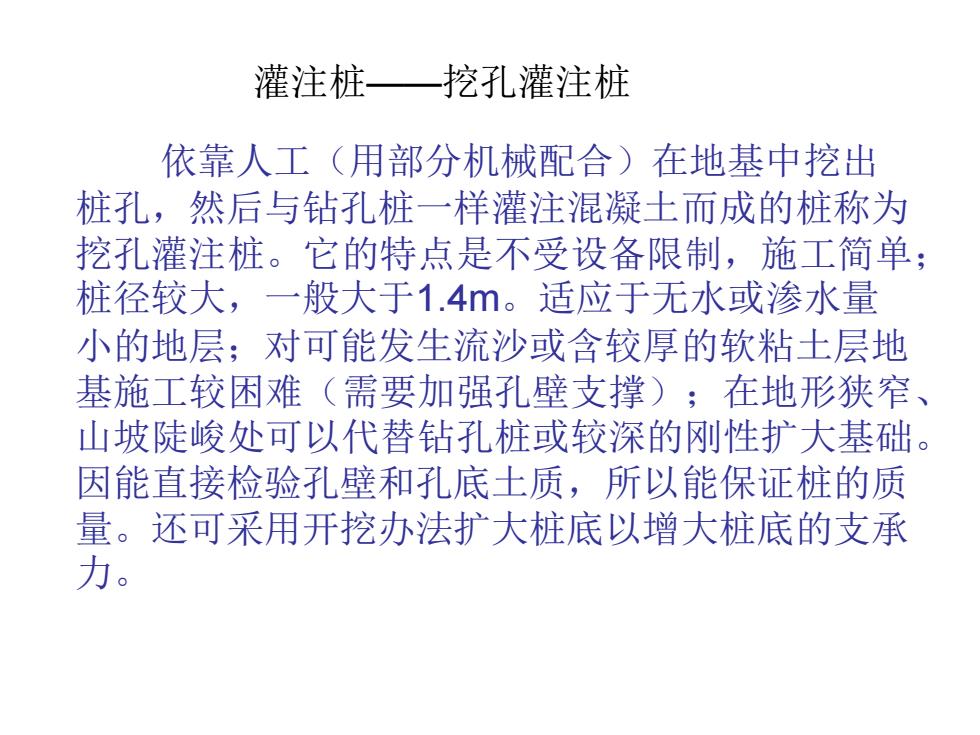

灌注桩—挖孔灌注桩 依靠人工（用部分机械配合）在地基中挖出 桩孔，然后与钻孔桩一样灌注混凝土而成的桩称为 挖孔灌注桩。它的特点是不受设备限制，施工简单； 桩径较大，一般大于1.4m。适应于无水或渗水量 小的地层；对可能发生流沙或含较厚的软粘土层地 基施工较困难（需要加强孔壁支撑）；在地形狭窄、 山坡陡峻处可以代替钻孔桩或较深的刚性扩大基础。 因能直接检验孔壁和孔底土质，所以能保证桩的质 量。还可采用开挖办法扩大桩底以增大桩底的支承 力
灌注桩——挖孔灌注桩 依靠人工（用部分机械配合）在地基中挖出 桩孔，然后与钻孔桩一样灌注混凝土而成的桩称为 挖孔灌注桩。它的特点是不受设备限制，施工简单； 桩径较大，一般大于1.4m。适应于无水或渗水量 小的地层；对可能发生流沙或含较厚的软粘土层地 基施工较困难（需要加强孔壁支撑）；在地形狭窄、 山坡陡峻处可以代替钻孔桩或较深的刚性扩大基础。 因能直接检验孔壁和孔底土质，所以能保证桩的质 量。还可采用开挖办法扩大桩底以增大桩底的支承 力

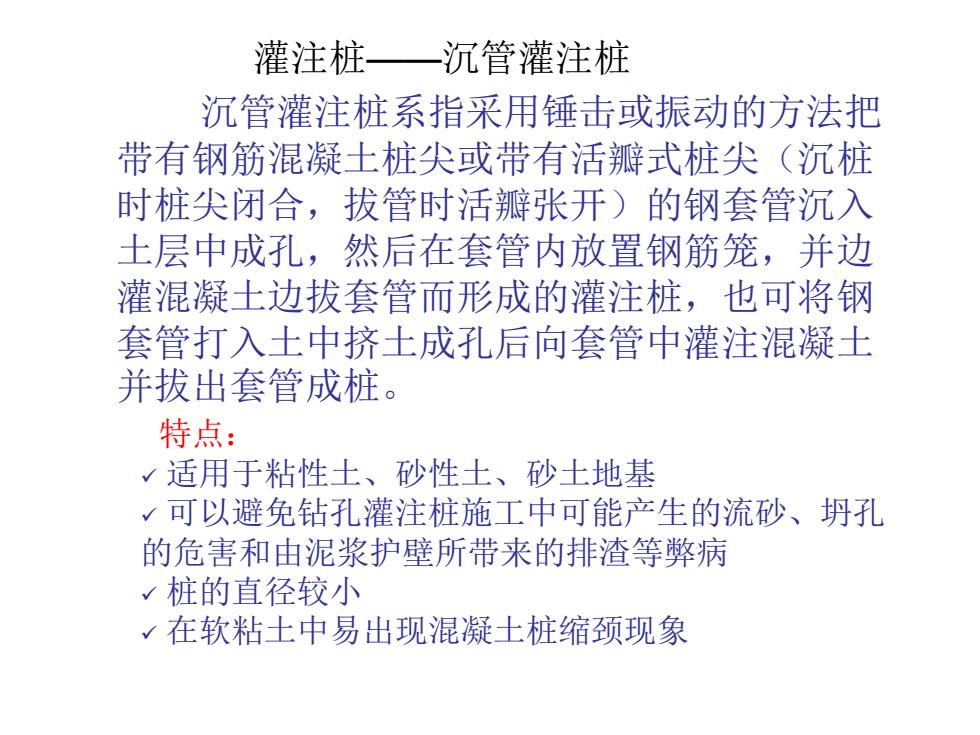

灌注桩一沉管灌注桩 沉管灌注桩系指采用锤击或振动的方法把 带有钢筋混凝土桩尖或带有活瓣式桩尖（沉桩 时桩尖闭合，拔管时活瓣张开)的钢套管沉入 土层中成孔，然后在套管内放置钢筋笼，并边 灌混凝土边拔套管而形成的灌注桩，也可将钢 套管打入土中挤土成孔后向套管中灌注混凝土 并拔出套管成桩。 特点： √适用于粘性土、砂性土、砂土地基 √可以避免钻孔灌注桩施工中可能产生的流砂、坍孔 的危害和由泥浆护壁所带来的排渣等弊病 √桩的直径较小 √在软粘土中易出现混凝土桩缩颈现象
灌注桩——沉管灌注桩 沉管灌注桩系指采用锤击或振动的方法把 带有钢筋混凝土桩尖或带有活瓣式桩尖（沉桩 时桩尖闭合，拔管时活瓣张开）的钢套管沉入 土层中成孔，然后在套管内放置钢筋笼，并边 灌混凝土边拔套管而形成的灌注桩，也可将钢 套管打入土中挤土成孔后向套管中灌注混凝土 并拔出套管成桩。 特点： ✓ 适用于粘性土、砂性土、砂土地基 ✓ 可以避免钻孔灌注桩施工中可能产生的流砂、坍孔 的危害和由泥浆护壁所带来的排渣等弊病 ✓ 桩的直径较小 ✓ 在软粘土中易出现混凝土桩缩颈现象

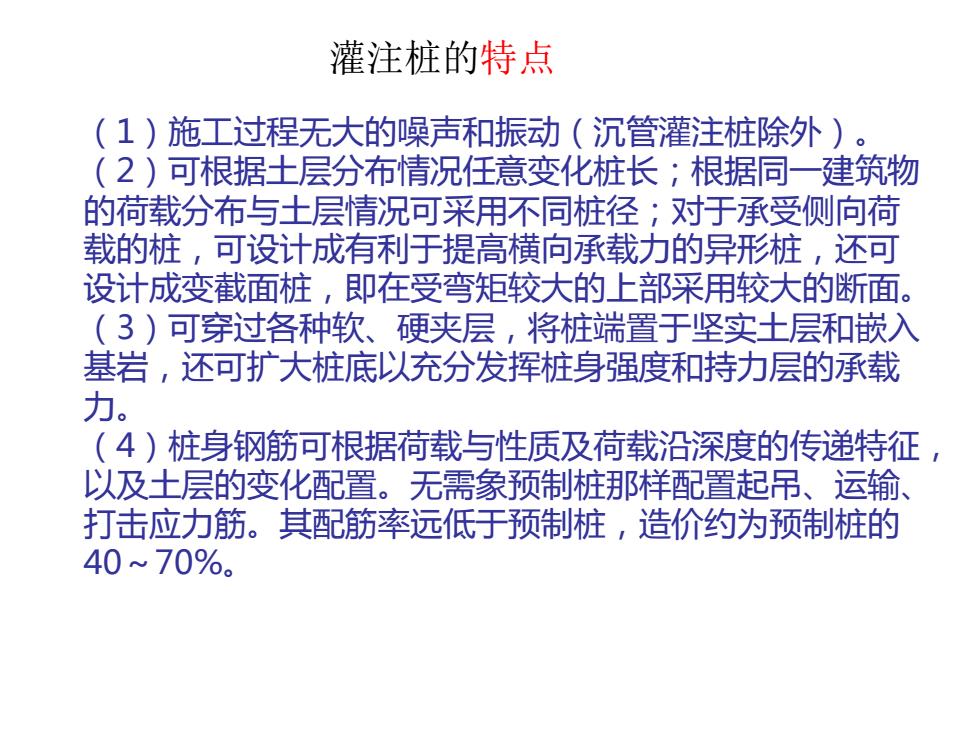

灌注桩的特点 (1)施工过程无大的噪声和振动（沉管灌注桩除外）。 (2)可根据土层分布情况任意变化桩长；根据同一建筑物 的荷载分布与土层情况可采用不同桩径；对于承受侧向荷 载的桩，可设计成有利于提高横向承载力的异形桩，还可 设计成变截面桩，即在受弯矩较大的上部采用较大的断面。 （3)可穿过各种软、硬夹层，将桩端置于坚实土层和嵌入 基岩，还可扩大桩底以充分发挥桩身强度和持力层的承载 力。 （4)桩身钢筋可根据荷载与性质及荷载沿深度的传递特征， 以及土层的变化配置。无需象预制桩那样配置起吊、运输、 打击应力筋。其配筋率远低于预制桩，造价约为预制桩的 40~70%
灌注桩的特点 （1）施工过程无大的噪声和振动（沉管灌注桩除外）。 （2）可根据土层分布情况任意变化桩长；根据同一建筑物 的荷载分布与土层情况可采用不同桩径；对于承受侧向荷 载的桩，可设计成有利于提高横向承载力的异形桩，还可 设计成变截面桩，即在受弯矩较大的上部采用较大的断面。 （3）可穿过各种软、硬夹层，将桩端置于坚实土层和嵌入 基岩，还可扩大桩底以充分发挥桩身强度和持力层的承载 力。 （4）桩身钢筋可根据荷载与性质及荷载沿深度的传递特征， 以及土层的变化配置。无需象预制桩那样配置起吊、运输、 打击应力筋。其配筋率远低于预制桩，造价约为预制桩的 40～70%

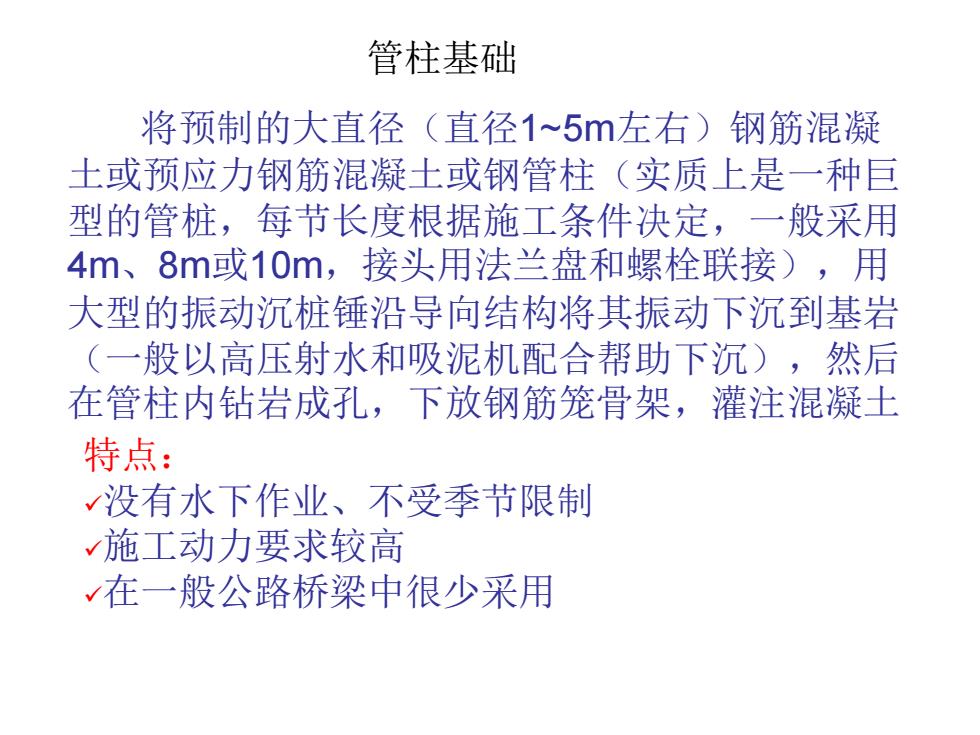

管柱基础 将预制的大直径（直径15m左右）钢筋混凝 土或预应力钢筋混凝土或钢管柱（实质上是一种巨 型的管桩，每节长度根据施工条件决定，一般采用 4m、8m或10m,接头用法兰盘和螺栓联接)，用 大型的振动沉桩锤沿导向结构将其振动下沉到基岩 (一般以高压射水和吸泥机配合帮助下沉)，然后 在管柱内钻岩成孔，下放钢筋笼骨架，灌注混凝士 特点： 没有水下作业、不受季节限制 √施工动力要求较高 在一般公路桥梁中很少采用
管柱基础 将预制的大直径（直径1~5m左右）钢筋混凝 土或预应力钢筋混凝土或钢管柱（实质上是一种巨 型的管桩，每节长度根据施工条件决定，一般采用 4m、8m或10m，接头用法兰盘和螺栓联接），用 大型的振动沉桩锤沿导向结构将其振动下沉到基岩 （一般以高压射水和吸泥机配合帮助下沉），然后 在管柱内钻岩成孔，下放钢筋笼骨架，灌注混凝土 特点： ✓没有水下作业、不受季节限制 ✓施工动力要求较高 ✓在一般公路桥梁中很少采用
