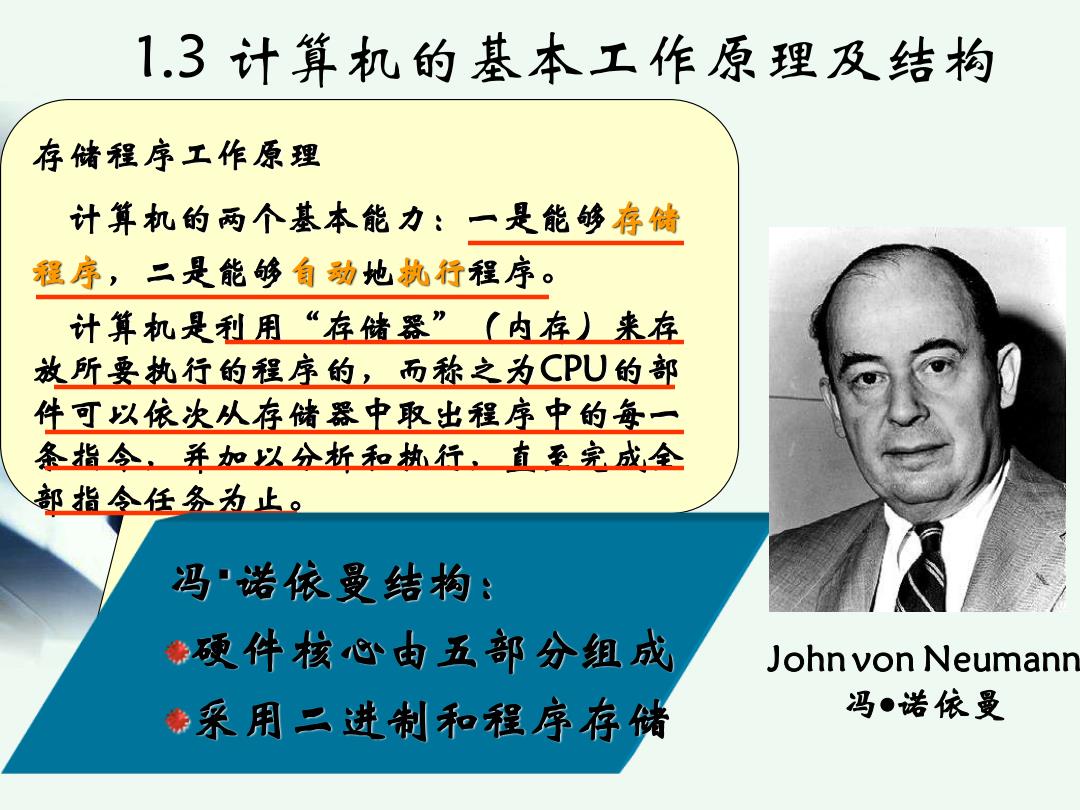

1.3计算机的基本工作原理及结构 存储程序工作原理 计算机的两个基本能力：一是能够存储 程序，二是能够自动地执行程序 计算机是利用“存储器”（内存）来存 放所要执行的程序的，而称之为CPU的部 件可以依次从存储器中取出程序中的每一 条指今、并加以分析和热行、直至完成全 部指今任务为上。 冯诺依曼结构 ◆硬件核心由五部分组成 John von Neumann ◆系用二进制和程序存储 冯●诺依曼
计算机奠基人——冯•诺依曼 存储程序工作原理 计算机的两个基本能力：一是能够存储 程序，二是能够自动地执行程序。 计算机是利用“存储器”（内存）来存 放所要执行的程序的，而称之为CPU的部 件可以依次从存储器中取出程序中的每一 条指令，并加以分析和执行，直至完成全 部指令任务为止。 1.3 计算机的基本工作原理及结构 冯·诺依曼结构： 硬件核心由五部分组成 采用二进制和程序存储 John von Neumann 冯•诺依曼
计算机的硬件组成 返回
计算机的硬件组成 控制器 运算器 输入 存储器 设备 输出 设备 返回

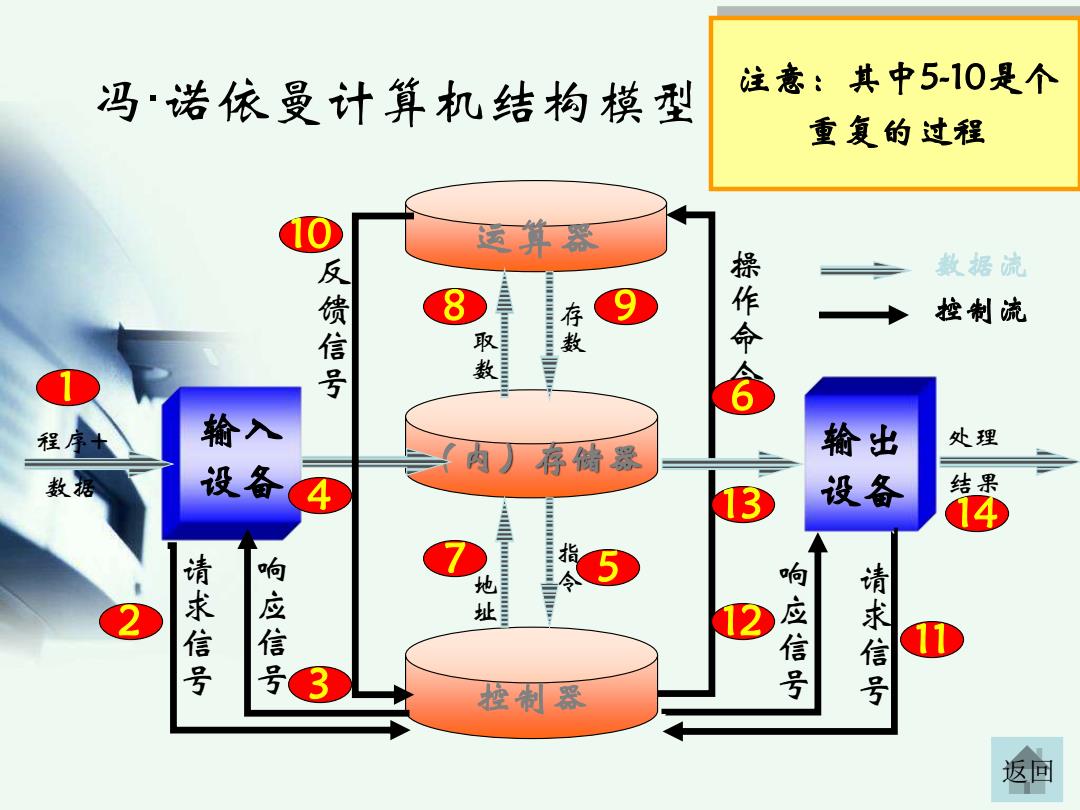

冯·诺依曼计算机结构模型 注意：其中5-10是个 重复的过程 10 运界 反馈信号 食 操作命 数据流 控制流 毁 程序 数据 检 入 处理 内)存储器 输出 4 13 设备 结果 14 指 请求信号 响应信号 址 12 响应信号 3 请求信号 11 控制景 返回
冯·诺依曼计算机结构模型 数据流 控制流 取 数 存 数 地 址 指 令 （内）存储器 控制器 运算器 输出 设备 输入 设备 程序+ 数据 操 作 命 令 处理 结果 反 馈 信 号 响 应 信 号 请 求 信 号 响 应 信 号 请 求 信 号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 注意：其中5-10是个 重复的过程 返回
1.3.2指令和指令系统 指令是对计算机进行程序控制的最小单位。 指令格式 操作码 机器执行什么操作 执行对象（具体数、存放位置） 注意： ()所有指令的集合称为计算机的指令系统。 (②)不同的计算机指令系统不同。 程序是为完成一项特定任务而用某种语言编写的一组指全序 返回
1.3.2 指令和指令系统 指令是对计算机进行程序控制的最小单位。 指令格式 操作码 操作数 机器执行什么操作 执行对象（具体数、存放位置） 程序是为完成一项特定任务而用某种语言编写的一组指令序列 注意： (1)所有指令的集合称为计算机的指令系统。 (2)不同的计算机指令系统不同。 返回

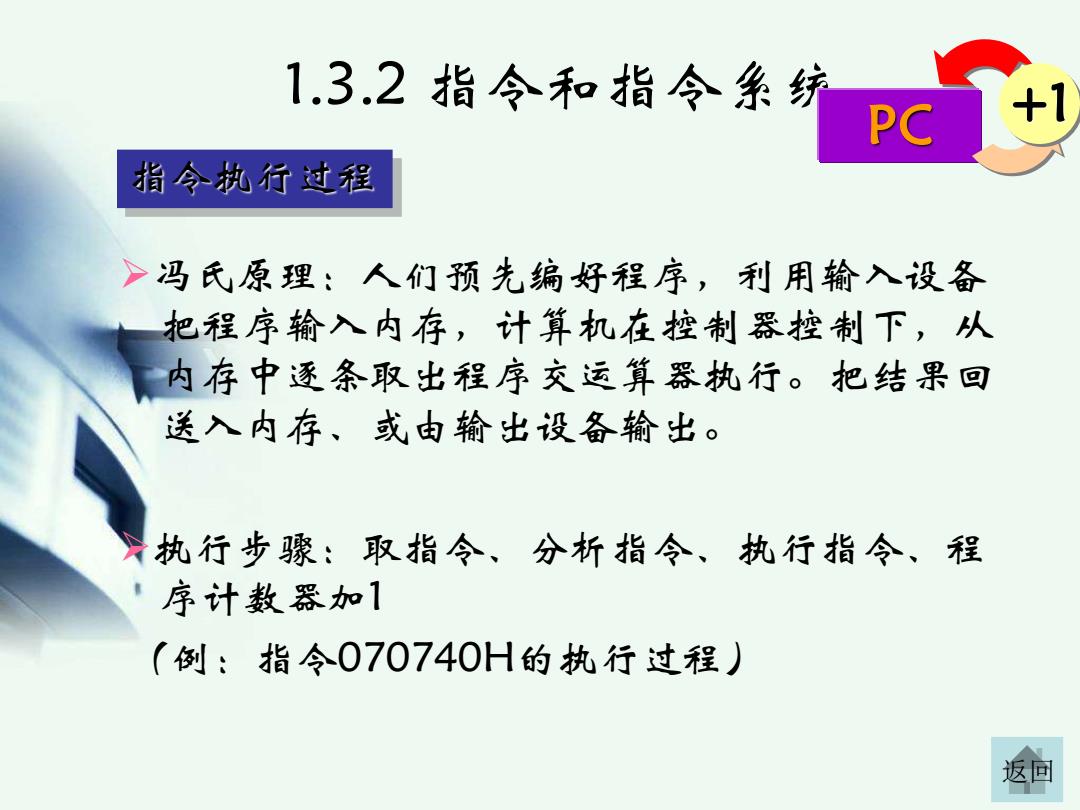

132指令本指◆条c中 PC 指令执行过程 >冯氏原理：人们预先编好程序，利用输入设备 把程序输入内存，计算机在控制器控制下，从 内存中逐条取出程序交运算器执行。把结果回 送入内存、或由输出设备输出。 丹执行步骤：取指令、分析指令、执行指令、程 序计数器加1 (例：指令070740H的执行过程) 返回
1.3.2 指令和指令系统 ➢冯氏原理：人们预先编好程序，利用输入设备 把程序输入内存，计算机在控制器控制下，从 内存中逐条取出程序交运算器执行。把结果回 送入内存、或由输出设备输出。 ➢执行步骤：取指令、分析指令、执行指令、程 序计数器加1 （例：指令070740H的执行过程） 指令执行过程 PC +1 返回
