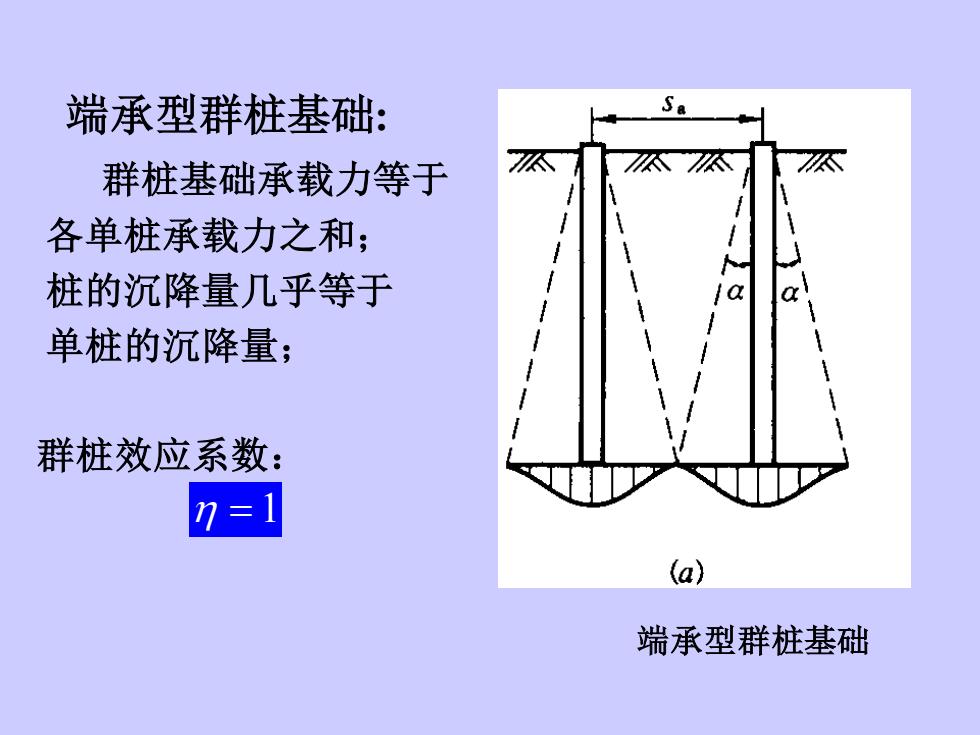

端承型群桩基础： 群桩基础承载力等于 不 各单桩承载力之和； 桩的沉降量几乎等于 单桩的沉降量； 群桩效应系数： 7=1 (a) 端承型群桩基础
端承型群桩基础: 群桩基础承载力等于 各单桩承载力之和； 桩的沉降量几乎等于 单桩的沉降量； 群桩效应系数： 端承型群桩基础 = 1

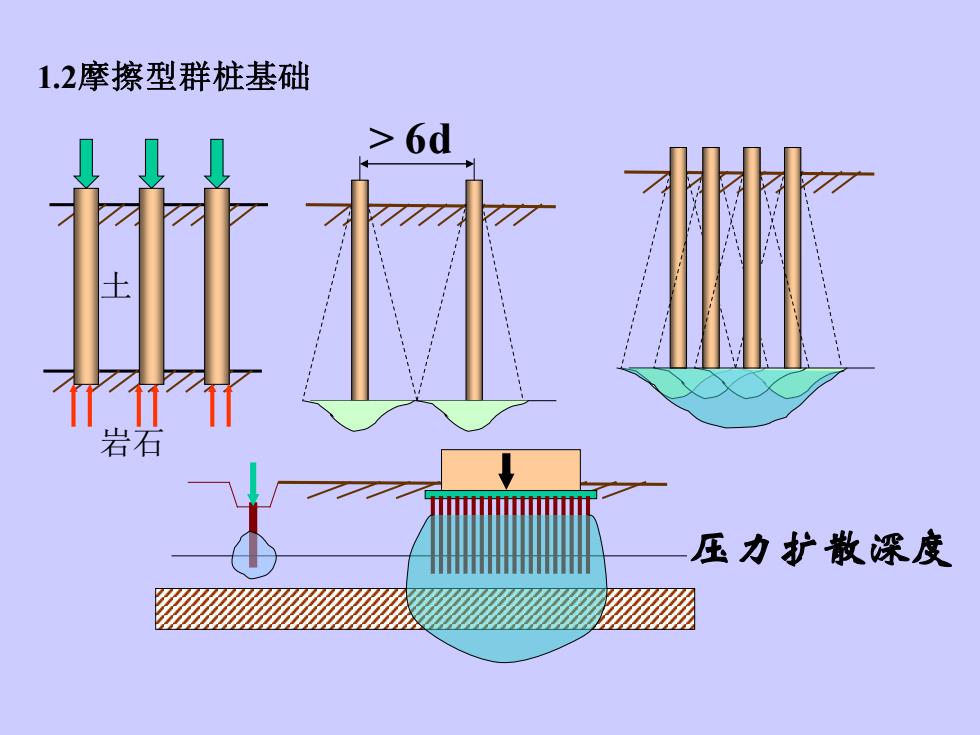

1.2摩擦型群桩基础 >6d 压力扩散深度
岩石 土 压力扩散深度 > 6d 1.2摩擦型群桩基础

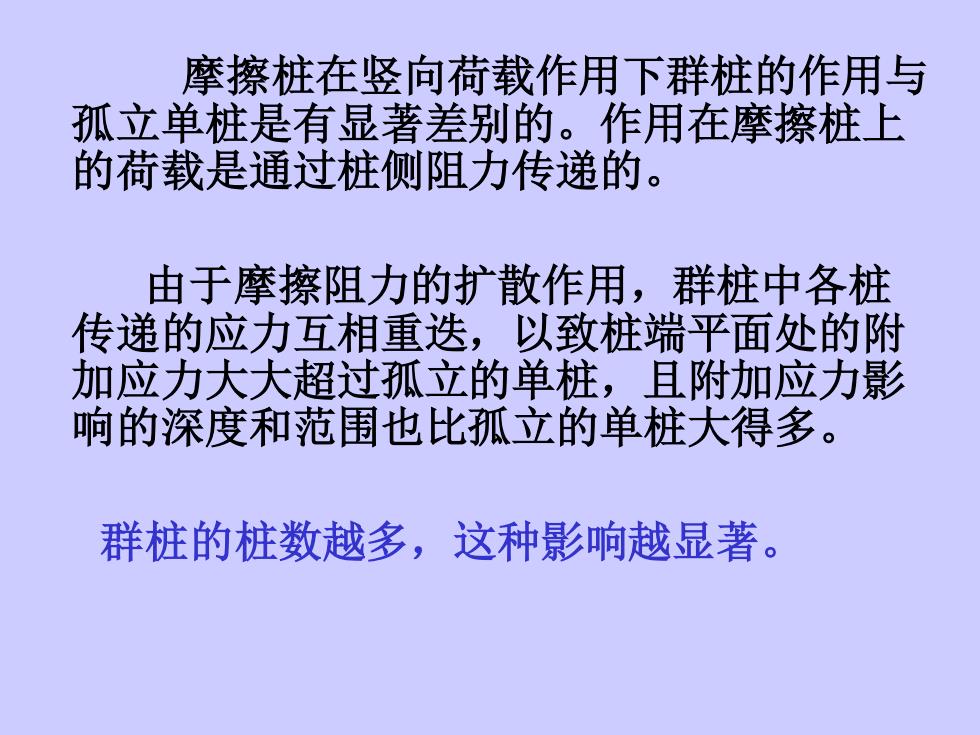

摩擦桩在竖向荷载作用下群桩的作用与 孤立单桩是有显著差别的。作用在摩擦桩上 的荷载是通过桩侧阻力传递的。 由于摩擦阻力的扩散作用，群桩中各桩 传递的应力互相重迭，以致桩端平面处的附 加应力大大超过孤立的单桩，且附加应力影 响的深度和范围也比孤立的单桩大得多。 群桩的桩数越多，这种影响越显著
摩擦桩在竖向荷载作用下群桩的作用与 孤立单桩是有显著差别的。作用在摩擦桩上 的荷载是通过桩侧阻力传递的。 由于摩擦阻力的扩散作用，群桩中各桩 传递的应力互相重迭，以致桩端平面处的附 加应力大大超过孤立的单桩，且附加应力影 响的深度和范围也比孤立的单桩大得多。 群桩的桩数越多，这种影响越显著

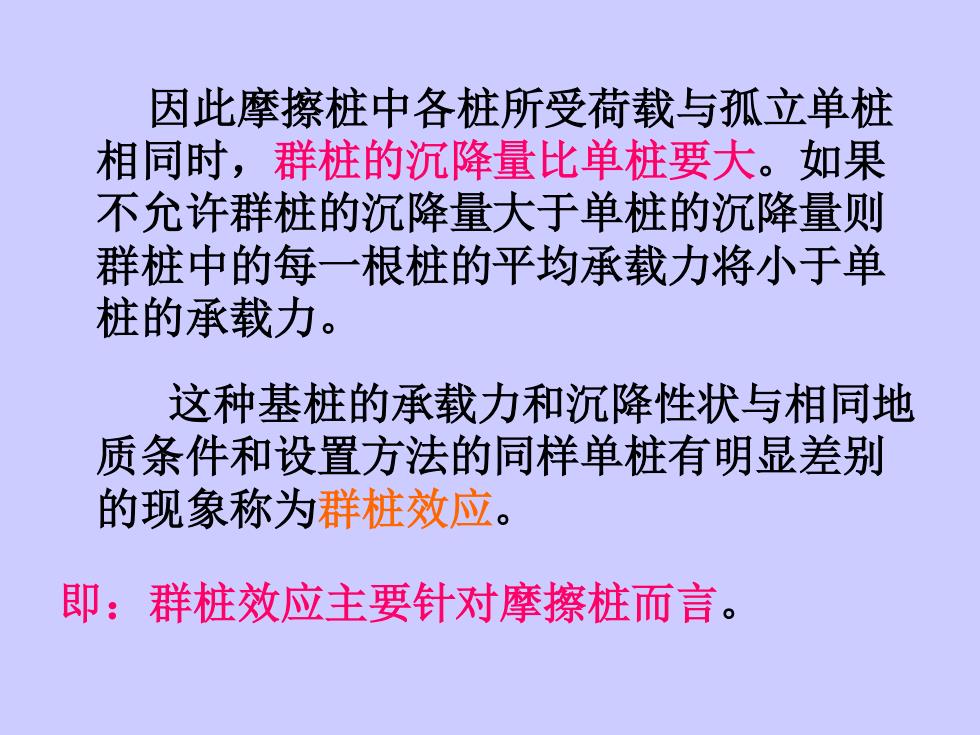

因此摩擦桩中各桩所受荷载与孤立单桩 相同时，群桩的沉降量比单桩要大。如果 不允许群桩的沉降量大于单桩的沉降量则 群桩中的每一根桩的平均承载力将小于单 桩的承载力。 这种基桩的承载力和沉降性状与相同地 质条件和设置方法的同样单桩有明显差别 的现象称为群桩效应。 即：群桩效应主要针对摩擦桩而言
因此摩擦桩中各桩所受荷载与孤立单桩 相同时，群桩的沉降量比单桩要大。如果 不允许群桩的沉降量大于单桩的沉降量则 群桩中的每一根桩的平均承载力将小于单 桩的承载力。 这种基桩的承载力和沉降性状与相同地 质条件和设置方法的同样单桩有明显差别 的现象称为群桩效应。 即：群桩效应主要针对摩擦桩而言

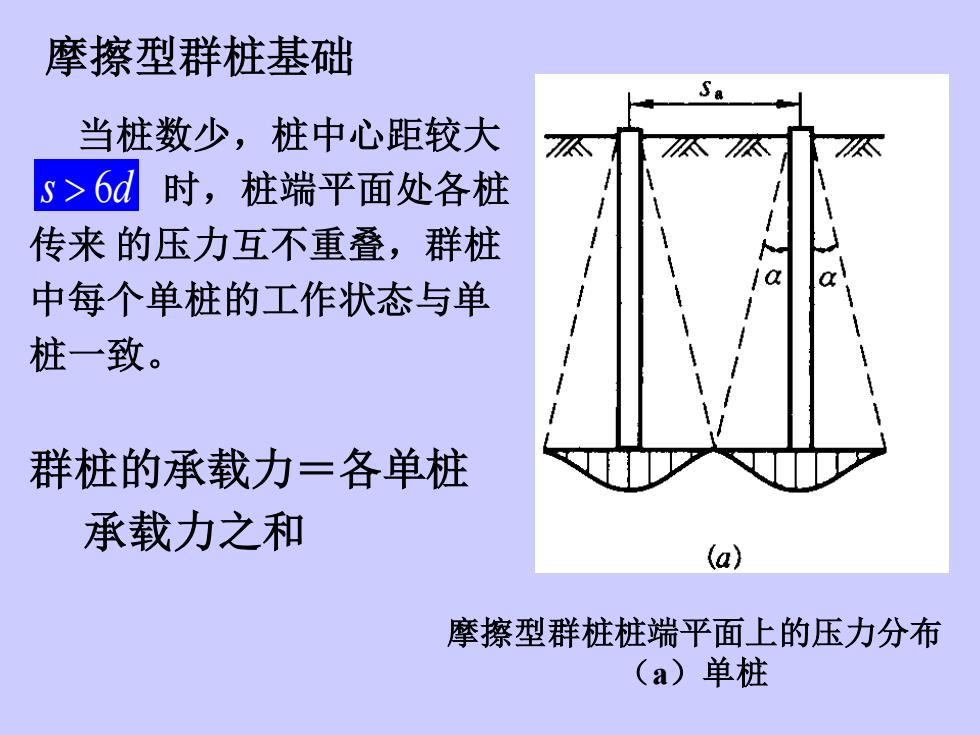

摩擦型群桩基础 当桩数少，桩中心距较大 s>6d时，桩端平面处各桩 传来的压力互不重叠，群桩 中每个单桩的工作状态与单 桩一致。 群桩的承载力=各单桩 承载力之和 (a） 摩擦型群桩桩端平面上的压力分布 (a)单桩
摩擦型群桩基础 当桩数少，桩中心距较大 时，桩端平面处各桩 传来 的压力互不重叠，群桩 中每个单桩的工作状态与单 桩一致。 群桩的承载力＝各单桩 承载力之和 s 6d 摩擦型群桩桩端平面上的压力分布 （a）单桩
