二、工业反应器分类 现代大型化工厂的外貌特征：厂房毗连，设备庞 大，高塔林立，管道纵横。设备和管道交错复杂。 其中，化学反应器是化工厂的核心设备。 用来实现化学变化的设备 一一反应器 1、按反应物料的 器和非均相反应暑 2、按反应物料流 分为平推流，全泪 淘
6 二、工业反应器分类 ▪ 现代大型化工厂的外貌特征：厂房毗连，设备庞 大，高塔林立，管道纵横。设备和管道交错复杂。 其中，化学反应器是化工厂的核心设备。 ▪ 用来实现化学变化的设备－－反应器 ▪ 1、按反应物料的相态进行分类，可有均相反应 器和非均相反应器两大类。 ▪ 2、按反应物料流型进行分类，可大约将反应器 分为平推流，全混流，非理想流动反应器三大类
平推流，全混流反应器（按流动模型分） 理想平推流反应器是指通过反应器的物料 沿同一方向以相同速度向前流动，像活塞 一样在反应器中向前平推，故又称为活塞 流反应器，英文名称为Plug(Piston) Flow Reactor,简称PFR
①由于流体沿同一方向，以相同速度向前推进 在反应器内没有物料的返混，所有物料在反应 器中的停留时间都是相同的； ②在垂直于流动方向上的同一截面，不同径向 位置的流体特性（组成、温度等)是一致的； ③在定常态下操作，反应器内状态只随轴向位 置改变，不随时间改变。实际生产中对于管径 较小、长度较长、流速较大的管式反应器，列 管固定床反应器等，常可按平推流反应器处理 阳喝
全混流反应器 连续操作的充分搅拌槽型反应器简称全混 流反应器。在这类反应器中物料返混达最 大值。 全混流反应器又称全混 釜或连续流动充分搅拌 槽式反应器，简称CSTR。 流入反应器的物料，在 赢 瞬间与反应器内的物料 厨 混合均匀，即在反应器 -I 中各处物料的温度、浓 出料口 度都是相同的。 超

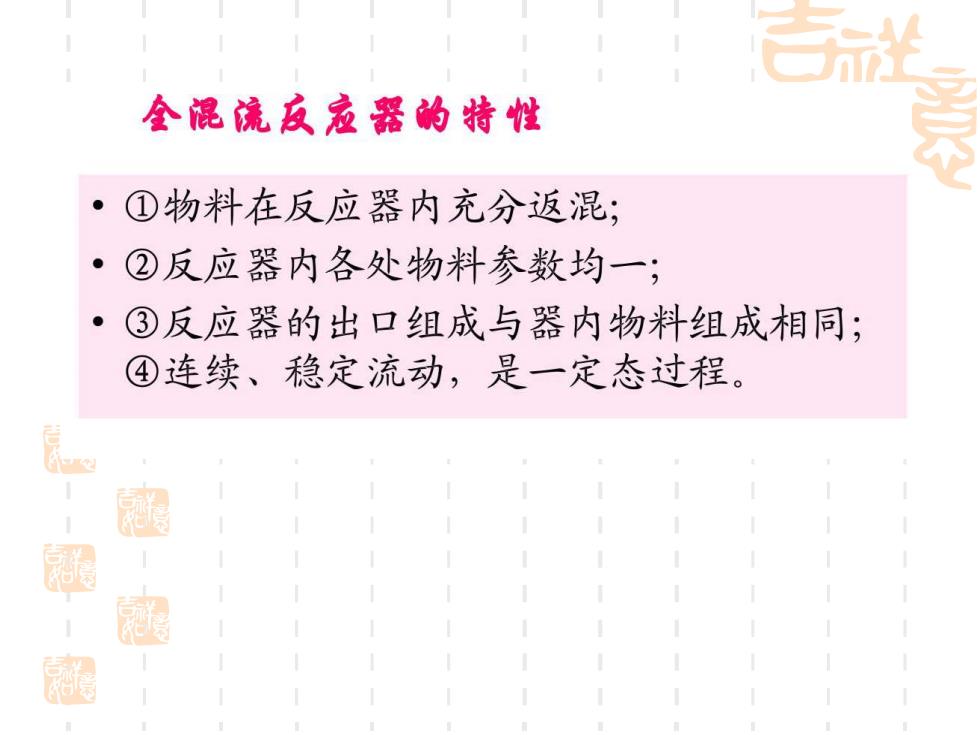

金混流反爱器的特性 ①物料在反应器内充分返混； ②反应器内各处物料参数均一； ③反应器的出口组成与器内物料组成相同； ④连续、稳定流动，是一定态过程
