L3.三相电源的联接结束(1)星(Y)形联接+?AAUNB2OBOCON口三个电源的一端X、Y、Z 汇集于一点N，称中性点。23九月202211

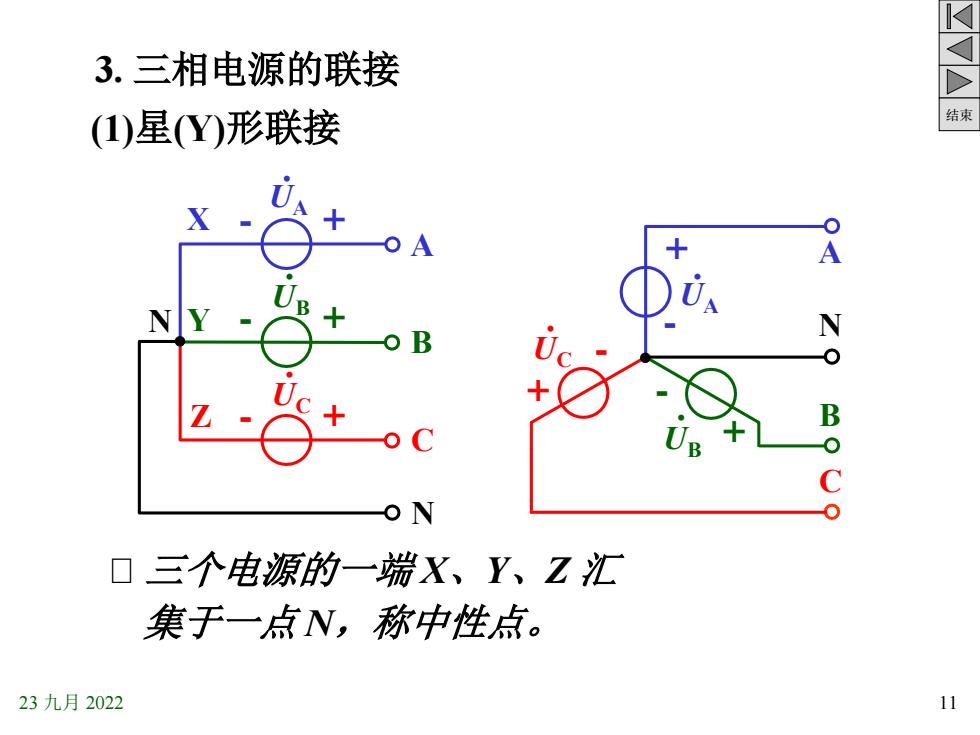

结束 23 九月 2022 11 3. 三相电源的联接 (1)星(Y)形联接 三个电源的一端 X、Y、Z 汇 集于一点 N，称中性点。 N A B C + - . UA + - . UB + - . UC - + - + . UB - + . UC . UA B A C N X Y Z N
(2)三角形(△)联接结束OAOA7.UWAXoBuOB+B+十UBUBoCoC再从端口三相电源依次联接成一个回路，子A(Z)、B(X)、C(Y) 引出端线。注意：^形联接没有中性点，，不能引出中线1223九月2022

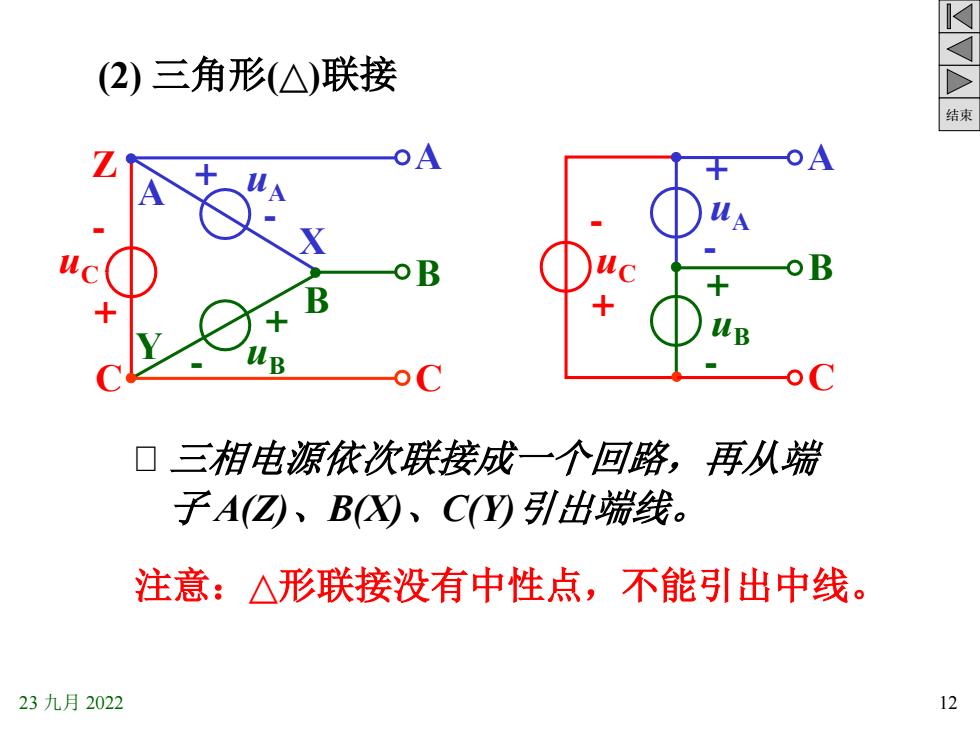

结束 23 九月 2022 12 (2) 三角形(△)联接 三相电源依次联接成一个回路，再从端 子 A(Z)、B(X)、C(Y)引出端线。 注意：△形联接没有中性点，不能引出中线。 + - uC - + uA - + uB B A C + - uA + - uB + - uC A B C X Y Z A B C
K4.三相负载及其联接D结束口三相电路的负载由三部分组成，其中每一部分称为一相负载，三相负载也有二种联接方式(1)星(Y)形联接ZAA'oAOZAZBB'oN'oZBZcC'oZC'oN'oB'o当Z= Zp= Zc时，称三相对称负载。23九月202213
结束 23 九月 2022 13 4. 三相负载及其联接 三相电路的负载由三部分组成，其中每一部分 称为一相负载，三相负载也有二种联接方式。 ZA ZB ZC A' N' C' B' A' B' C' N' ZA ZB ZC 当ZA=ZB =ZC时，称三相对称负载。 (1)星(Y)形联接
(2)三角形(△)联接结束A'oA'oZABZABB'o1B'oZBCZBCC'oC'o当ZAB= ZBc = ZcA时，称三相对称负载。23九月202214

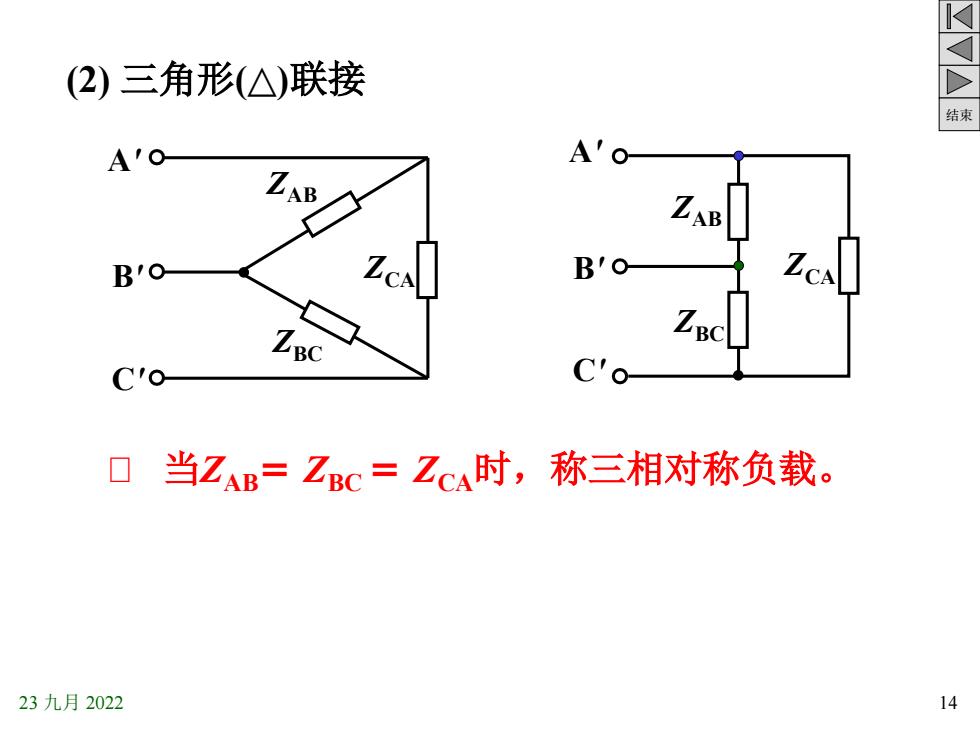

结束 23 九月 2022 14 (2) 三角形(△)联接 ZAB ZBC ZCA A' C' B' A' C' B' ZAB ZBC ZCA 当ZAB=ZBC =ZCA时，称三相对称负载
5. 三相电路结束口三相电路就是由对称三相电源和三相负载联接起来所组成的系统。工程上根据实际需要可以组成：Y接负载Y接电源D接负载Y接负载D接电源D接负载注意当电源和负载都对称时，称为对称三相电路1523九月2022

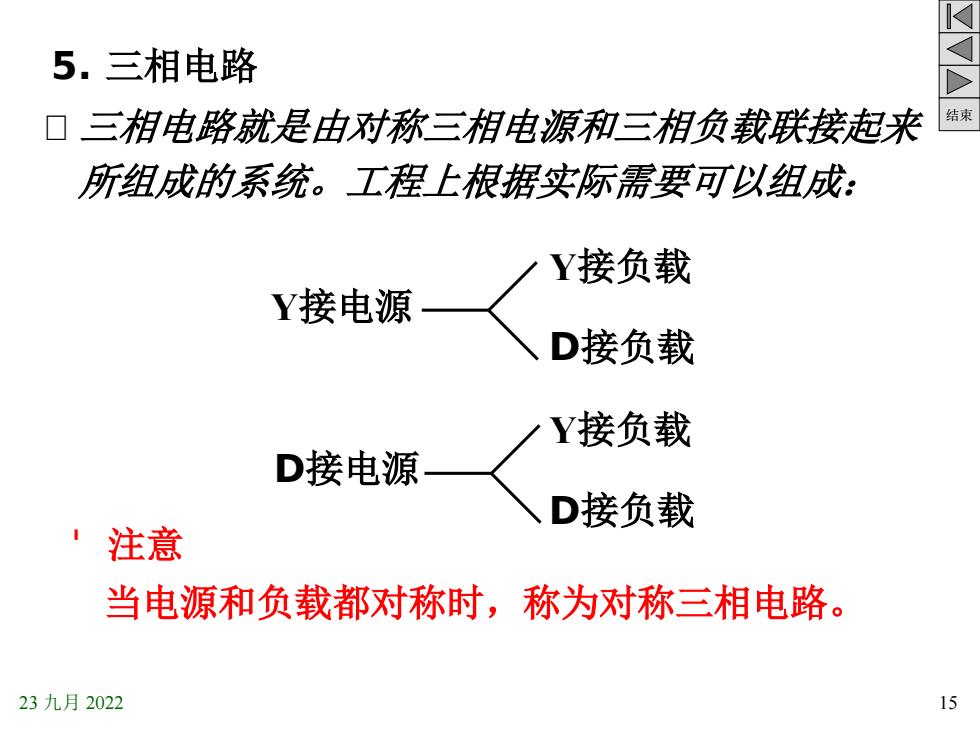

结束 23 九月 2022 15 5.三相电路 三相电路就是由对称三相电源和三相负载联接起来 所组成的系统。工程上根据实际需要可以组成： Y接电源 Y接负载 D接负载 D接电源 Y接负载 D接负载 ' 注意 当电源和负载都对称时，称为对称三相电路
