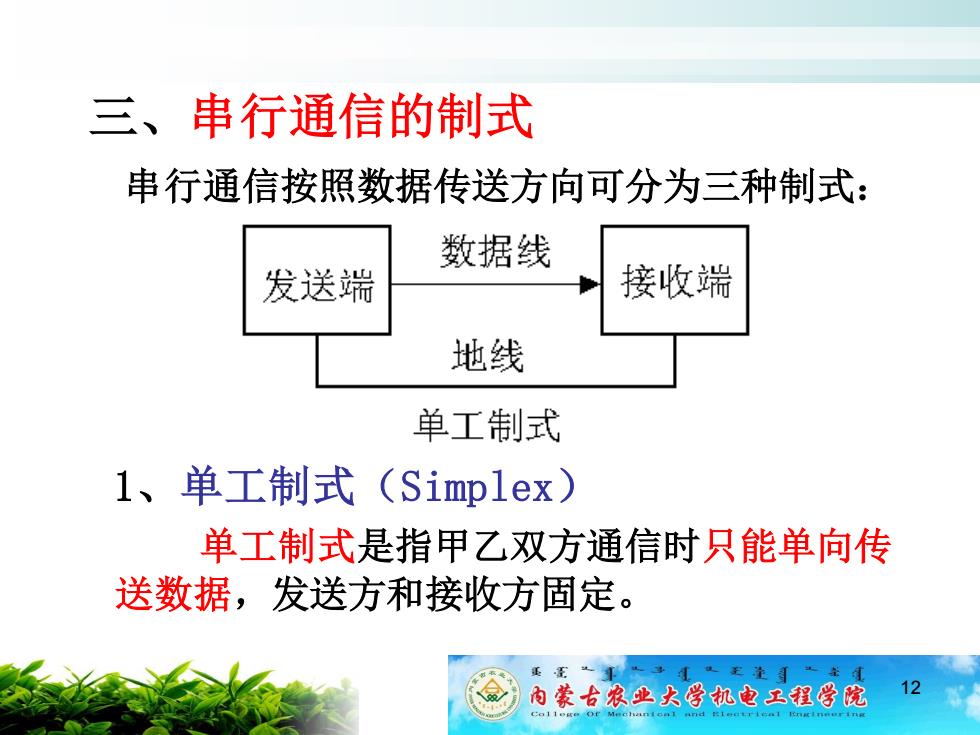

三、串行通信的制式 串行通信按照数据传送方向可分为三种制式： 数据线 发送端 接收端 地线 单工制式 1、单工制式(Simplex) 单工制式是指甲乙双方通信时只能单向传 送数据，发送方和接收方固定。 内蒙古农业大学机电工程学院 12
三、串行通信的制式 串行通信按照数据传送方向可分为三种制式： 单工制式是指甲乙双方通信时只能单向传 送数据，发送方和接收方固定。 1、单工制式（Simplex） 12
2、半双工制式(Half Duplex) 发送/ 数据线 接收/ 接收端 发送端 地线 半双工制式 半双工制式是指通信双方都具有发送器和接 收器，既可发送也可接收，但不能同时接收和发 送，发送时不能接收，接收时不能发送。 内蒙古农业大学机电工程学院 13
半双工制式是指通信双方都具有发送器和接 收器，既可发送也可接收，但不能同时接收和发 送，发送时不能接收，接收时不能发送。 2、半双工制式（Half Duplex） 13
3、全双工制式(Ful1 Duplex) 数据线 发送/ 接收/ 接收端 发送端 地线 全双工制式 全双工制式是指通信双方均设有发送器和接 收器，并且信道划分为发送信道和接收信道，因 此全双工制式可实现甲乙双方同时发送和接收数 据，发送时能接收，接收时也能发送。 内蒙古农业大学机电工程学院 14
全双工制式是指通信双方均设有发送器和接 收器，并且信道划分为发送信道和接收信道，因 此全双工制式可实现甲乙双方同时发送和接收数 据，发送时能接收，接收时也能发送。 3、全双工制式（Full Duplex） 14
串行通信数据传送方式 ·单工方式 R ·半双工方式 ·全双工方式 R 内蒙古农业大学机电工程学院 15
串行通信数据传送方式 • 单工方式 T R • 半双工方式 T R R T • 全双工方式 T R T R 15
四、信号调制解调 原因：如果数字信号直接在公用电话网的传输线上传 送，高次谐波的衰减会很厉害，从而使信号到了接收 端后将发生严重畸变和失真。 解决：发送方使用调制器(Modulator),把要传送 的数字信号调制转换为适合在线路上传输的音频模拟 信号；接收方则使用解调器(Demodulator)从线路 上测出这个模拟信号，并还原成数字信号。 控制 专设线或交换线 控制 (电话线) M 计算机 串行接 发 ODE 串行接 计算机 E M M ) 音频模拟信号 内蒙古农业大学机电工程学院 16
四、信号调制解调 原因：如果数字信号直接在公用电话网的传输线上传 送，高次谐波的衰减会很厉害，从而使信号到了接收 端后将发生严重畸变和失真。 解决：发送方使用调制器（Modulator），把要传送 的数字信号调制转换为适合在线路上传输的音频模拟 信号；接收方则使用解调器（Demodulator）从线路 上测出这个模拟信号，并还原成数字信号。 16
