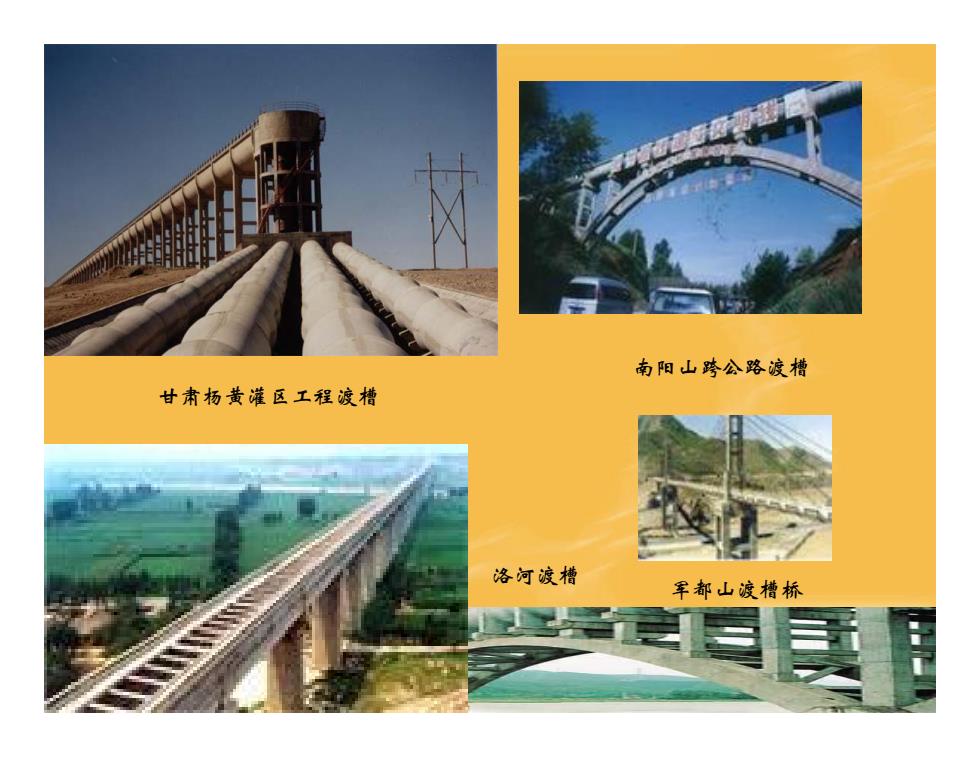

南阳山跨公路渡槽 甘肃杨黄灌区工程渡槽 洛河渡槽 军都山渡槽桥
甘肃杨黄灌区工程渡槽 洛河渡槽 南阳山跨公路渡槽 军都山渡槽桥
四、 诚槽的水力设计 渡槽水力计算任务：是合理确定槽底 纵坡、槽身断面尺寸、计算水头损失，根据 水面衔接计算确定渡槽进出口高程，并验算 水头损失是否满足渠系规划的要求。 土耳其的引水渡槽
四、渡槽的水力设计 渡槽水力计算任务：是合理确定槽底 纵坡、槽身断面尺寸、计算水头损失，根据 水面衔接计算确定渡槽进出口高程，并验算 水头损失是否满足渠系规划的要求。 土耳其的引水渡槽
渡槽的水力设计步豫 1、槽底纵坡 通过水力设计确定槽底纵坡、槽身过水断面 形状及尺寸、进出口高程，并验算水头损失是否 满足渠系规划的要求。 初拟时，一般取=/500~/1500或槽内流速 v=1.5~2m/5(最大4m/5);对于长渡槽，可按 渠系规划允许水头损失[△Z]减去0.2后，再除以 槽身总长，做为的初拟值；对于有通航要求的渡 槽，V≤1.5m5,i≤1/2000

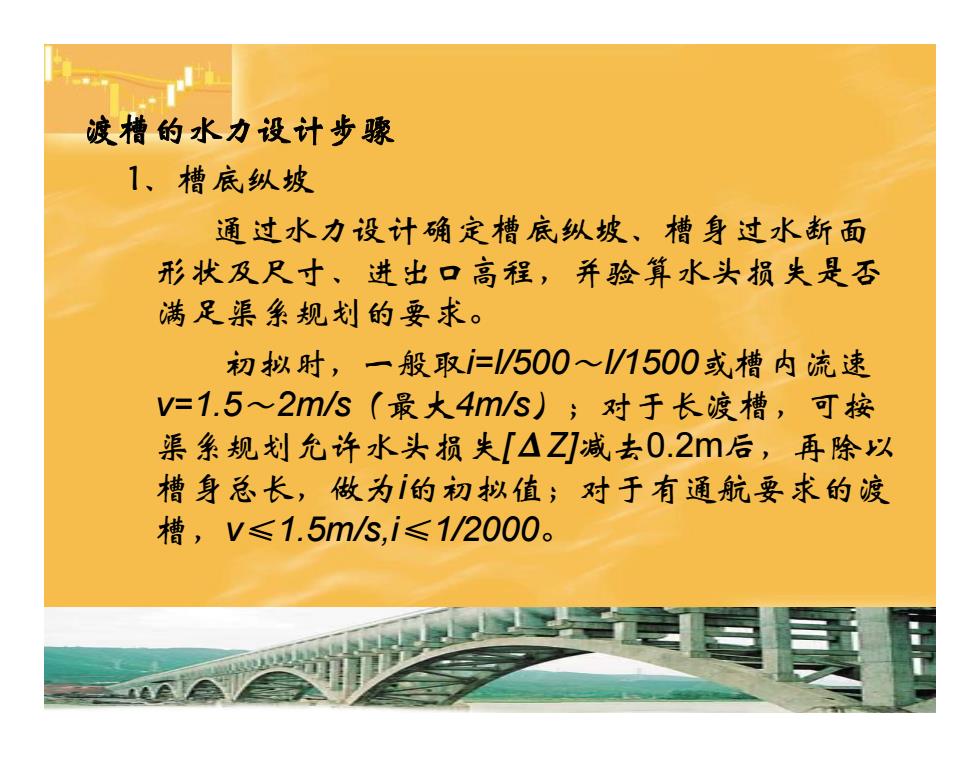

渡槽的水力设计步骤 1、槽底纵坡 通过水力设计确定槽底纵坡、槽身过水断面 形状及尺寸、进出口高程，并验算水头损失是否 满足渠系规划的要求。 初拟时，一般取i=l/500～l/1500或槽内流速 v=1.5～2m/s（最大4m/s）；对于长渡槽，可按 渠系规划允许水头损失[ΔZ]减去0.2m后，再除以 槽身总长，做为i的初拟值；对于有通航要求的渡 槽，v≤1.5m/s,i≤1/2000
2、槽身过水断面形状及尺寸的确定 一般按渠道最大流量来拟定净宽b和净深h, 按通过设计流量计算水流通过渡槽的总水头损 失值△Z,若△Z≤[△Z],则可确定i、b和h 值，进而确定相关高程。 当槽身长度L≥(15~20)h(h为槽内设计 水深)时，按明渠均匀流公式计算； 当L<(15~20)h时，按淹没宽顶堰公式 计算

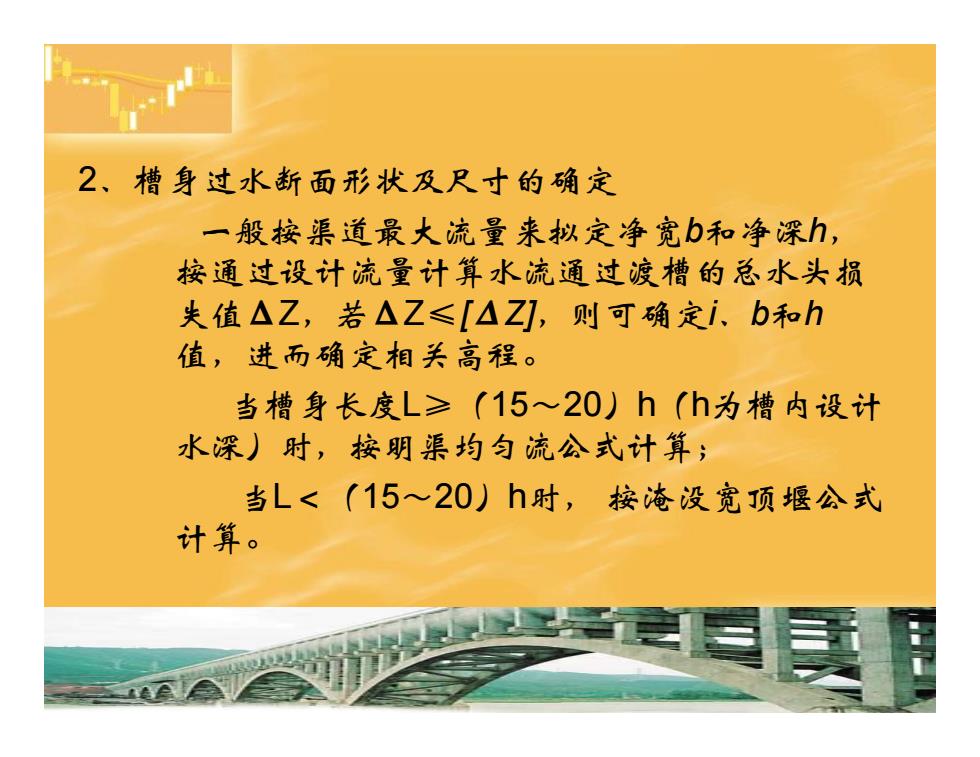

2、槽身过水断面形状及尺寸的确定 一般按渠道最大流量来拟定净宽b和净深h， 按通过设计流量计算水流通过渡槽的总水头损 失值ΔZ，若ΔZ≤[ΔZ]，则可确定i、b和h 值，进而确定相关高程。 当槽身长度L≥（15～20）h（h为槽内设计 水深）时，按明渠均匀流公式计算； 当L＜（15～20）h时， 按淹没宽顶堰公式 计算
初拟b、h时，一般按hb比 值来拟定， 梁式渡槽的矩形槽身： hb=0.6≈0.8， U形糟身：hb=0.7~0.9; 拱式渡槽：按水力最优要求 确定hb

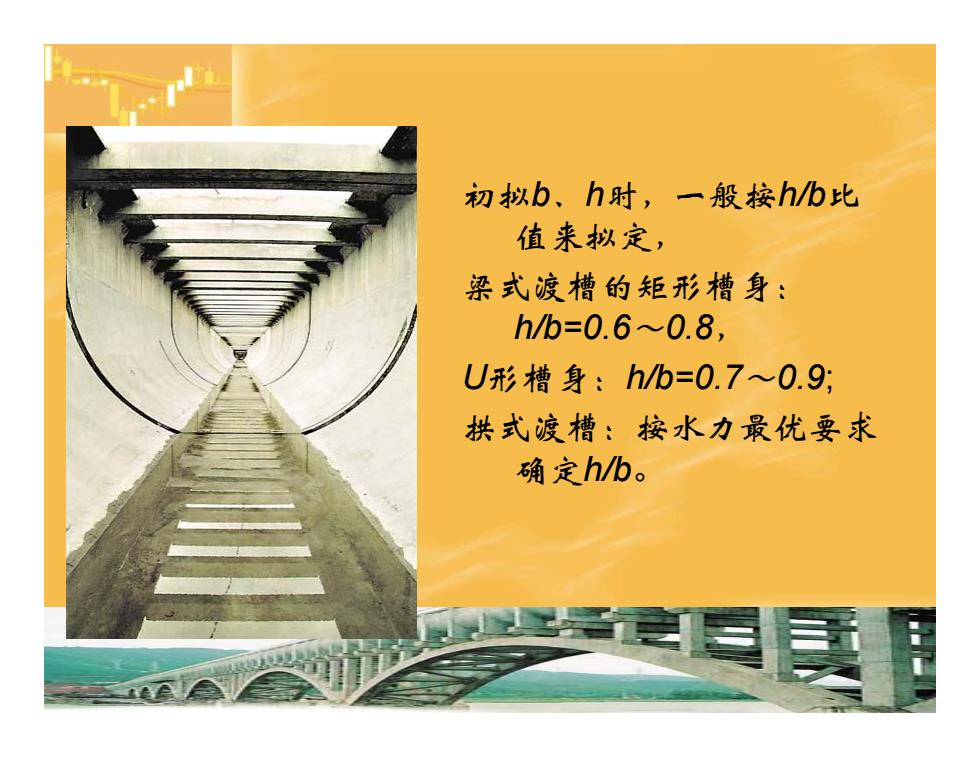

初拟b、h时，一般按h/b比 值来拟定， 梁式渡槽的矩形槽身： h/b=0.6～0.8， U形槽身：h/b=0.7～0.9; 拱式渡槽：按水力最优要求 确定h/b
