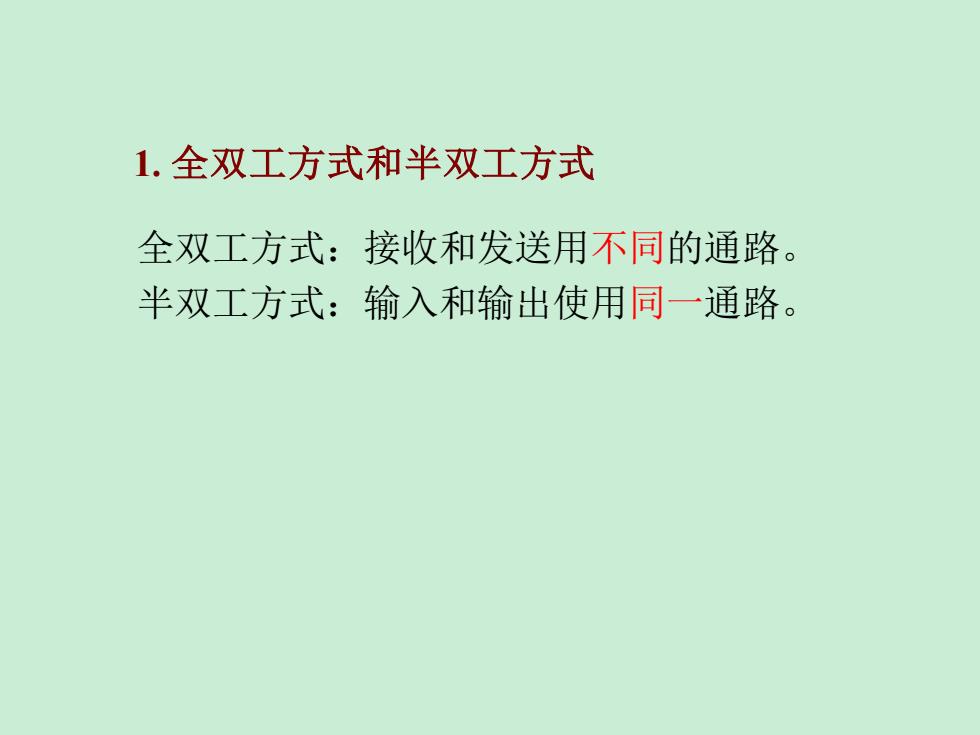

1.全双工方式和半双工方式 全双工方式：接收和发送用不同的通路。 半双工方式：输入和输出使用同一通路
1. 全双工方式和半双工方式 全双工方式：接收和发送用不同的通路。 半双工方式：输入和输出使用同一通路
回送的字符被显示 字符发送 终端 接口 计算机 回送 (a) 终端 接口 计算机 键入的字符立即显示 发送和接收之间 靠切换电路转换 (b) 全双工方式和半双工方式 (a)全双工方式 (b)半双工方式
全双工方式和半双工方式 （a） 全双工方式 （b） 半双工方式

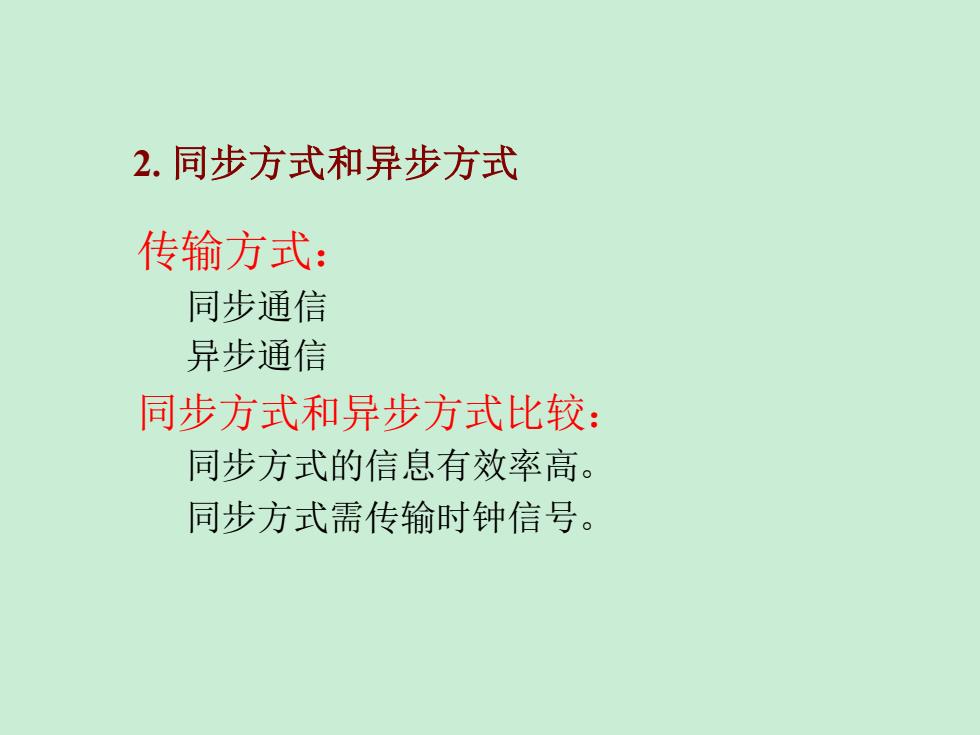

2.同步方式和异步方式 传输方式： 同步通信 异步通信 同步方式和异步方式比较： 同步方式的信息有效率高。 同步方式需传输时钟信号
2. 同步方式和异步方式 传输方式： 同步通信 异步通信 同步方式和异步方式比较： 同步方式的信息有效率高。 同步方式需传输时钟信号
1到0的跳变作为新字符的开始- 最低位 最高位 L- 起始位5到8个字符位 字符之间的间隔 可选的奇偶校验位 1、15或2个停止位 标准的异步通信数据格式
标准的异步通信数据格式

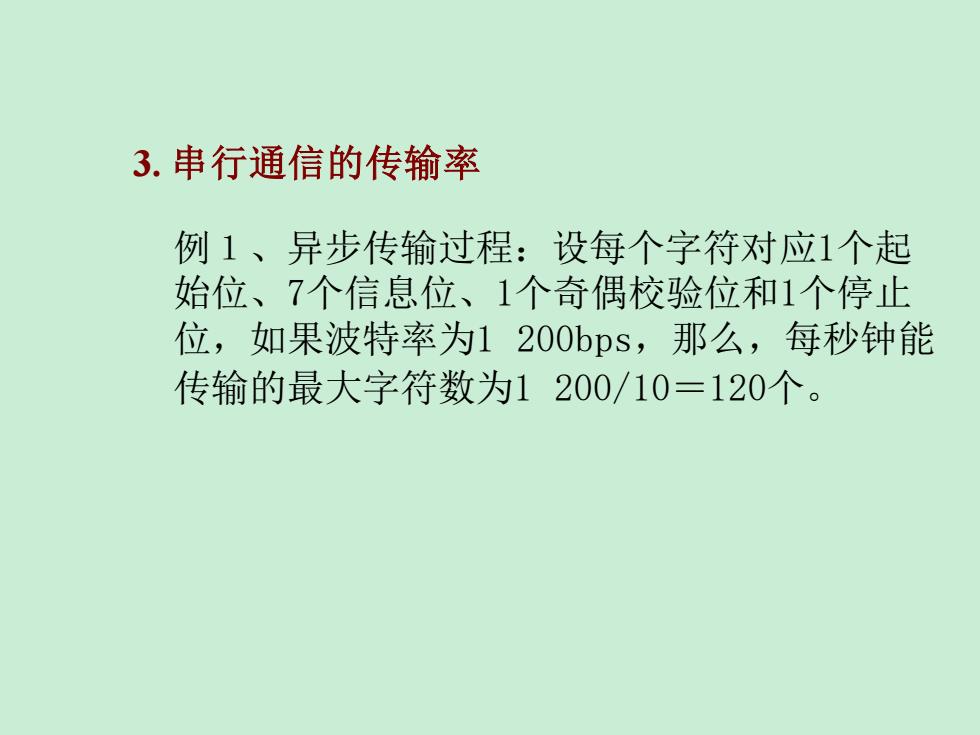

3.串行通信的传输率 例1、异步传输过程：设每个字符对应1个起 始位、7个信息位、1个奇偶校验位和1个停止 位，如果波特率为1200bps,那么，每秒钟能 传输的最大字符数为1200/10=120个
3. 串行通信的传输率 例１、异步传输过程：设每个字符对应1个起 始位、7个信息位、1个奇偶校验位和1个停止 位，如果波特率为1 200bps，那么，每秒钟能 传输的最大字符数为1 200/10＝120个
