长沙理工大学能动学院 再热蒸汽系统 去减机中匠缸 ◆再热器为二级，即低温再 热器（一级)+末级再热器 （二级)。 ◆低温再热器布置于尾部烟道 的前竖井中，为逆流布置。 ◆在上水平烟道内分别布置了 末级再热器，由于烟温较高均 采用顺流布置。 再热器布置图 Page 11 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 11 Principles of Boiler 2023/9/23 再热器布置图 ◆再热器为二级 ，即低温再 热器（一级）→末级再热器 （二级）。 ◆低温再热器布置于尾部烟道 的前竖井中，为逆流布置。 ◆在上水平烟道内分别布置了 末级再热器，由于烟温较高均 采用顺流布置。 再热蒸汽系统
长沙瘦工大学能动学晚 调温方式 ()过热器采用煤水比、三级减温水、燃烧器倾角 给水省煤器→水冷壁低温过热器（一级）一→分隔屏过热器（二级） (一级喷水) →屏式过热器（三级)→末级过热器（四级）→汽机 (二级喷水) (三级喷水) (b)再热器采用尾部调温挡板、燃烧器倾角、事故喷水 汽机高压缸排汽 低温再热器→末级再热器→中压缸 (事故喷水) Page12 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 12 Principles of Boiler 2023/9/23 （a）过热器采用煤水比、三级减温水、燃烧器倾角 给水→省煤器→水冷壁→低温过热器（一级）→分隔屏过热器（二级） （一级喷水） →屏式过热器（三级）→末级过热器（四级）→汽机 （二级喷水） （三级喷水） （b）再热器采用尾部调温挡板、燃烧器倾角、事故喷水 汽机高压缸排汽—→低温再热器→末级再热器→中压缸 (事故喷水) 调温方式

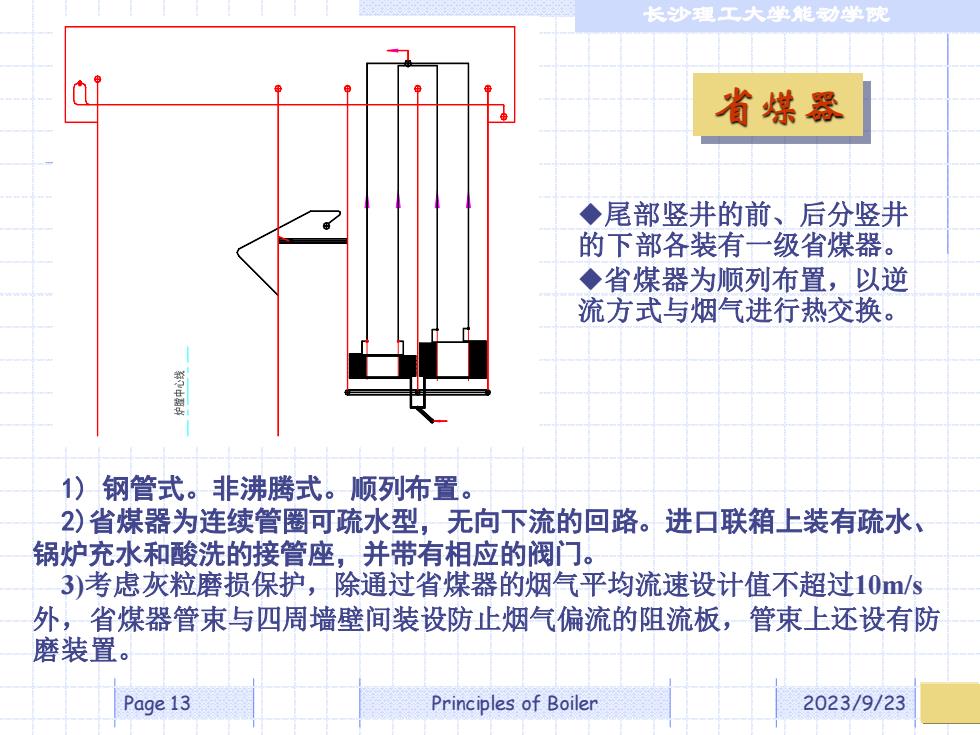

长沙厘工大单能功单兜 省蝶暴 ◆尾部竖井的前、后分竖井 的下部各装有一级省煤器。 ◆省煤器为顺列布置，以逆 流方式与烟气进行热交换。 )钢管式。非沸腾式。顺列布置。 2)省煤器为连续管圈可疏水型，无向下流的回路。进口联箱上装有疏水、 锅炉充水和酸洗的接管座，并带有相应的阀门。 3)考虑灰粒磨损保护，除通过省煤器的烟气平均流速设计值不超过10m/s 外，省煤器管束与四周墙壁间装设防止烟气偏流的阻流板，管束上还设有防 磨装置。 Page13 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 13 Principles of Boiler 2023/9/23 ◆尾部竖井的前、后分竖井 的下部各装有一级省煤器。 ◆省煤器为顺列布置，以逆 流方式与烟气进行热交换。 省煤器 1) 钢管式。非沸腾式。顺列布置。 2)省煤器为连续管圈可疏水型，无向下流的回路。进口联箱上装有疏水、 锅炉充水和酸洗的接管座，并带有相应的阀门。 3)考虑灰粒磨损保护，除通过省煤器的烟气平均流速设计值不超过10m/s 外，省煤器管束与四周墙壁间装设防止烟气偏流的阻流板，管束上还设有防 磨装置
长沙瘦工大学能动学腕 烟气流程 炉膛→分隔屏过热器（二级）→屏式过热器（三级） →末级过热器→末级再热器 →低温再热器→前级省煤器（前分竖井)空气 预热器→电除尘器 →低温过热器→后级省煤器（后分竖井) →引风机→烟囱 Page 14 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 14 Principles of Boiler 2023/9/23 烟气流程 炉膛→分隔屏过热器(二级)→屏式过热器(三级) →末级过热器→末级再热器 →低温再热器→前级省煤器（前分竖井）→空气 预热器→电除尘器 →低温过热器→后级省煤器（后分竖井） →引风机→烟囱
长沙厘工大单能功单兜 直流锅炉的结构特点 无汽包 与自然循 环炉相比 ● 蒸发受热面与过热器间无固定界限； 受热面结构特点 启动（低负荷）汽水分离器（系统）》 与自然循 燃烧设备与系统基本相同； 环炉相比 ● 省煤器、过热器、再热器、空气预 热器、风烟系统基本相同。 Page 15 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 15 Principles of Boiler 2023/9/23 直流锅炉的结构特点 受 热 面 结 构 特 点 •无汽包； •蒸发受热面与过热器间无固定界限； •启动（低负荷）汽水分离器（系统） •燃烧设备与系统基本相同； •省煤器、过热器、再热器、空气预 热器、风烟系统基本相同。 与自然循 环炉相比 与自然循 环炉相比
