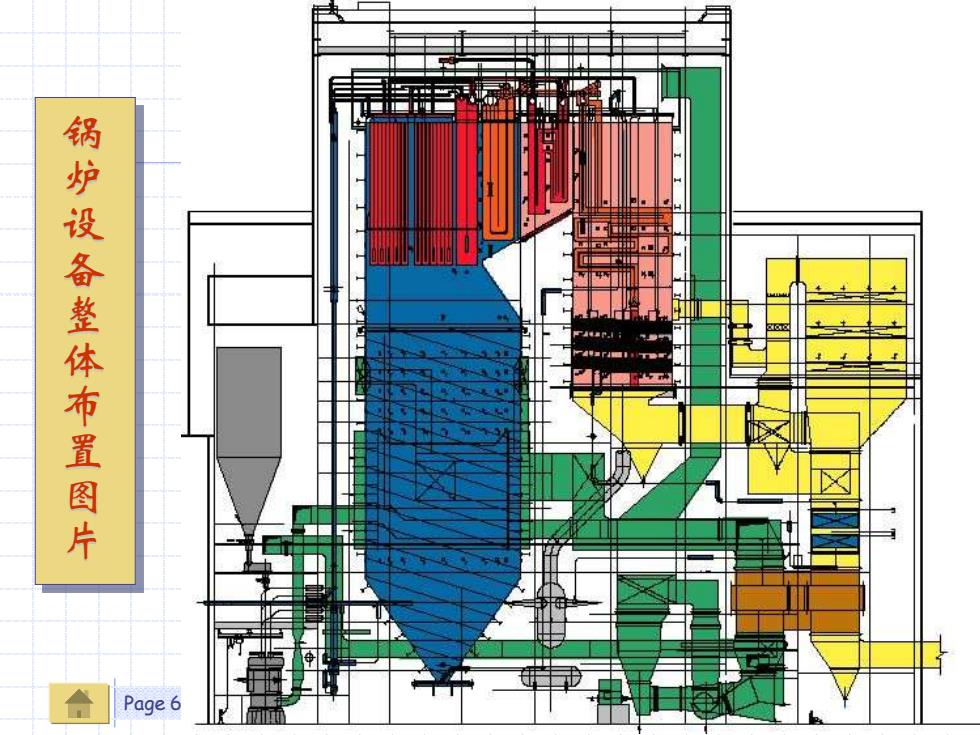

锅炉设备整体布置图片 Page 6
长沙理工大学能动学院 Page 6 Principles of Boiler 2023/9/23 锅 炉 设 备 整 体 布 置 图 片
长沙厘工大单能功单兜 §1超临界压力锅炉介绍 ·1、超临界压力锅炉布置 。2 600MW直流锅炉布置 3、过热蒸汽系统 ·4、再热蒸汽系统 ·5、调温方式 6、省媒器 ·7、烟气流程 8、直流锅炉的结构特点
长沙理工大学能动学院 §1 超临界压力锅炉介绍 • 1、超临界压力锅炉布置 • 2、 600MW直流锅炉布置 • 3、过热蒸汽系统 • 4、再热蒸汽系统 • 5、调温方式 • 6、省煤器 • 7、烟气流程 • 8、直流锅炉的结构特点
功学院 超临界压力锅炉布置 之20w COAL COAL RNE 2447 COAL BURNER 7137 3000 Page 8 )23/9/23
长沙理工大学能动学院 Page 8 Principles of Boiler 2023/9/23 超 临 界 压 力 锅 炉 布 置
去中压缸 去高压缸 ⑧ ④ ⑤ ⑦ 上部垂直 上升管屏 ③ ⑧ 来自高压加热器 @ 来自高压缸 下部螺旋围 绕上升管屏 ①省煤器 ②炉膛 ③低温过热器④屏式过热器 ⑤木级过热器 ⑥低温再热器 ⑦高温再热器⑧汽水分离器 ⑨储水罐 600小W直流锅炉布置
长沙理工大学能动学院 Page 9 Principles of Boiler 2023/9/23 上部垂直 上升管屏 下部螺旋围 绕上升管屏 600MW直流锅炉布置
长沙瘦工大学能动学晚 过热蒸汽象统 去汽机高压缸 二段减品 三减 ◆过热器系统采用四级布置，以降 低每级过热器的焓增。 ◆蒸汽流程：水平与立式低温过热 器（一级）→分隔屏过热器（二级） →屏式过热器（三级）→末级过热 器（四级）。 ◆低温再热器和低温过热器分别布 置于尾部烟道的前、后竖井中，均 为逆流布置。 ◆在上炉膛、折焰角和水平烟道内 分别布置了分隔屏过热器、屏式过 热器、末级过热器和末级再热器， 由于烟温较高均采用顺流布置。 过热器布置总图 Page 10 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 10 Principles of Boiler 2023/9/23 过热器布置总图 ◆过热器系统采用四级布置，以降 低每级过热器的焓增。 ◆蒸汽流程：水平与立式低温过热 器（一级）→分隔屏过热器（二级） →屏式过热器（三级）→末级过热 器（四级）。 ◆低温再热器和低温过热器分别布 置于尾部烟道的前、后竖井中，均 为逆流布置。 ◆在上炉膛、折焰角和水平烟道内 分别布置了分隔屏过热器、屏式过 热器、末级过热器和末级再热器， 由于烟温较高均采用顺流布置。 过热蒸汽系统
